中望3D是一款功能非常強大的CAD/CAM軟件。其專業的模具設計功能可以快速、便捷地幫助用戶提高工作效率、減輕勞動強度。其功能包括易用的自動創建分型線和分型面工具，快速建立電極、滑塊、冷卻管道、連接器和頂桿等工具；下文我們就對于中望3D CAD軟件的自動快速創建分型面從而自動建立型芯和型腔的分模功能作一下介紹：

首先，使用菜單命令 “文件-新建”選擇“零件/裝配”，名稱框輸入：模具分模。（見圖一）

接下來，在視圖窗口中單擊鼠標右鍵：“插入組件”，選擇已建好的實體模型“電話機上蓋.Z3”且固定組件。然后在組件上單擊右鍵選擇“合并”，且將組件移動至坐標0，0，0點上。如圖二所示：





由于是塑膠模具，建議將模具放大0.6%，在“工具”欄里選擇“實體縮放”，選擇實體，方法為統一，統一的比例值為：1.006。

選擇“模具設計”中的“根據輪廓?jiǎng)?chuàng)建分型線”，方向選擇Z軸（0，0，1），雙擊鼠標中鍵，快速創建好所有面的分型線。

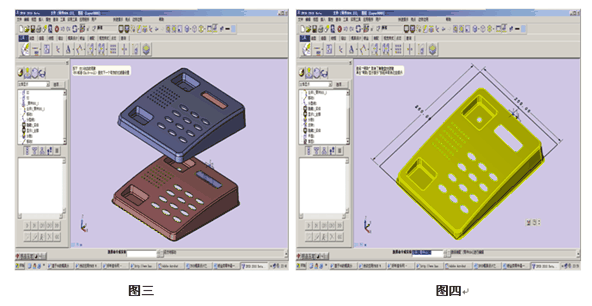

接下來選擇“模具設計”中的“根據分型線分離面”曲線選擇所有分型線--點擊鼠標中鍵確定，產生了兩個分離的造型。如圖三所示：





選擇“曲面”欄中的“反轉曲面方向”，選擇實體TOP面，單擊鼠標中鍵確定。隱藏TOP面實體，插入草圖，基準面為實體的TOP面，繪制草圖，結果如圖四所示。

再選擇“模具設計”中的“分型面”命令。在中望3D中將會自動創建分型面，首先選擇創建的矩形草圖，然后在外部輸入框提示下鏈選（保持按住SHIFT鍵）模型外部分型線，最后全選內部分型線，單擊中鍵確定，最終如圖五所示：

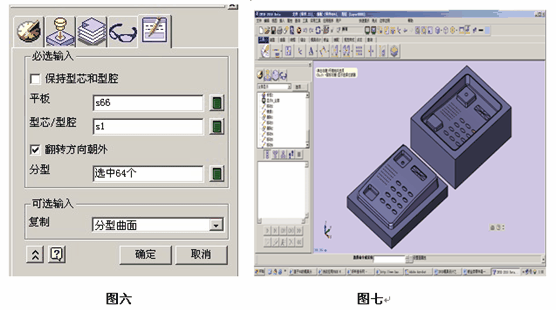

選擇“造型”欄中的“拉伸命令”，創造基體，選擇草圖，起如點為：50，結束點為：-50，點擊鼠標中鍵確定。然后選擇“模具設計”中的“修剪平面成型芯/型腔區域”命令，設置參數如圖六所示。同樣的方法，通過分模功能的應用凸凹模即可完整實現，完成實現的效果見圖七。





以上就是中望3D CAD模具設計之分模功能的應用。相信你已經可以從中感受到中望3D CAD模具設計功能的強大與高效，以后有機會再陸續為大家介紹中望3D CAD模具設計的其他功能。
