在使用中望CAD2009的過程中，不少設計師應該都會逐漸發現有個鳥瞰視圖的功能很好用。利用好鳥瞰視圖，能有效提高繪圖效率。

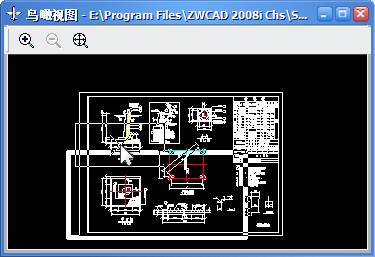

    鳥瞰視圖是一種可視化平移和縮放當前視圖的方法，是一個與繪圖窗口相對獨立的窗口，但彼此的操作結果都將在兩個窗口中同時顯示。鳥瞰視圖命令是dsviewer，可以通過以下方法激活該命令：1、菜單欄【視圖】——“鳥瞰視圖”。2、在命令行中輸入dsviewer并回車。鳥瞰視圖窗口如下圖所示，顯示整個圖形，并用一個粗線矩形標記當前視圖，該粗線矩形即為視圖框，可以移動視圖的位置或者改變視圖框的大小來動態更改圖形中的視圖。界面如下圖所示：

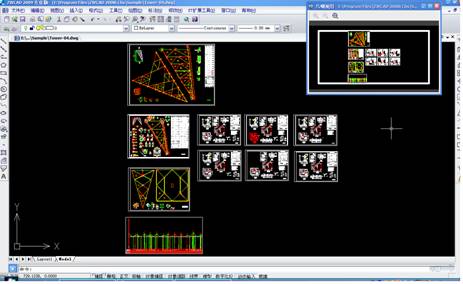

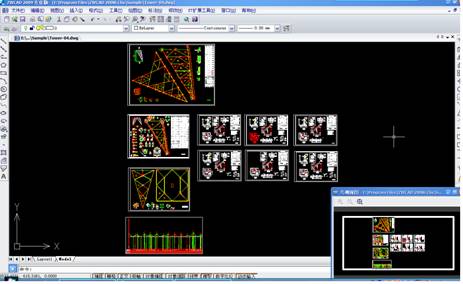

    鳥瞰視圖的小窗口可以任意移動到大窗口的任意位置，也能夠調整小窗口的大小，但是太大的話會影響繪圖視野，就使用默認的大小就行了。個人喜歡把它放到屏幕的右下角（上圖）或者右上角（下圖），那樣不會影響到其他的繪圖應用。

    介紹一下上面三個放大鏡按鈕的作用：
    放大：以當前視圖框?yàn)橹行姆糯髢杀秮?lái)增大“鳥瞰視圖”窗口中的圖形顯示比例。
    縮?。阂援?dāng)前視圖框?yàn)橹行目s小兩倍來減小“鳥瞰視圖”窗口中的圖形顯示比例。
    全局：在“鳥瞰視圖”窗口中顯示整個圖形和當前視圖。在“鳥瞰視圖”窗口中顯示整幅圖形時，“放大”和“縮小”選項和相應的工具按鈕將不可用。
    那么，怎么提高繪圖效率呢？
    在要進行縮放的時候，可以使用鳥瞰視圖來完成，例如，要找一些數據，不用鳥瞰視圖的話，操作一般是：zoom/all，然后再對某地方進行一步步縮小，一般熟悉圖紙就能一下子找到了，但是如果對圖紙不熟悉，就再重復這個步驟，實在是沒有效率。那么，使用鳥瞰視圖的操作又是怎樣？步驟是：直接點鳥瞰視圖上面的按鈕，這步就相當于zoom/all了，然后在鳥瞰視圖上面點鼠標左鍵，出來一個矩形，里面有個X，這個時候，一定鼠標這個矩形就跟著移動，外面的屏幕也跟著移動。見下圖

    移動要查看的位置，點鼠標左鍵，矩形里面的X就沒有了，變成一個箭頭，見下圖，矩形的左邊就固定在該豎直的位置上了，鼠標上下移動能把矩形往下面移動，鼠標左右移動就是分別是縮小和放大矩形。

    這樣，使用鳥瞰視圖比起一般的操作要快捷得多，哪怕你的鼠標是3d/4d鼠標，但是怎么滾動滾輪也比不上使用鳥瞰視圖直觀和快捷。不光是查找數據，鳥瞰視圖在移動復制、審圖復核中也能用到，這樣就能大大提高工作效率。
    這些年來，作為一名一線設計人員，本人先后使用過國外CAD軟件和不少?lài)?guó)產CAD軟件，中望CAD給我的感覺是，它越來越注重國內使用者的感受，在很多功能開發上越來越“本土化”，這對于我們?cè)O(shè)計人員提供繪圖效率，保證設計工作質量，無疑都是有著很大的幫助的。衷心祝愿中望CAD等國產軟件發展得越來越好，開發完善更多符合中國設計師應用的“本土化”功能，為民族軟件爭光。
