中望CAD機械版在定制功能方面十分強大，下面就談一下明細表的定制。

　　中望CAD機械版是基于中望CAD+平臺開發的一款面向機械設計領域的專業繪圖軟件，不僅兼容主流的機械CAD設計軟件，方便用戶進行CAD圖紙交流，而且中望CAD機械版在定制功能方面也十分強大，下面就談一下明細表的定制。

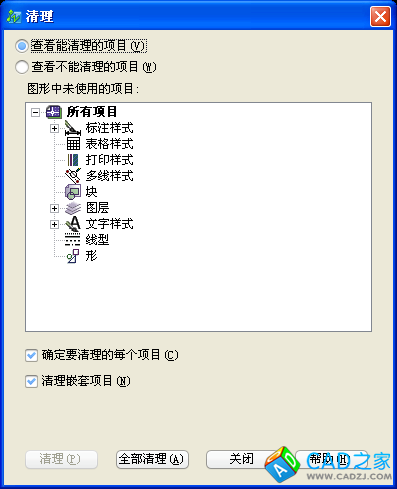

　　明細表定制分為表頭和表體。表頭：因?yàn)楸眍^里的內容都是固定不變的內容，所以這些都使用單行文字或多行文字即可。制作好之后先使用清理功能清理多余的圖層，文字樣式等。

　　清理完成之后再點擊“系統維護工具”里的“自定義明細表表頭”給出明細表表頭文件的名稱，例如“明細表頭”。點選右下點為插入點。

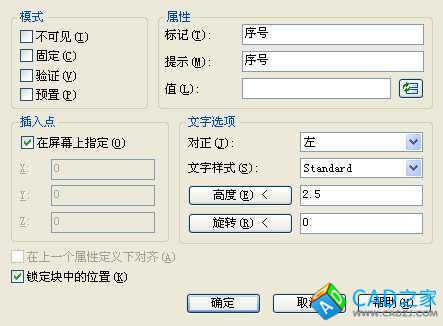

　　表體：表體中的內容都為填寫內容，所以全部都用屬性塊建立。在軟件中輸入“ATT”“回車”即可調出屬性塊編輯框，分別鍵入需要填寫的內容名稱，例如“序號”.

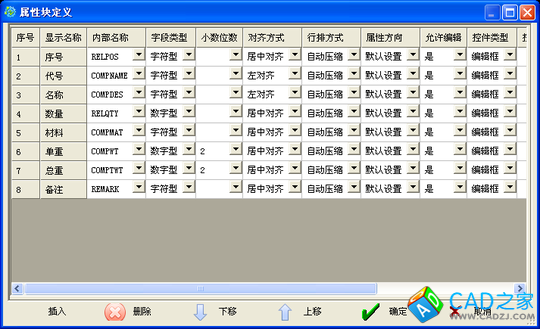

　　制作好之后點擊“系統維護工具”里的“自定義明細表表體”給出明細表表體文件的名稱，例如“明細表體”。點選右下點為插入點。框選全部明細表表體后出現如下對話框，將里邊的相應內容與內碼對應好之后點擊確定。

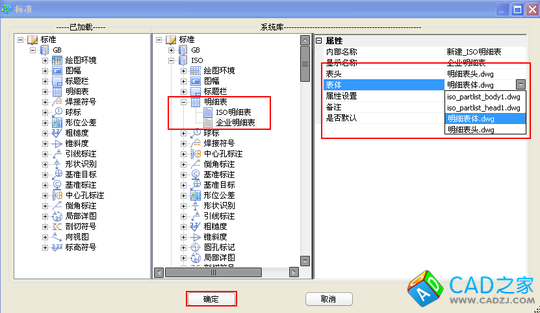

　　在“樣式配置”里找到明細表，然后右鍵添加，例如“企業明細表”。之后將對應的DWG文件與表頭，表體對應上。調整好之后在標準那里右鍵點擊“保存”再點擊“確定”即可。
