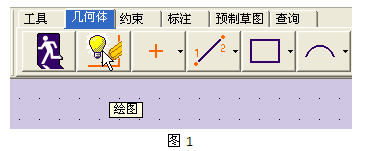

在我們使用CAD/CAM軟件中望3D來進行設計工作時，很多時候都需要借助CAD草圖來完成建模的工作。無疑草圖在建模過程中發揮著重要的作用，而快速繪制功能，更是高效繪制草圖的加速器。下面我們具體來了解一下中望3D CAD/CAM的草圖中的快速繪制功能。。 首先我們進入草圖模塊，找到快速繪制功能按鈕，在“幾何體”工具欄下面的“繪圖”，如圖1所示。


點擊“繪圖”按鈕，進入快速繪制功能，在狀態欄會出現“指定起始點.（獲得圓心.）”的提示。我們先說括號里的情況：按住Alt鍵，再單擊獲得圓心點，我們可以通過輸入半徑或是選擇圓邊界點來畫圓，并且可以連續地繪制同心圓。單擊中鍵，可以結束該命令的繪制。

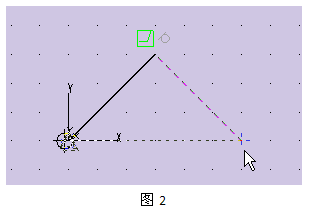

重新選擇快速繪制命令之后，單擊，我們可以連續地繪制直線，如下圖2所示。

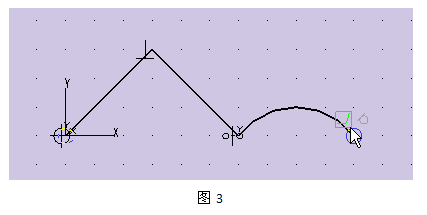

同時可以看到狀態欄中的提示“指定點（為弧形）或者選擇起點切換方式”，此時，我們按住Alt鍵，再移動鼠標可以看到，此時繪制的是圓弧，單擊確定圓弧端點之后，松開Alt鍵，可以通過單擊圓弧上的點，或是輸入一個半徑之后再確定圓弧位置。繪制如下圖3所示。

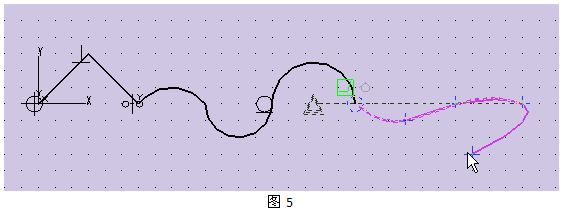

那狀態欄中的提示“選擇起點切換方式”又是什么意思呢？我們看上圖3，可以看到，在最后的一點，即新的起點上，有個綠色的小方塊，里面是連續的兩條短小直線，而且在這個綠色的小方塊的旁邊有一個灰色的相切的標志，我們單擊一下這個起點，可以看到相切的標志變成綠色的了，再單擊起點，可以看到，它會在連續和相切的標志之間相互切換。那這兩個標志之間的切換會對下面的曲線繪制有什么影響呢？我們可以看一下，先看默認的情況，在連續的狀態下，繪制第二段圓弧，然后我們再切換到相切的標志，繪制第三段圓弧，結果如下圖4所示。


我們可以看到繪制出來的第二段圓弧與第一段圓弧之間只是簡單的連續，而第三段圓弧與第二段圓弧之間是相切連續（草圖中該點處有一個相切的約束標志）。即這兩個標志表明了曲線的連續方式，第一個是簡單連續，即C0連續；第二個是相切連續，即C1連續。
接下來，我們再按住Alt鍵，并連續單擊兩次，即連續點兩個點，此時松開Alt鍵之后，就可以開始樣條曲線的繪制了。如下圖5所示。


樣條曲線繪制完畢后，我們可以單擊鼠標中鍵確定點的選擇完畢，再單擊中鍵確定快速繪制命令的結束。在用此命令繪制直線和圓弧時，直接單擊鼠標中鍵即可結束命令。
從以上的敘述中我們可以看到，快速繪制命令不僅可以快速地繪制直線、圓弧，還可以繪制圓和樣條曲線，并且可以設置曲線之間是簡單的連續還是相切連續。簡單的一個命令，多功能的繪制，中望3D草圖的快速繪制功能，為我們的設計工作帶來了高效率。
