文簡單介紹在中望AutoCAD里繪制自己單位的標題欄以及如何將設置好的標題與大家分享。

　　我們繪圖時經常會用到各式各樣的圖框，圖框的標題欄上往往有單位的名稱等信息。如果每次畫圖都要繪制或修改別人的圖框，這個過程既繁瑣又浪費時間，何不做個自己單位的標題欄呢?

　　首先要清楚這個標題欄的規格。長寬多少，適用于幾號圖紙，以及內容是什么?這些依不同情況而異。然后便可以用直線命令和文字命令繪制出基本的內容，這一部分比較簡單，不再敖述，如繪制圖1所示樣式及內容的標題欄：

　　圖1 繪制基本標題欄

　　下面定義屬性：在命令行輸入“ATT”，回車后彈出“定義屬性”對話框(見圖2)，比如要在圖1右上角框里放置“單位名稱”屬性，定義如圖2，屬性的插入坐標和文本高度可通過圖2中黑框按鈕直接到圖紙中拾取。

　　圖2 定義屬性對話框

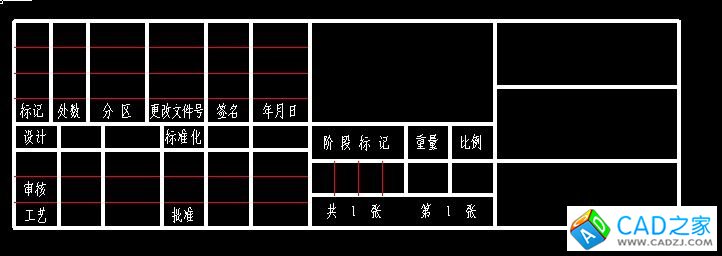

　　拾取完后點“定義并退出”，便在圖1右上角框處放置了一個屬性。同理，添加其它的屬性，完成后如圖3所示。

　　圖3 定義屬性后的圖框

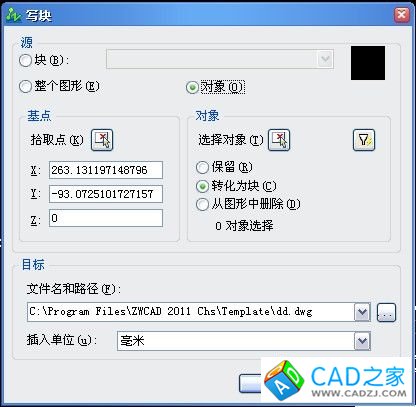

　　選中圖3所有對象，在命令輸入“W”后回車，彈出“寫塊”對話框(見圖4)，通過黑框處按鈕拾取基點為圖框的右下角點。在目標欄里指定塊存放的路徑及名稱。

　　圖4“寫塊”對話框

　　至此，帶屬性的標題欄就繪制完畢了，且保存為一個獨立的文件，可以把這個文件放到單位網絡上共享，其它的同事在用到時就可以方便地調用它。

　　繪制好圖框后，在命令行輸入“Insert”后回車，彈出“插入圖塊”對話框，選擇從“文件”插入并找到上面做好的標題欄文件，確定后就會發現插入基點就是我們定義的標題欄右下角點，拾取圖框的右下角點便可插入。這時命令行會挨個提示屬性名稱，比如“單位名稱：”，只需在命令行輸入自己單位的名稱即可，如“某某精密儀器廠”等，標題欄就會顯示用戶定義的屬性。

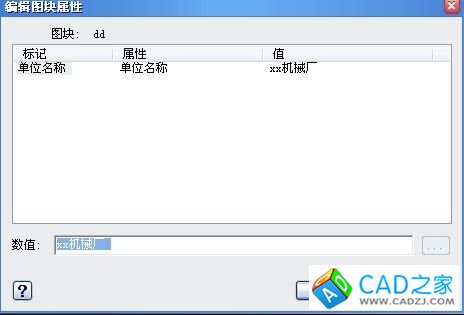

　　如果要對己插入的標題欄屬性進行修改，只要在命令行輸入“ATE”后回車，選擇欲改屬性的標題欄圖塊，彈出“編輯圖塊屬性”對話框(見圖5)。選中高亮顯示要修改的項后，在數值框內填入新的屬性即可。

　　圖5 編輯圖塊屬性對話框

　　上面就是自定義標題欄的繪制、共享，屬性的定義、修改的過程，值得注意的是，如果就是專為某一單位使用的標題欄，則在定義“單位名稱”屬性時可直接定義值為該單位的名稱，并設“屬性標志位”為固定(參見圖2)。這樣在插入標題欄就不會提示用戶在命令行輸入“單位名稱”的值了
