通常塊屬性中可能保存有許多重要的數據信息，中望CAD提供的屬性提取命令，可以使用戶能夠更好地利用這些信息，并能以指定格式來提取圖形中包含在屬性里的數據信息。

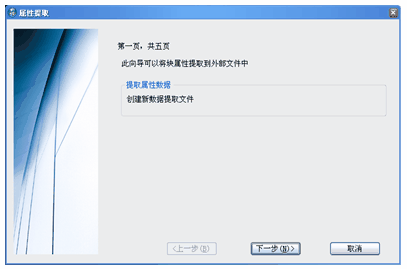

一、開始向導
在命令行輸入Eattext命令或者點擊工具欄選取“屬性提取”，將會出現屬性提取的對話框

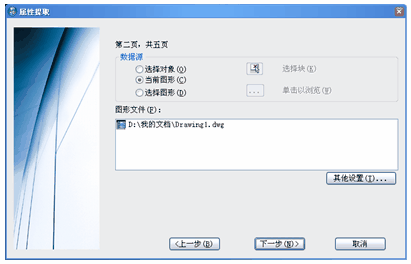

二、選擇數據源
接下來選擇數據源，可以選擇“當前圖形”來提取當前圖的所有屬性，也可以選擇“選擇對象”來指定某一部分圖塊進行提取，或者選擇“選擇圖形”打開一形文件提取其屬性信息。


1）“選擇對象”：點擊此按鈕，將臨時關閉“屬性提取”向導，在當前圖形中選擇一個或多個塊對象，選擇完成后按回車鍵切換回“屬性提取”向導。
2） “當前圖形”：選擇此項，將從當前圖形中所包含的所有塊中提取塊屬性信息。
3） “選擇圖形”：點擊此按鈕，開啟“打開文件”對話框，用戶可從中選取要提取塊屬性的單個或多個文件。

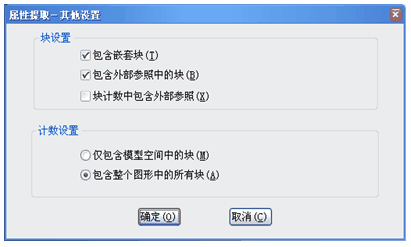

4） “其它設置”：點擊此按鈕，可以對塊以及塊的數目進行設置。

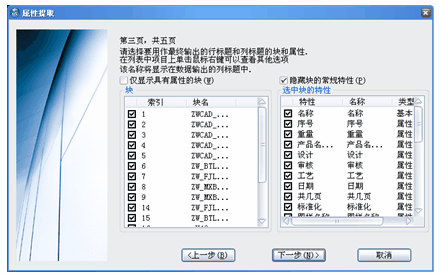

三、選擇要提取的屬性
在屬性提取這一步，用戶可以根據自己的需要對塊的相關屬性進行提取，對不具有屬性的塊不顯示，還可以隱藏塊的一些常規特性。


塊列表：列表顯示指定數據源中的塊名。用戶可在其中點擊鼠標右鍵，選擇“全部選定”或“全部不選”，以確定要用做最終輸出的塊。
選中塊的特性列表：顯示選中塊的屬性或常規屬性，顯示信息包括特性、名稱和類型。用戶可在其中點擊鼠標右鍵，選擇“全部選定”或“全部不選”，以確定要用做最終輸出的屬性。同樣，也可在選定的屬性上點擊鼠標右鍵，選擇“編輯顯示名稱”為選取的屬性名稱重命名。

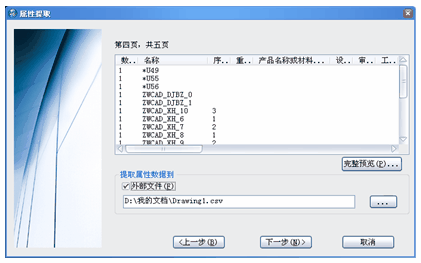

四、生成數據表
在完成塊屬性的選取工作以后，將生成一個數據表，以列表形式顯示提取的塊和屬性。

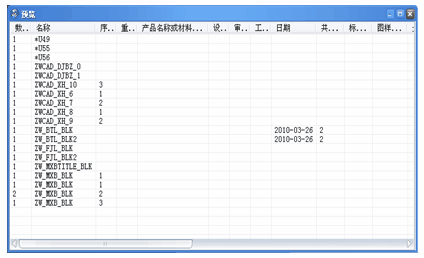

“完整預覽”：點擊此按鈕，打開“預覽”對話框，顯示提取的屬性列表。該預覽只可查看，不可修改。

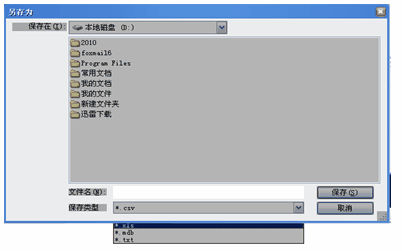

“提取屬性數據到外部文件”：勾選外部文件，指定文件的存儲路徑，可以將數據導出到外部，文件可以CSV、TXT、XLS、MDB格式進行保存。

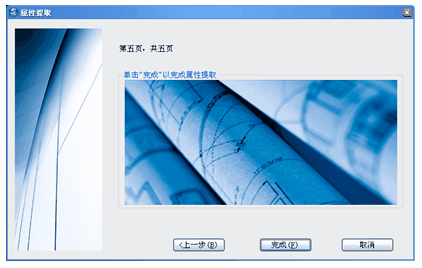

五、完成屬性提取
用戶單擊“完成”按鈕，結束屬性提取的操作。在文件保存的位置就能看到相應的屬性提取文件，打開導出文件就能看到圖紙中塊的屬性信息。


“屬性提取”功能將塊屬性導出到外部文件中保存，極大的方便了數據的統計以及塊中屬性的查看，為設計師的設計工作帶來了便利
