加工一個齒輪大致要經過齒坯加工、齒形加工、熱處理齒形精加工等四個主要步驟。

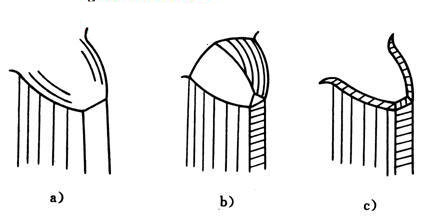

a)倒圓 b)倒尖 c)倒棱
圖1 齒端加工
齒輪的齒端加工方式有:倒圓、倒尖、倒棱和去毛刺四種方式。經倒圓、倒尖、倒棱后的齒輪(圖1)。沿軸向移動時容易進入嚙合。齒端倒圓應用最多,圖2是表示用指狀銑刀倒圓的原理圖。倒圓時,齒輪慢速旋轉,指狀銑刀在高速度旋轉的同時沿齒輪軸向作往復直線運動。齒輪每轉過一齒,銑刀往復運動一次,兩者在相對運動中即完成齒端倒圓。同時由齒輪的旋轉實現連續分齒,生產率較高。齒端加工應安排在齒形淬火之前進行。

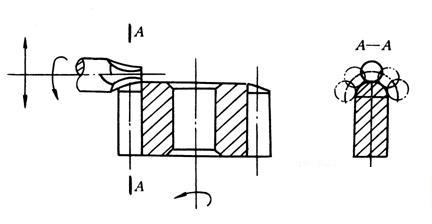

圖2 齒端倒圓
