1 Web Services的特點及體系結構

    1.1 Web Services特點

    Web Services是一種新的面向服務的體系結構，是由URL標識的軟件應用程序，其接口和綁定可以通過XMI。構件進行定義、描述和發現，Web Services支持通過基于因特網的協議及使用基于XML的消息與其他軟件應用程序直接交互。

    Web Services的主要特點是具有協議的通用性；完全的平臺、語言獨立性和軟件重用。通過采用WebServices，部署和集成的費用大大降低，所有應用只要能連入Internet就可以使用和集成Web Services，流程的更改也無需更改大量代碼，從而減少了支持現有的和正在開發的產品的總成本。

    1.2 Web Services體系結構

    在Web Services領域共有以下3個組件：

    a)服務提供者：提供服務及維護注冊表以使服務可用；

    b)服務代理：為服務提供交換場所，充當服務提供者與服務請求者之間的中介；

    c)服務請求者：與服務代理一起發現Web Services，然后調用這些服務以創建應用程序。

    服務提供者將服務部署在Web上，通過使用WebServices描述語言(WSDL)來描述給定Web Services提供的功能；服務提供者將所部署的服務發布在web上，由服務代理幫助服務提供者和服務請求者找到彼此；服務請求者使用API向服務代理尋求他所需要的服務。當服務代理返回結果時(將它們作為搜索結果)，服務請求者將這些結果與特定服務綁定。

    Web Services的基本結構如圖1所示。

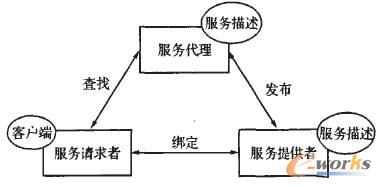

    圖1 Web Services基本結構圖

    2 基于Web Services的BOM信息管理系統

    2.1 BOM物料清單

    在企業信息化系統軟件中，BOM(bill of material)發揮著關鍵的紐帶作用。BOM就是一種產品結構化的信息表，反映產品結構中組件與子件的信息以及與組件、子件相關的其他信息，它是信息的載體，不僅反映了信息的組成，而且還包含著信息的表現形式。BOM信息的使用貫穿了企業的多個部門，如計劃、設計、制造、財會等部門，由于這些部門都需要使用到這些BOM信息或它的子集，其中還包括對BoM的一些通用的操作，如何利用現有的計算與網絡設備進行高效的BOM數據交換、數據集成及保持數據的一致性便成了必須解決的問題。

    2. 2 基于Web Services的BOM架構

    通過對上述問題的分析及對Web Services的研究，筆者提出了適合企業BOM應用的一種新的分布式體系結構，實現了一個基于Web Services的BOM信息管理系統，所實現的系統架構如圖2所示。

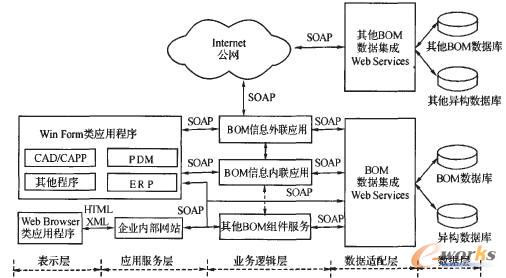

    圖2 基于Web Services的BOM架構圖

    本系統開發基于.NET Framework，采用C#作為開發語言，MS SQL Server 2000作為后臺數據庫，XML作為BOM信息數據傳輸載體，利用ADO.NET及DOM、SAX對數據進行操作，HTTP或HTTPS作為傳輸協議，構建基于web Services的BOM信息管理系統。

    本系統實現的主要功能層次有以下一些。

    a)表示層與應用服務層：包括企業內部網站與Win Form類應用程序CAD、CAPP、PDM、ERP及其他需使用到BOM數據的程序)，這里系統所做的工作是將最終的BOM信息與數據集成到表示層中并顯示給最終用戶。

    b)BOM信息外聯應用：負責與外部相關企業或聯盟企業進行部分BOM數據交互，外聯web Services通過Internet透明地與外部企業進行BOM數據集成交互，并完成一系列事務。

    c)BOM信息內聯應用：負責與企業內部BOM數據集成Web Services進行交互，同時實現系統的內部應用邏輯。

    d)其他BOM組件服務：包括一系列負責處理BOM結構的相關通用操作，如根據某BOM字段過濾查詢、BOM表反查等，這些BOM組件將給企業內部部門。e)數據適配層：即系統擴展數據集成Web Services，對BOM數據庫進行集成，屏蔽了后臺數據庫的異構性，對外交互的是一致的XML數據。

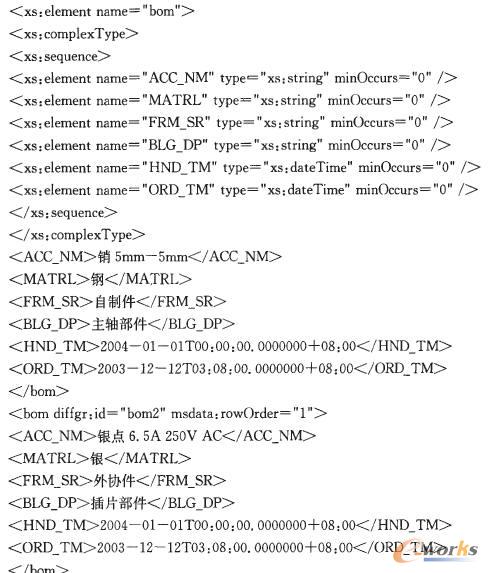

    f)數據層：存儲BOM信息系統中的BOM信息表結構、SPROC與具體數據。所構建的基于Web Services的BOM信息管理系統基于上述的BOM架構與數據集成方案，更好地滿足了企業BOM的SSPD管理及相應應用需求，具有程序編寫代碼量小，良好的信息交換及容易擴展和部署等優點，并且可以跨平臺、跨防火墻調用和訪問相應方法。在基于XMI。和SOAP數據傳輸標準的BOM信息管理系統中，BOM信息核心數據交互樣例如下：

    幾乎企業各個部門的活動都與BOM有關，生產部門根據BOM生產產品，供應部門根據BOM組織采購，原材料倉庫根據BOM發料，財務部門根據BOM計劃能力需求等。即不同部門和系統都為不同目的使用BOM，每個部門都從BOM中獲取待定的數據。所以BOM是企業設計部門與制造部門信息溝通的重要紐帶。企業內部各部門對BOM表的一些通用的操作可通過BOM組件來完成，這其中包括一系列負責處理BOM結構的相關通用操作，如BOM節點信息的查詢、BOM表反查等，BOM的結構示意如圖3。

    筆者在此基礎上為浙江省某企業在.NET平臺上開發了基于Web Services的BOM信息管理系統，此系統為企業的BOM信息數據交換提供了高效的支持和一致性保證。

    圖4為BOM信息管理系統中基于Web服務BOM組件所實現的一個信息系統界面。

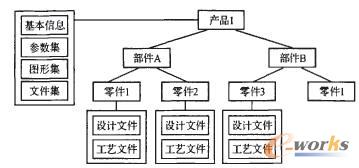

    圖3 BOM結構示意圖

    基于Web Services的BOM架構具有完好的封裝性，它不但可以封裝數據，更重要的是它可以將一系列企業內部系列標準化的BOM操作封裝成方法供服務請求者調用，服務請求者不知道服務提供者如何實現它的服務，服務提供者對于服務請求者如何使用它的服務也是一無所知。這些詳細信息將被請求者和提供者封裝起來。封裝使數據及方法使用的安全性有了大幅度的提高，同時封裝對于減少復雜程度是很關鍵的。開發人員可以將遠程服務、本地服務和定制代碼組合在一起集成到應用程序中。而且這種方法是的松散耦合的，使用者不需要為每個需要使用這些BOM方法的節點工作站都安裝這些方法就可以完成必需的任務，這大大節省了BOM信息管理系統的開發、部署及集成的開銷。

    圖4 基于Web服務BOM組件所實現的一個信息系統界面

    3 結語

    Web Services是基于組件的分布式技術變革的必然產物。本文提出了一種基于Web Services的BOM架構，并用BOM信息管理系統驗證了這種架構的正確性。此BOM架構的數據表示基于XML，Web Services交互基于SOAP，提供了標準信息格式、良好數據交換、跨平臺、可擴展的BOM信息系統解決方案，為企業的BOM信息數據交換提供了高效的支持和一致性保證，同時基于Web Services的BOM架構和數據集成方案給企業EAI的建設提出了嶄新的思路，適合企業信息系統未來的發展方向。
