1.引言

　　在刀具設計，尤其是復雜刀具的設計中，為了減少設計工作量，縮短設計周期，提高設計精度，采用CAD技術已是當務之急。本文在普通刀具CAD技術的基礎上，提出一種適用于復雜刀具多參數設計的CAD方法，并開發了相應的CAD軟件。對于同一類型不同結構尺寸的復雜刀具，只要輸入已知參數，不必重新編程計算，即可自動按用戶要求進行刀具結構尺寸運算，并繪制出刀具設計結構圖。該軟件的最大優點是具有一定通用性，與交互式繪圖軟件相比，可大大縮短設計周期，提高設計精度，減小同類產品之間的設計誤差?，F(xiàn)以蝸輪滾刀參數設計為例，對軟件的總體結構、功能設計和數據通訊作一介紹。

　　2.蝸輪滾刀參數設計軟件的總體結構

　　本軟件采用結構化設計方法，首先利用Foxbase+數據庫進行窗口設計和數據查詢、檢索;然后采用VC++語言進行參數運算;最后調用智能型參數繪圖語言Autolisp編制的繪圖程序進行滾刀工作圖繪制。軟件執行框圖見下圖。

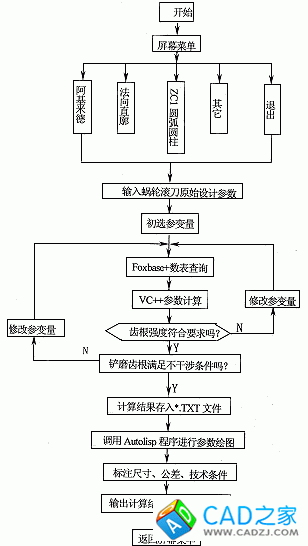

　　軟件執行框圖

　　3.窗口設計和數據檢索

　　本軟件的菜單設計和數表查詢均采用Foxbase+語言，F(xiàn)oxbase+可實現建立數據庫和數據查詢等操作，并可通過程序?qū)崿F(xiàn)數據文件中的數據操作。因此，設計蝸輪滾刀時的許多查表工作均由Foxbase+完成。此外，F(xiàn)oxbase+還具有簡明的菜單設計功能。本軟件采用@X，Y　SAY“……”語句進行菜單設計，其優點在于：用@……SAY定位顯示語句可以在屏幕任意位置設置任意大小的菜單，不必在沒有顯示信息的地方頻繁添補空格符，因此具有一定靈活性。而且這種語句可充分利用硬件環境提供的彩色功能，使菜單美觀醒目。程序語句舉例如下

　　@5，12　say“……蝸輪滾刀菜單選擇……”

　　@7，12　prompt“1.阿基米德蝸輪滾刀”

　　@9，12　prompt“2.齒槽法向直廓蝸輪滾刀”

　　@11，12　prompt“3.ZC1圓弧圓柱蝸輪滾刀”

　　@12，13　prompt“4.退出”

　　4.Foxbase+與VC++間的數據通訊

　　本軟件中有關滾刀結構參數的計算采用VC++語言，而Foxbase+與高級語言之間的數據通訊是借助數據文件來實現的。

　　Foxbase+的COPY　TO命令可將數據庫文件轉換為高級語言程序能夠接受的數據文件(以*.TXT為擴展名的文本文件)，而APPEND　FROM命令則可將高級語言數據文件的數據轉移到數據庫文件中，從而完成Foxbase+與高級語言之間的數據通訊。

　　5.Foxbase+與Autolisp間的數據通訊

　　在計算機輔助設計中，數據信息與圖形信息緊密相關，在利用Foxbase+菜單設計數表查詢、調用VC++程序計算出滾刀設計結構參數以后，則需要將這些數據信息傳輸給Autolisp程序進行參數繪圖。

　　Autolisp語言是一種嵌入AutoCAD內容的智能設計語言，是對AutoCAD進行二次開發的有力工具，該語言在AutoCAD環境下運行，可直接調用AutoCAD繪圖命令。

　　在本軟件設計中，采用Autolisp的輸入輸出(I/O)功能來實現與Foxbase+的數據通訊。在Autolisp的I/O函數中，Read-line能夠從ASCII碼文本文件中讀取數據，每次讀取一行，每一行作為一個處理單元。利用Foxbase+語言將滾刀設計結構參數的最終計算結果存入一個文本文件(*.TXT)中，然后再由Autolisp接口程序調用，讀取文本文件(*.TXT)中的數據，進行參數繪圖。

　　例如：讀取直線兩端點坐標Pt1，Pt2繪制直線Pt1Pt2，其程序如下：

　　(setq f(open “name1.txt” “r”))

　　(setq kk(read line f))

　　(setq b“(”c“)”)

　　(setq mm(strcat b kk c))

　　(setq nn(read mm))

　　(setq pp(car nn))

　　(if(=pp 1)(setq ptl(list (nth 1nn)(nth 2nn))))

　　(setq pt2(list(nth 3 nn)(nth 4 nn)))

　　(command“line”pt1 pt2)

　　(command nil)

　　6.結語

　　本軟件利用Foxbase+生成屏幕菜單，直觀簡潔。Foxbase+的數據庫管理功能便于刀具設計所需表項的存儲，并可定位查找。為克服Foxbase+計算能力差的弱點，利用VC++進行刀具結構參數的計算，并利用接口程序?qū)崿F(xiàn)兩種語言之間的數據通訊。

　　刀具結構參數確定以后，通過調用預先編制的Autolisp參數繪圖程序，可方便、迅速地繪出蝸輪滾刀工作圖，省去了交互式繪圖的繁瑣程序。

　　本軟件的編程方法同樣適合于其它類型刀具的CAD。
