對于現在只用通用CAD軟件的電氣設計人員,當其進行工程設計和繪制電氣工程圖時存在以下幾個方面的問題:
1、 一個工程圖紙的不同部分(原理圖,接線圖,機柜布置圖,說明書,材料清單等),需要不同的軟件來完成,所設計的是一張張的圖紙,沒有項目管理的概念。
2、 現在所使用的設計工具沒有自動生成功能,需要耗費大量人力物力來進行接線圖和各種報表的繪制以及圖紙校對,導致出圖時間慢,整個工程設計效率低且容易出錯。
3、 現在所使用的設計工具內部沒有標準的符號庫和電氣符號沒有電氣屬性,無法合理地統一各設計人員的設計標準,致使圖紙的整體布局各異,標準化程度不高,嚴重影響整個公司的圖紙質量和統一管理,并且錯誤較多。
4、 現在所使用的制圖工具功能單一,不專業,無法有效提高電氣設計的繪圖效率和降低出錯率。
5、 現在所使用的設計工具沒有數據庫管理功能,無法對工程文件的相關屬性進行批量查看和修改,無法高效的對大工程項目進行管理,拖低項目的進度。
6、 現在進行機柜布置圖設計時,由于原理圖圖紙繁多,電氣元氣件分散,導致遺漏和多加元氣件很難避免,出錯率高。
SEE ELECTRICAL的特點:
一、 項目管理功能:

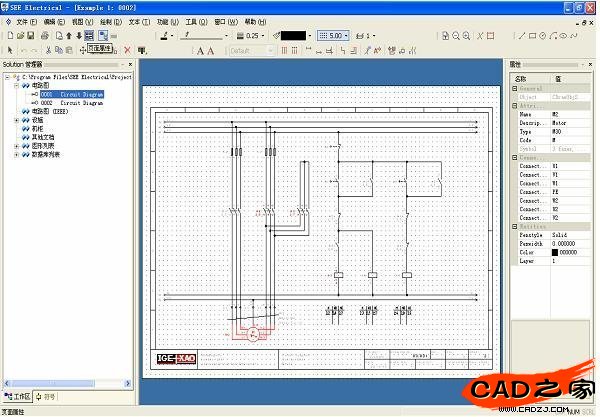

1、 SEE ELECTRICAL為設計者提供一個電氣設計環境(這個環境包括:符號庫、設備庫、各種模板等),該環境可以在整個設計部門進行統一,為設計者的全過程提供服務。

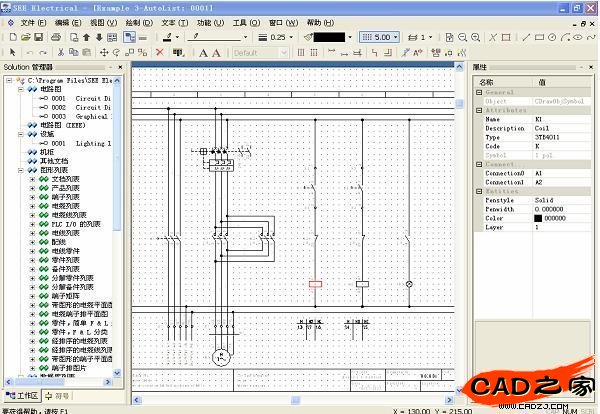

2、 一個項目中的每一頁圖紙均有自己的屬性,并且是整個項目中的一部分,在某一頁上的修改,均會在整個項目中有所體現。
