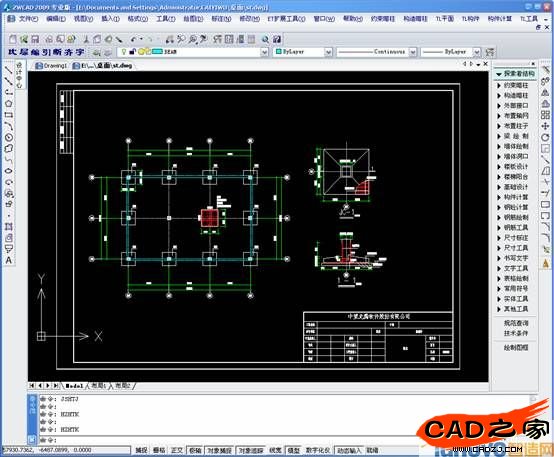

探索者TSSD系列 for 中望CAD是國產CAD軟件聯盟在結構設計軟件方面的最新杰作。它由國產CAD聯盟成員北京探索者軟件技術有限公司基于中望CAD研發,國產的支撐平臺徹底解決了知識產權的隱患;它提供了結構專業整體解決方案,經濟實用,能夠真正滿足企業實際應用需要。探索者TSSD系列 for 中望CAD在國內結構繪圖行業具有領先水平,既可以全部自動化出施工圖,又可以手工用工具邊算邊畫施工圖。本文通過一個例子來介紹一下基于中望CAD平臺的探索者TSSD的部分功能

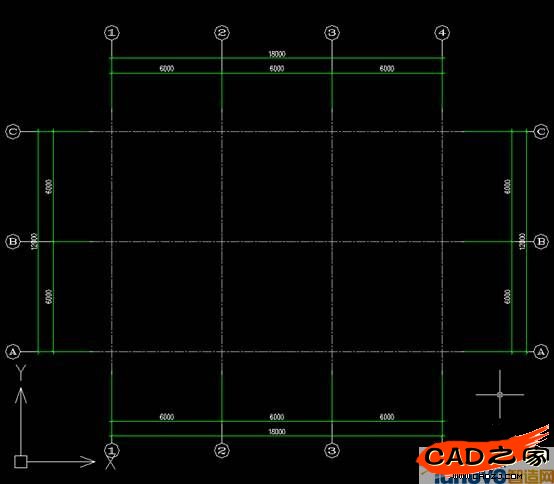

1、建立矩形軸網
如果有其他軟件繪制的建筑圖,那么可以使用探索者提供的外部接口來進行轉換。或者直接使用探索者TSSD提供的軸網功能進行繪制。
繪制完軸網后,再進行軸網標注
2、布置柱子
先使用“插柱子”命令,選擇“區域”,再選擇需要插入柱子的軸網的交點。柱子會自動插入到軸線的交點處。
可以先插入空心的柱子,再根據需要用“柱填實”命令來填實柱子。

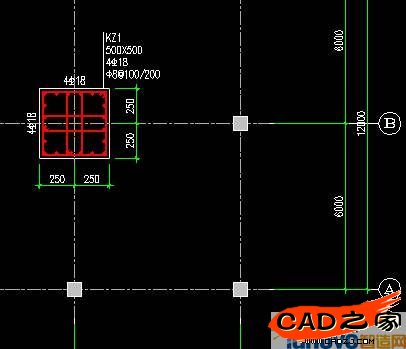

然后使用“柱復合箍”插入一個柱詳圖最后效果如下
3、布置地梁
用“軸線布梁”命令可以選擇已經繪制好的軸線,自動繪制梁線。或者用“畫直線梁”逐段繪制。
畫梁后,再用“梁線偏移”命令實現梁柱平齊。
4、基礎計算

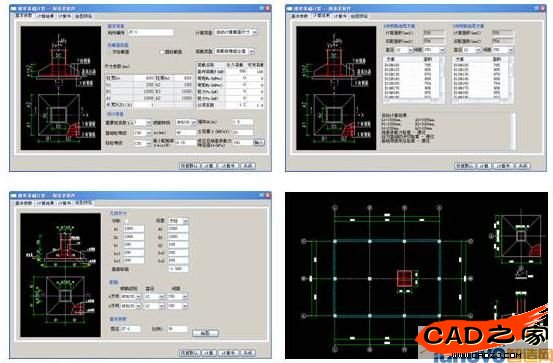

執行“算錐形基”命令,然后在對話框中填寫相應的數據。點擊“計算結果”頁面,自動計算出結果。
接下來,可以出計算書,也可以直接繪圖。點擊“繪圖預覽”頁面,可以看到繪制該基礎需要的參數。
點擊“繪圖”按鈕,可以直接將基礎詳圖繪制在圖面上。
5、布基礎平面
執行“布柱獨基”命令,填寫相應的參數,再框選需要插入的位置。至此,平面上布置基礎的工作已基本完成。
6、完善基礎
在我們的基礎平面圖上,基礎還沒有在地梁處斷開。現在就利用TSSD提供的工具對這張圖形進行完善。
先使用 其他工具→選層顯示,選擇基礎和梁線。圖面上就只顯示這兩種對象了。
再用 實體工具→交點剪裁,將多余的部分直接剪掉。剪裁完成后,再使用“全部顯示”使其他對象都顯示出來。
7、繪制圖框
最后選擇合適大小的圖框,填寫相應的條目,插入到圖面上的合適位置。這個基礎平面圖就完成了
