由于社會分工的細化和國際合作的增強，各個企業的相互交流范圍也越來越大，作為設計資料的圖紙則越來越需要多方合作完成。目前，CAD技術已經深入到大多數的企業，眾多設計師使用DWG文件格式的圖紙進行設計，在圖紙交流的過程中，常見的一個問題是發送者忽略了相關文件的依賴，例如外部參照和字體文件，使得接收方無法使用圖形文件。

　　最新推出的中望CAD2009的電子傳遞功能，有效地解決了上述問題，因此，繼介紹了中望CAD2009的打印新功能和圖形搜索定位新功能之后，我將在本文繼續向熱愛國產軟件的朋友介紹中望CAD2009的電子傳遞功能，希望通過這一系列的介紹，能讓大家更多地了解國產軟件，更好地使用國產軟件。以下是中望CAD2009電子傳遞功能的介紹。

　　中望CAD2009的電子傳遞功能，不僅僅把需要傳遞的圖紙進行打包，而且把圖紙所依賴的相關文件自動包含在文件包內，降低了出錯的可能。

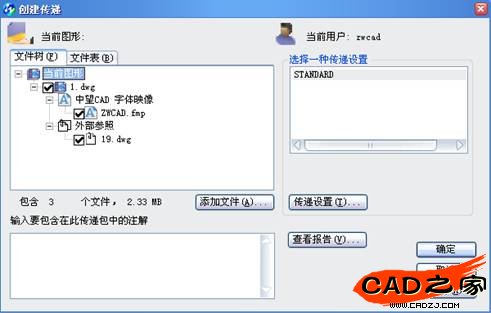

　　中望CAD2009電子傳遞功能可以通過菜單欄“文件——電子傳遞”來打開，也可以直接在命令行中輸入“ETRANSMIT”。若當時還未對當前圖紙進行DWG的存儲，系統會提示先保存圖形。在打開的“創建傳遞”對話框中，顯示出當前圖形和其相關的文件，但若當前圖形中包含了通過 URL 鏈接到的相關文件，該文件將不包含在傳遞包中。這里有文件樹和文件表兩種顯示方式，推薦用文件樹的方式，因為可以直觀地看到文件的相互依賴關系。在每個文件前面都有一個復選框，用戶可以根據需要選擇要進行打包的文件，這些復選框的默認狀態都是選中的。還可以通過添加文件的按鈕，把其他文件也包含進來。

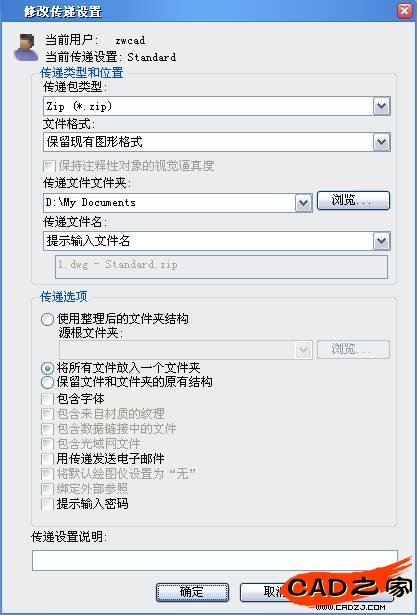

　　傳遞設置可以用來指定打包的格式，它通過“創建傳遞”對話框中的“傳遞設置”按鈕打開，默認的設置為“STANDARD”，使用者可以自己設定新的格式或直接對STANDARD格式進行修改。可在傳遞設置上單擊鼠標右鍵，通過右鍵快捷菜單新建傳遞設置，修改、刪除、重命名當前選定的傳遞設置。但要注意的是，默認的傳遞設置STANDARD不可重命名，也不可被刪除。在“修改傳遞設置”的對話框中可以對傳遞類型和位置、傳遞選項、傳遞設置說明進行修改。

　　傳遞包類型，中望CAD2009提供了三種——Zip(*.zip)，文件夾(文件集)，自解壓可執行文件(*.exe)。如果傳遞雙方都有WinRar 或 WinZIP等解壓縮程序，那么使用第一種或第三種打包的方式進行網絡傳遞是最好的選擇，這樣可以盡量減少打包文件的大小以方便在網絡自由的傳遞。文件夾方式打包是在新的或已有的文件夾內創建未壓縮的傳遞包，這在公司內部網絡的傳遞上比較方便。文件格式一般默認為“保留現有圖形格式”。在傳遞文件文件夾里設置打包文件放置地址。傳遞文件名可以自行輸入或者由系統自動生成，由系統自動生成的文件名會在下面灰色的輸入框內顯示，遇到有重復命名的情況，使用者可以選擇替換或在文件名后自動增加一個數字以區分。

　　在傳遞選項里，頭三個都是關于打包后的文件夾內文件的路徑的，保存的路徑越長對于不熟悉的人來說不容易理解，并且每臺電腦圖紙和相關文件的存放路徑都不大相同，所以建議選擇“將所有文件放入一個文件夾”這樣不容易出錯。我們還可以把圖紙內的所有字體也打包，并可以設置整個打包文件的密碼。甚至可以與郵件系統相聯系，創建打包文件的時候直接默認為郵件附件，輸入收件人地址就可以直接發送了。

　　在打包文件的內部會自動產生一個文本文件，里面是記錄的是傳遞報告，包括了打包文件的一些基本的信息，并且制作者輸入的注釋和說明都會在這個文件里體現。在創建傳遞的時候可以通過“創建傳遞”對話框中“查看報告”按鈕來預覽此文件。

　　目前國內CAD軟件中只有中望CAD2009有電子傳遞功能，隨著網絡的發展，相信圖紙傳遞的范圍會越來越大，無數使用電子傳遞功能的用戶將從中受益。

　　以上是本人對中望CAD2009電子傳遞功能的一些應用體會，希望上述的文檔，能給大家?guī)硪稽c啟示。國產軟件的發展，最關鍵的是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。作為一線老設計師，本人真誠希望國產CAD軟件能獲得快速發展，希望國產軟件能走進廣大企業用戶，滿足用戶的業務發展需要。
