國產CAD軟件近年來發展很快，但相比國外同類軟件，國人對國產CAD軟件的了解是遠遠不夠的。要想振興民族軟件產業，我想最關鍵的還是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。正因為如此，對于國內譬如中望公司牽頭成立國產軟件聯盟、出錢出力舉辦全國巡展推廣國產軟件的做法，就得到了很多業內人士的認可。近日中望推出了中望CAD2009，這也是關注國產軟件的人所期待的，中望公司一貫的務實作風，讓這款軟件在穩定性、速度和個性化功能上都有了很大的改善。

　　以下是我體驗中望CAD2009后對于打印新功能的一些體會，其他新功能會在日后和大家逐一分享。

　　1. 新增“添加繪圖儀向導”

　　添加繪圖儀向導可用來配置現有的WINDOWS繪圖儀或新有的非WINDOWS繪圖儀。所有的配置信息都保存在PC5文件中。添加新繪圖儀和打印機。向導將生成一個 PC5 文件，可以在繪圖儀配置編輯器中編輯它。所進行的配置將存儲在中望CAD2009 ChsPlotters子目錄中。

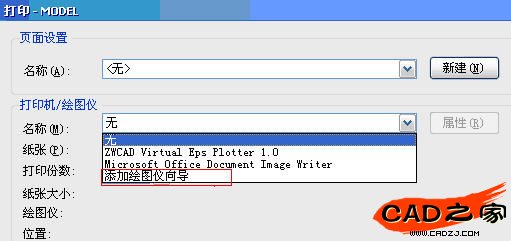

　　開啟“添加繪圖儀向導”的方法是：

　　點擊之后，中望CAD將顯示：

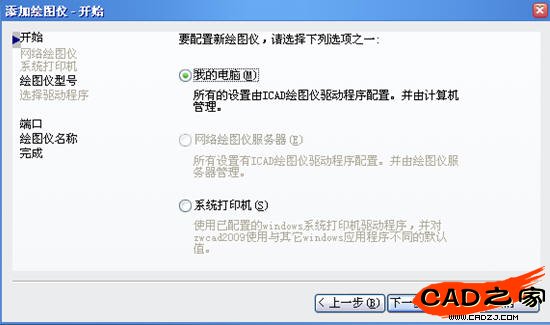

　　單擊“下一步”，

　　可以從中選擇一種打印機：

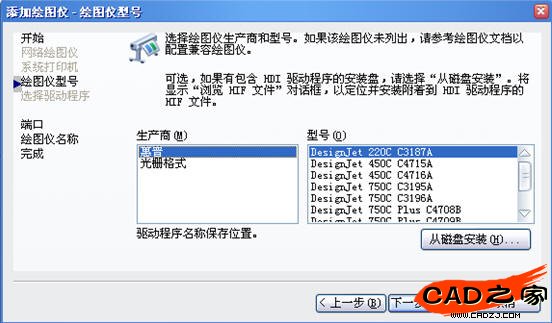

　　我的電腦 配置本地的非系統打印機，

　　中望為用戶提供了多種的HP繪圖儀驅動和光柵格式驅動。

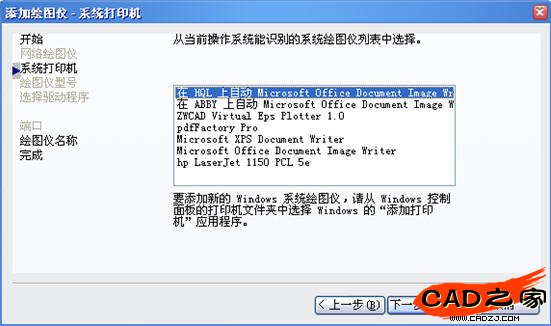

　　系統打印機 配置系統打印機。

　　向導將提示選擇在Windows操作系統中配置的打印機，指定打印機的名稱。

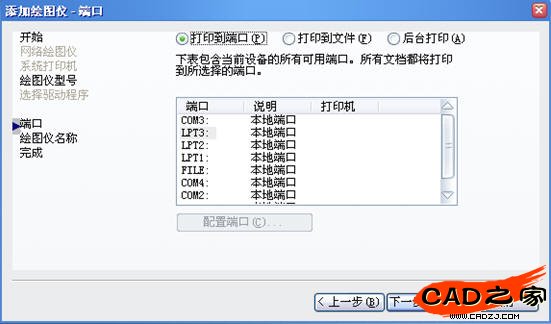

　　單擊下一步，選擇端口。

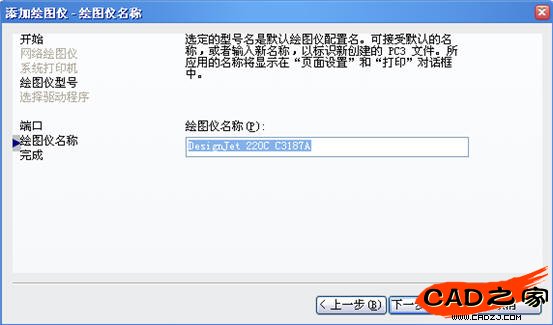

　　單擊下一步，命名繪圖儀名稱。

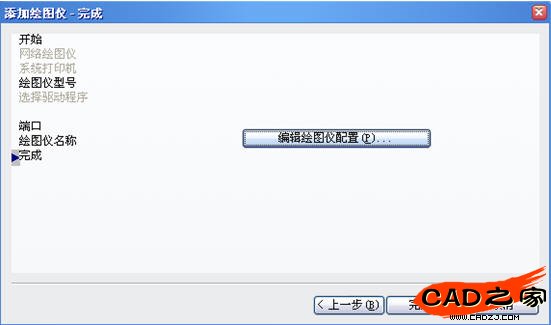

　　再下一步選擇“完成”按鈕結束向導。

　　2. 繪圖儀配置編輯器

　　在上面添加打印機時，中望CAD將根據給出的文件名以PC5文件格式保存配置文件，文件存放在中望CAD 2009 ChsPlotters子目錄中。

　　如果需要，可以使用“繪圖儀配置編輯器” 修改 PC5文件的繪圖儀端口連接和輸出設置，包括介質、圖形、自定義特性、用戶定義的圖紙尺寸。

　　可通過以下方式打開繪圖儀配置編輯器：

　　從“添加繪圖儀”向導中選擇“編輯繪圖儀配置”。

　　在“頁面設置”對話框中選擇“特性”。

　　在“打印”對話框中選擇“特性”。

　　繪圖儀配置編輯器包含三個選項卡，分別為：

　　“基本”選項卡 包含配置文件的基本信息。

　　“端口”選項卡 包含打印設備與計算機之間的通信信息。

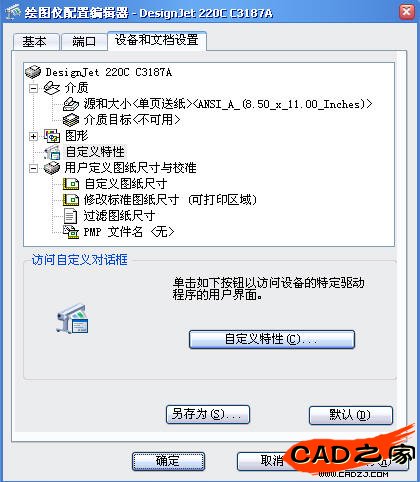

　　“設備和文檔設置”選項卡 包含打印選項，可以修改打印配置(PC5)文件的多項設置。

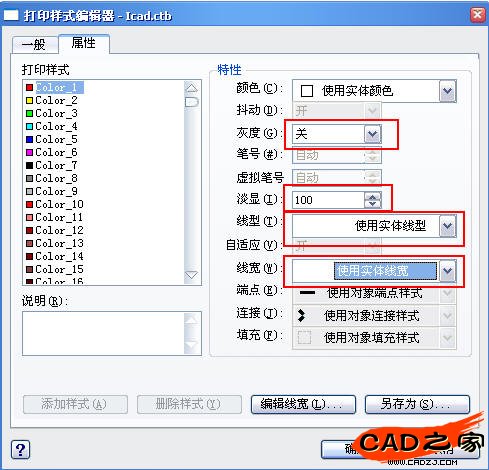

　　3. 增加支持對打印樣式淡顯、灰度、線型的設置

　　增加對打印樣式特性“淡顯”的支持，可以選擇顏色強度設置，以確定在圖紙上打印時的用墨量。有效值為 0 到 100，若為 0 將使顏色淡化為白色。選擇 100 則按照真實顏色強度顯示顏色。只有在打印機被配置為打印彩色或灰度時，并啟用抖動，淡顯設置才有效。

　　同時還增加了對打印樣式特性“灰度”的支持，打開灰度后，若打印機也支持灰度，在打印時，對象的顏色將都轉換為灰度。黃色等淺顏色將以低灰度值打印。深顏色以高灰度值打印。若關閉灰度的設置，將以對象顏色的 RGB 值進行打印。對象的顏色或打印樣式的顏色都支持灰度的設置。

　　也可支持對打印樣式表的線型的指定。打印樣式線型的默認設置為“使用實體線型”。

　　以上是本人體驗中望CAD2009后對打印新功能的一些介紹。“以客戶為本”是中望公司一貫堅持的設計理念，用戶的需求是第一位的，實用的新功能的增加，為用戶帶來不少方便，相信對用戶的設計工作也會帶來一種全新的體驗!

　　還是這句話，國產軟件的發展，最關鍵的是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。作為設計師，本人真誠希望國產CAD軟件能獲得快速發展，希望國產軟件能走進廣大企業用戶，滿足用戶的業務發展需要。
