文/ Arthas

中望CAD自從推出了09版本以后，功能變得越來越強大，偏心圓錐臺的精確畫法是CAD里面里面一個非常經(jīng)典的作圖題目，今天就讓我們用偏心圓錐臺的精確畫法感受一下中望CAD2009在三維方面的強大功能。
首先如圖先畫一個非常簡單的二維圖。

第二步是兩斜邊延長交于C，畫角平分線交于0，過B作b1垂直于C0，并延長B1交于點A。

第三步是Ucs—x轉(zhuǎn)90度畫圓過點0作0D垂直于AB，復(fù)制0D到點1，并將直線記作1E

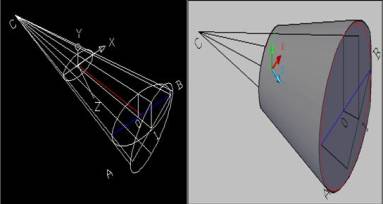

最后是Ucs—三點—0CD連接CD，以CD為界延長1E到F。UCS—Y—90度，cone—E—C選取點1點F到點C。沿開始的上下兩個平面切割。這樣，一個偏心圓錐臺便精確地完成了。有興趣的朋友不妨試試。
