自中望CAD2009版推出以來，三維實體建模和渲染等功能有了明顯的提高，用中望CAD同樣能高效的繪制三維實體模型，現在分步驟講解如下：

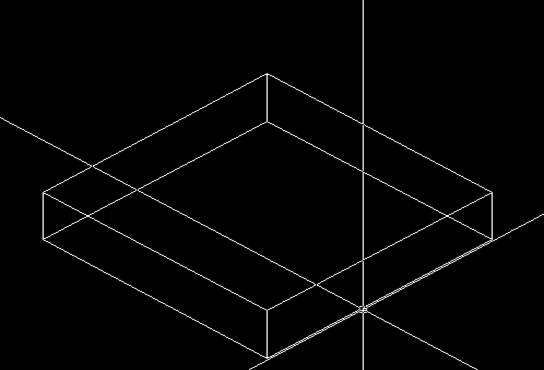

首先畫一個100*100*20的長方體，在XY平面繪制一個矩形，輸入”rectang”——“@100，100” 、執行”extrude”將矩形拉伸高度20，生成長方體。

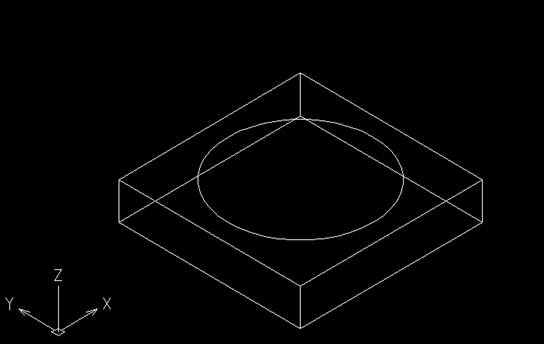

在正方體XY軸上平面繪制一個R40的圓

執行實體拉伸命令”extrude”，選中此圓確定后輸入-15的高度，角度20.

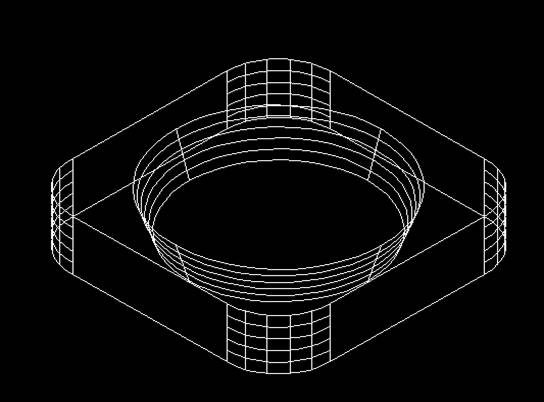

執行差集命令” subtract”，選中長方體，確定后選擇圓錐臺回車，將長方體里的圓錐臺挖去。用倒圓角命令”fillet”將長方體的四條邊倒圓半徑20的角。

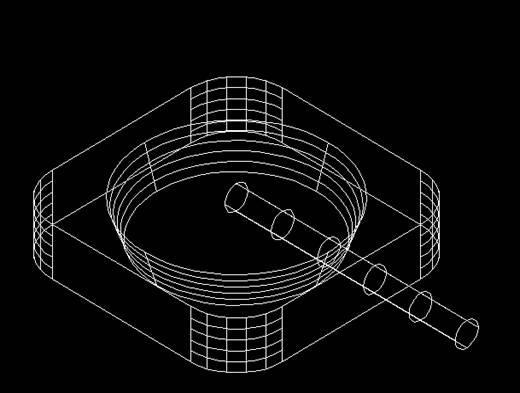

以XY軸上平面的那個圓的中心為圓心畫R5，高為100的圓柱體。

執行三維旋轉操作rotate3D，選中圓柱體，以圓柱體底面圓心為基點，沿Y軸旋轉90°

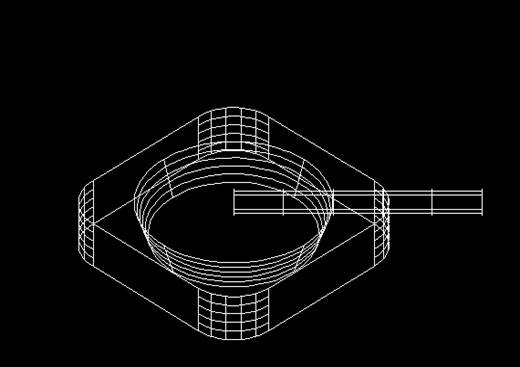

執行二維旋轉命令”rotate”，以圓柱體底面圓心為基點，將圓柱體旋轉45°。

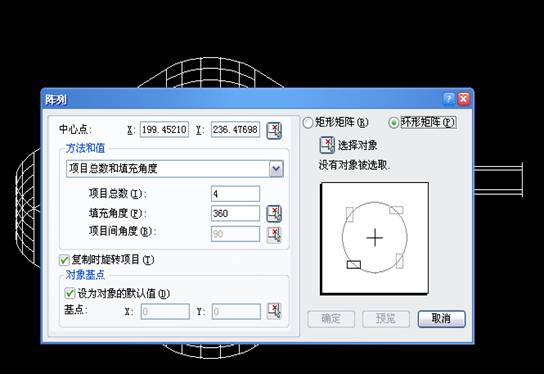

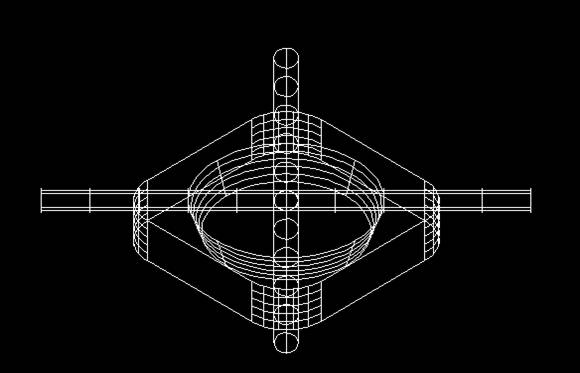

執行陣列命令”array”，將圓柱體陣列成4個

利用實體編輯差集命令”subtract”，從長方體中除去4個圓柱體，挖成四個半圓槽。

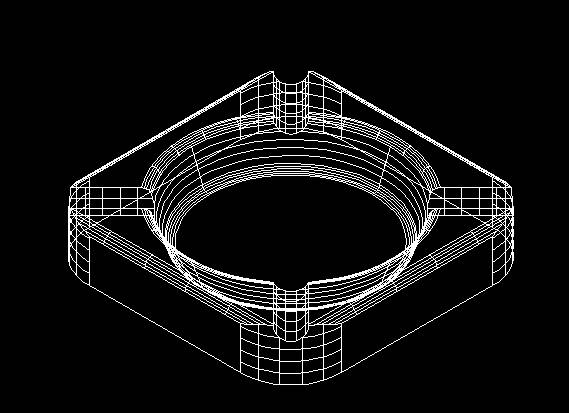

除四個半圓槽外，將其他邊線（包括圓錐臺上下面）倒圓角R3

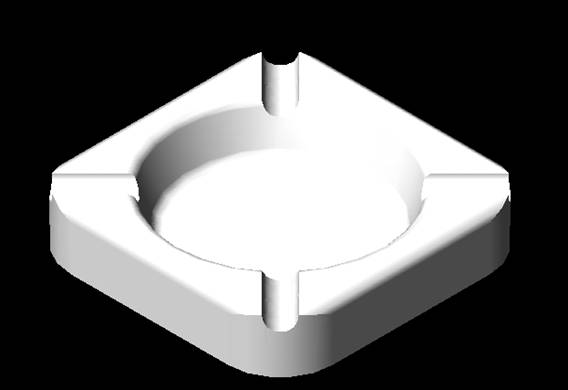

執行渲染操作”render “，效果如下。

中望CAD在三維實體建模和渲染方面已經有了很大的提高，期望將來能做的越來越好。
