中望3D是一款功能非常全面的三維CAD軟件，造型設計、模具、裝配、鈑金、逆向工程等模塊一應俱全。在造型方面，中望3D也非常出色。今天我們就和大家分享一下中望3D的實體造型，看看怎樣用中望3D來繪制一個修正液。

1、單擊【新建】按鈕 ，新建一個零件文件。

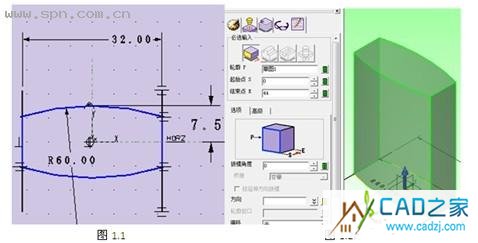

2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖如1.1所示。點擊 退出草圖。單擊【拉伸】按紐 ，如圖1.2所示單擊確認拉伸操作。

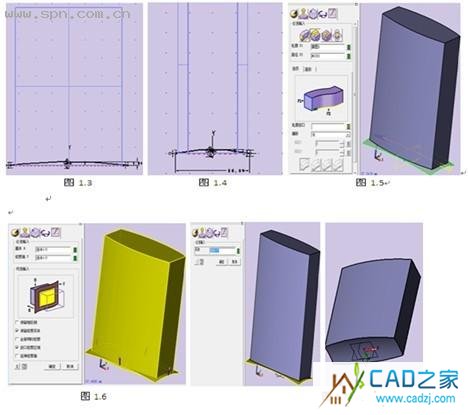

3、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，分別選擇XZ、YZ平面后點擊確定，進入草圖繪制，繪制一條弧線如圖1.3、1.4所示。單擊【造型】下面的【標準掃掠】按紐 ，如圖1.5所示，單擊確認結束命令。

5、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如1.8所示。單擊【造型】下面的【拉伸】按紐 ，如圖1.9所示。

6、單擊【工具】工具欄下的【鏡像】按紐 ，如圖2.0所示，單擊確認結束命令。單擊【造型】工具欄下的【修剪實體】按紐 ，得到如圖2.1所示。

7、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖，如圖2.2所示。單擊【造型】下面的【拉伸】按紐 ，如圖2.3所示。單擊【造型】工具欄下的【修剪實體】按紐 ，同上操作。

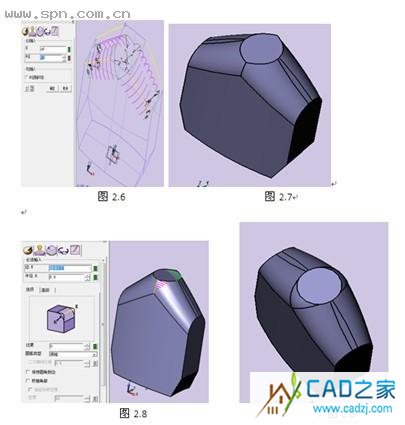

8、單擊【造型】工具欄下的【圓角】按紐 ，出現【圓角】屬性管理器，選擇“高級”標簽，點擊“添加” 如圖2.4，編輯可變半徑分別R5.5、R7.2 如圖2.5 圖2.6，單擊確認結束命令如圖2.7。

9、單擊【造型】工具欄下的【圓角】按紐 ，對瓶身正反面進行倒角操作，如圖2.8所示。單擊確認結束命令如圖2.9。

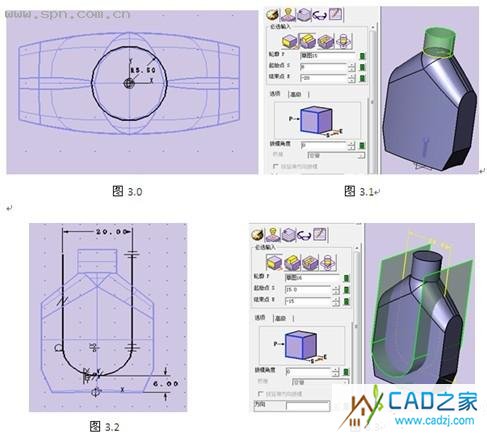

10、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖，如圖3.0所示。單擊【造型】下面的【拉伸】按紐 ，如圖3.1，單擊確認結束命令。

11、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖，如圖3.2所示。單擊【造型】下面的【拉伸】按紐 ，如圖3.3所示。

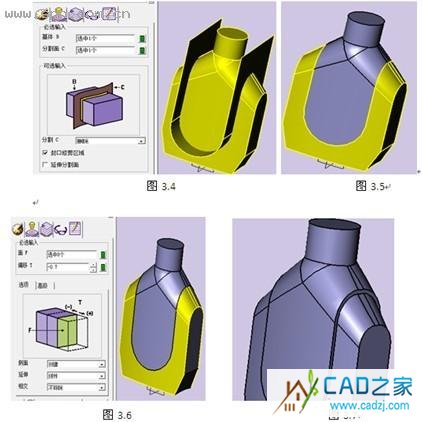

12、單擊【造型】工具欄下的【分割】按紐 ，對實體進行分割，如圖3.4。單擊確認結束命令，得到如圖3.5。

13、單擊【造型】工具欄下的【面偏移】按紐 ，如圖3.6所示，單擊確認結束命令，得到如圖3.7。

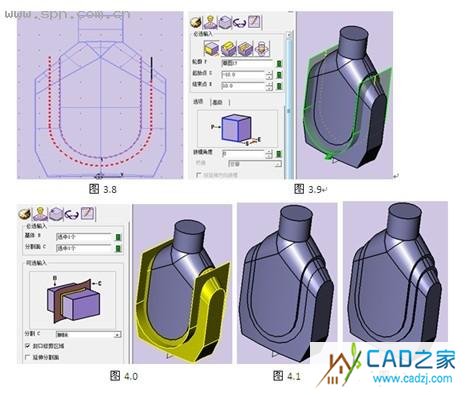

14、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖，如圖3.8所示。單擊【造型】下面的【拉伸】按紐 ，如圖3.9所示。同操作步驟11

15、再次分割實體，參考操作步驟11，如圖4.0 圖4.1所示。點擊【面偏移】按紐 ，如圖4.2。.

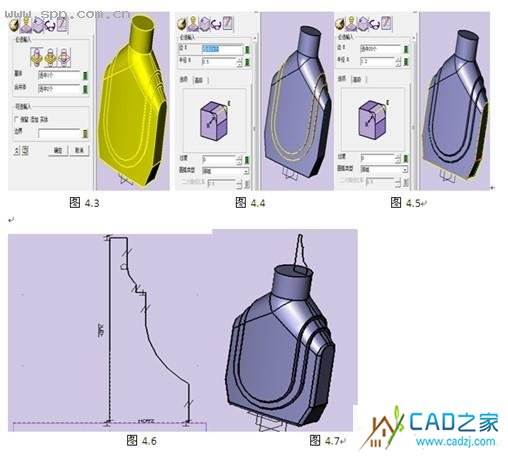

16、單擊【造型】工具欄下的【組合模型】按紐 如圖4.3。單擊【造型】工具欄下的【圓角】按紐 ，如圖4.4 圖4.5。

17、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖 ，尺寸比例大致合理即可。如圖4.6 圖4.7所示。

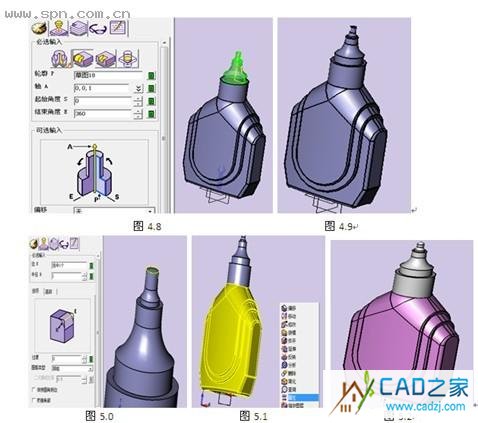

18、單擊【造型】工具欄下的【旋轉】按紐 如圖4.8，單擊確認結束命令，如圖4.9。

19、單擊【造型】工具欄下的【圓角】按紐 ，如圖5.0。選擇面，點擊右鍵，修改“面屬性”見圖 5.1 圖5.2修正液繪制完成。

以上通過中望3D十分方便地繪制了造型—修正液，如果大家有興趣可以把瓶蓋也畫一下。
