本文介紹了數控電火花編程參考點指令G28、G30、G29、G32、G33。

　　(1)返回參考點指令G28、G30

　　從當前點經由命令設置的中間點返回參考點。

　　G28X_Y_U_V_Z_;

　　從當前命令設置的第一中間點返回參考點，程序段中的X、Y、U、V、Z是中間點;G30 P2 X_ Y_ U_ V_ Z_;經由第二中間點返回參考點;

　　G30 P3 X_ Y_ U_ V_ Z_;經由第三中間點返回參考點;

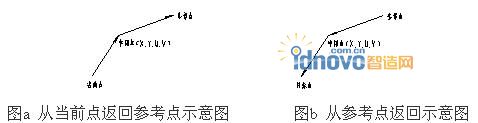

　　G30 P4 X_ Y_ U_ V_ Z_;經由第四中間點返回參考點。返回過程如圖a所示。

　　(2)從參考點返回G29

　　G29 X_ Y_ U_ V_ Z_;

　　用來從參考點經由中間點返回由X、Y、U、V、Z指定的坐標位置，其中間點與G28或G30的中間點相同。返回過程如圖b所示。

　　(3)設置參考點G32、G33

　　G32 P_;把當前點設置為參考點，P后跟參考點號。

　　G33 P_ X_ Y_ U_ V_ Z_;把給定坐標點設置為參考點。

　　注：參考點命令不能用在子程序中。

　　(9) 錐度加工指令G50、G51、G52

　　G51 X_ Y_ T_;用于用來設置沿切割方向內傾斜，加工后的零件上小下大;

　　G52 X_ Y_ T_;用來設置沿切割方向外傾斜，上大下小;

　　G50取消傾斜。

　　其中T為傾斜角度，X和Y為沿坐標軸移動的距離。

　　例：如圖所示左部是切出一個方形孔，孔的上面尺寸為20×20mm，斜度為5度。右部是切一個圓，上面的直徑是Φ15，斜度為8度。

　　圖左部圖形的程序如下：

　　O0009(方形例)

　　G92 X0 Y0 I15. J5.;

　　G51 G41 Y10. T5.;

　　X-10.0;

　　Y-10.0;

　　X10.0;

　　Y10.0;

　　X-10.0;

　　G50 G40 Y-10.0;

　　M30;

　　%

　　圖右部圖形的程序如下：

　　O0010(圓形例)

　　G92 X40.0 Y0.0 I-20.0 J25.0;

　　G51 G41 Y7.5 T8.0;

　　G03 J-7.5;

　　G50 G40.0 G01 Y-7.5;

　　M30;

　　%
