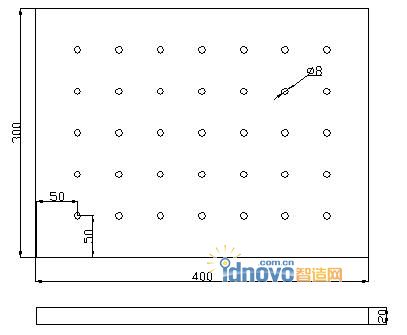

本文介紹了數控加工中心的棋排孔循環三種編程方法實例。

　　方法一、

　　O0001

　　G17 G40 G80

　　N001 G00 G91 G30 X0 Y0 Z0 T1;

　　M06;

　　G00 G90 G54 X-150. Y-100.;

　　G43 H01 Z10.M03 S1200;

　　G81 Z-25.R5.F200;

　　G91 X50. L6;

　　Y50.;

　　G91 X-50. L6;

　　Y50.;

　　G91 X50. L6;

　　Y50.;

　　G91 X-50. L6;

　　Y50.;

　　G91 X50. L6;

　　G00 G80 Z100.;

　　M30;

　　方法二

　　O0001

　　G17 G40 G80

　　N001 G00 G91 G30 X0 Y0 Z0 T1;

　　M06;

　　G00 G90 G54 X-150. Y-100.;

　　G43 H01 Z10.M03 S1200;

　　G81 Z-25.R5.F200;

　　M98 P001 L6;

　　G91 Y50.;

　　M98 P002 L6;

　　G91 Y50.;

　　M98 P001 L6;

　　G91 Y50.;

　　M98 P002 L6;

　　G91 Y50.;

　　M98 P001 L6;

　　G00 G80 Z100.;

　　M30;

　　方法三

　　O0001

　　G17 G40 G80

　　N001 G00 G91 G30 X0 Y0 Z0 T1;

　　M06;

　　G00 G90 G54 X-150. Y-100.;

　　G43 H01 Z10.M03 S1200;

　　G81 Z-25.R5.F200;

　　G37.1 X-50. Y-100.I50. J50. P7 K5;

　　G00 G80 Z100.;

　　M30;

　　其中：G37.1 X-50. Y-100.I50. J50. P7 K5;(多打一次孔)

　　X、Y：表示第一個孔到工件原點之距離(絕對坐標)

　　I： X軸方向每孔間距

　　J： Y軸方向每孔間距

　　P： X方向孔數

　　K： Y方向孔數
