本文介紹了UG非參數化模型中特征的去除方法的討論。

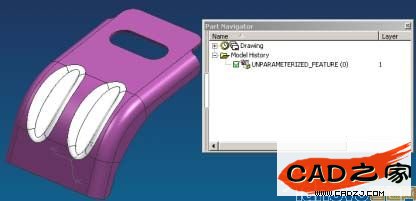

參見下圖, 有時我們從外部拿到一個外部轉來的模型, 我們需要將其中的一些特征Remove掉.
如下圖，是去除特征后的圖

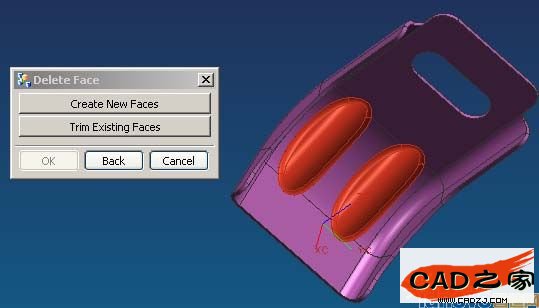

法一、利用EditFaceDelete Face 功能
1. 選中要去掉的faces.
2. “Trim Existing Faces”
3. 反面也如法炮制。
法二、利用InsertFeature OperationSimplify功能

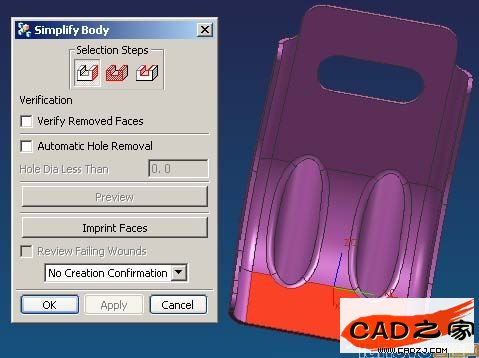

1. 選擇背面的任一面做”Retained Faces”

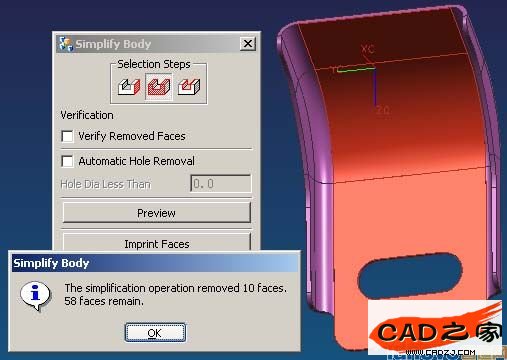

2. 選擇要移去特征四周的面做為“Boundary Faces”

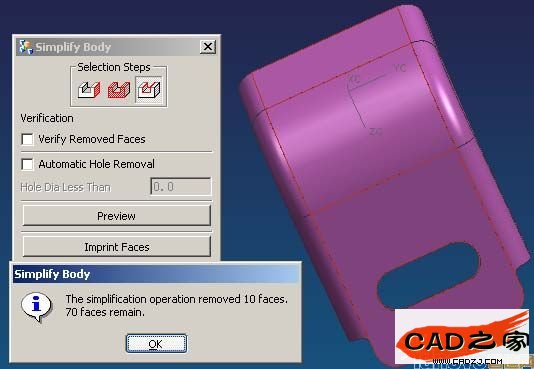

3.同步驟1,2將背面的面刪除：
