§14.6 爆炸裝配

    在一些特定的場合下，我們會用到裝配體的爆炸。比如，制作產品的裝配工藝，制作產品的維修手冊等。 在solidowrks中，我們可以為裝配體建立多種類型的爆炸，這些爆炸分別存在裝配的不同配置中。

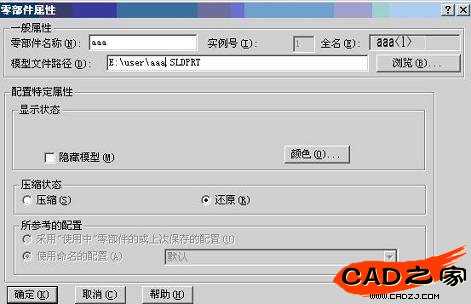

    注意：在SOLIDWORKS中，一個配置只能添加一個爆炸關系，因此，當我們需要建立多個爆炸的時候，一定要為裝配添加不同的配置。

    每個爆炸視圖包括一個或多個爆炸步驟。 每一個爆炸視圖是保存于所生成的裝配體配置中。在生成爆炸以后，裝配中的設計樹的配置一項發生以下變化：如圖：

    關于爆炸視圖的設計樹的操作

    1. 我們可以點擊每個爆炸，顯示爆炸、刪除、重新定義爆炸；

    2. 對每一個爆炸步驟，可以分別定義、刪除該步驟

    3. 爆炸和不爆炸狀態，其爆炸步驟前面的圖標不一樣：注意不同的狀態。紅色（爆炸）和黃色（不爆炸）

    4. 可以在設計樹中拖動（復制）爆炸：使當前的爆炸的配置處于激活狀態，拖動爆炸視圖圖標，來將爆炸視圖從一個配置復制到另一個配置中。注意：別的配置不能有爆炸，這里也遵守一個配置只能有一個爆炸的規則

    5. 不能刪除不激活的配置中的爆炸視圖

    6. 在圖形窗口的任何地方或已經爆炸的視圖的設計樹的爆炸視圖圖標上，單擊右鍵并選擇解除爆炸

    爆炸一個裝配體方法和步驟

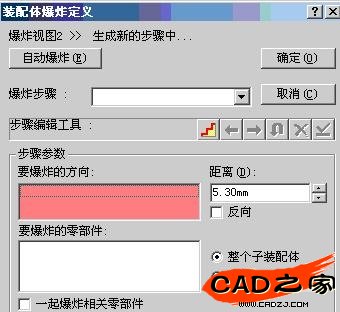

    1 單擊插入、爆炸視圖。 此時會出現下列這些步驟編輯工具的裝配體爆炸對話框:

    2 單擊新建。裝配體爆炸對話框展開。

    3 單擊零部件的邊線或面，其方向是與您要爆炸的方向相平行。

    此時會出現預視箭號并且在要爆炸的方向:方框內會顯示出您所作之選擇。如果預視的箭號方向是錯的話，請選單擊反向。

    4 在設計樹或圖形區域上，選擇您要爆炸的零部件。

    在要爆炸的零部件:方框中將出現零部件名稱。


    5 單擊應用。

    此時零部件將從裝配體中爆炸開來。


    6 將綠色的控標拖動到適當?shù)奈恢谩Ｈ绻胍獙⒘悴考旁谔囟ǖ木嚯x，請在距離:方框中輸入距離。

    7 單擊應用來更新此步驟。

    8 當您對此爆炸視圖滿意時，單擊確定。

    如果您要增加更多的爆炸步驟到爆炸視圖中，請單擊新建，重復步驟 3 到 7直到完成所有的步驟，然后單擊確定以完成爆炸視圖。請記得在定義每一步后，單擊應用

    §14.7 干涉檢查

    在裝配過程中，我們進行干涉檢查的辦法有兩種：

      * 在移動零件過程中檢查

      * 裝配，利用工具檢查

    1.利用移動的方法檢查

      1. 裝配零件以后，如果該零件處于非固定狀態或未被完全約束，我們都可以移動它。點擊移動：

      2. 移動需要檢查的零件

      3. 在設計樹的"屬性"標簽中，選中干涉圖標旁邊的方框，激活干涉檢查功能

      4. 如果零件間存在干涉，則被拖動零件處于高亮顯示，并表示干涉區域。

      5. 如果選中"碰撞時停止"，在在移動過程中，干涉時，零件無法移動，此時可以利用屬性標簽中頂端的的對話中，強制移動零件到不發生干涉的另一側。

      6.


    2.裝配完成后檢查

    檢查裝配體中任意二個零部件的部份是否占有相同的空間。干涉體積之邊線會被高亮顯示以表示零部件的重疊部位。(一次顯示一個干涉體積。) 于裝配體中作零部件間之干涉檢查:

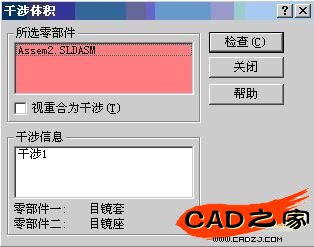

    1 單擊工具、干涉檢查。 出現干涉體積對話框。


    2 選擇兩個或多個零部件， 選擇零件方框中列出所選零部件之名稱。

    3 如果您想使重合的實體也列為干涉，請單擊重合時干涉。 注意:重合是指兩個實體重疊，例如，一個面重疊于另一個面上。



    4 單擊檢查。 如果其中有干涉的情況，

    干涉信息方框會列出發生的干涉(每對干涉的零部件會列出一次干涉的報告)。當您單擊清單中的一個項目時，相關的干涉體積會在繪圖區中被高亮顯示，還會列出相關零部件的名稱。 ?干涉體積是以包圍干涉區域的邊界方框的長、寬、高作為報告格式。 而這些數值會顯示在繪圖區的零部件上。

    5 在對話框打開狀態下，您可以選擇其他的零部件來作干涉檢查。

    6 如果新選的零部件有干涉情況，您可以單擊檢查來查看之。 系統會顯示干涉體積，顯示的三個尺寸分別為長、寬、高三個方向的值

    7 單擊關閉以退出對話框。 在退出對話框的同時，干涉體積也會同時解除。
