§14.1.6 工具條-智能裝配

    您可以在裝配體中添加SmartMates，即使零部件已被使用在其他配合中。當您拖動零部件就位時，可以通過推理潛在的配合對象來生成。

    如果零部件已在其他配合中使用，您僅可以在配合允許的自由度范圍內移動該零部件。

    在移動零件時生成SmartMates：

    1、單擊裝配體工具欄上的 SmartMates  。

    2、在您想要配合的零部件上，雙擊來選擇配合實體(面、邊線或頂點)。

    3、拖動所選的零部件到另一個零部件上，直到SmartMates指針指示將添加配合。如要反向?qū)R狀態，請按 Tab 鍵。

    - 或 -

    在第二個零部件上，單擊對應的配合實體。

    提示:如果您要選擇的實體隱藏在其他之后，請從快捷菜單中選擇選擇其他。

    單擊右鍵(N)直到所需的項目被高亮顯示時，單擊左鍵(Y)。

    當您移動帶有所選配合實體的零部件時，零部件將會以透明的外觀顯示。這表明您在拖動時可以推理潛在的配合對象。

    以正常的外觀(不是透明的外觀)顯示零部件:

    請在拖動時按住 Shift鍵。這可以幫助您了解配合完成時裝配體的外觀。如要回到透明外觀，請釋放 Shift鍵。

    在拖動時暫停對SmartMates的推理:

    請按 Alt 鍵。然后您可以用正常方式拖動零部件。當您想要再次推理潛在的配合對象，請再次按 Alt 鍵。

    §14.1.7 工具條-編輯零件

    編輯零件(Edit Part)

    可在裝配體中編輯零件(零部件)，該零件亦可利用組裝件內周圍的其他幾何當作參考來生成新的特征。當在裝配體中編輯零件時，您所繪制的草圖可能會利用裝配體中的任何一個邊線或參考其尺寸標注到其他零件或邊線上，而特征也可以使用其他 終止條件(end condition) 到其他的零部件，例如成形到某一面。

    在裝配體內編輯零件:

    1 在FeatureManager 設計樹或圖形區域中用右鍵單擊零部件。

    2 單擊，或從右鍵菜單上選擇編輯零件。 標題欄顯示當前正打開進行編輯的裝配體內的零件名稱。 注意雖然整個裝配體仍為可見，但窗口右下角狀態欄中的信息表明您當前正在編輯零件文件。 如果您在上色查看模式下，F(xiàn)eatureManager 設計樹與繪圖區中您正在編輯的裝配體零部件轉為粉紅色，其他的零部件為灰色。(若不在上色模式下，您正在編輯的裝配體零部件的邊線為粉紅色。)

    3 使用在工具命令菜單下的草圖繪制實體、草圖繪制工具、標注尺寸、及幾何關系來對零件作所需的改變。在插入的命令菜單中選擇基體、切除和/或 特征來生成拉伸或其他特征。

    4 若要回到編輯裝配體狀態，請再單擊，或在繪圖區任何處單擊右鍵并選擇編輯裝配體:裝配體名稱。

    注意: 當您在一個裝配體中編輯零件時，請不要預期使用成形到下一面的拉伸終止條件能夠?qū)⑻卣骼斓窖b配體中另一個零部件上的面，成形到下一面的選項只能成形到同一個零件上的下一個面上。成形到某一面與成形到一頂點的選項則可以使用在裝配體中另一個零部件的幾何上。

    §14.1.8 工具條-配合零件

    配合(Mate)

    在一個裝配體中配合零部件。

    在一個裝配體中配合零部件：

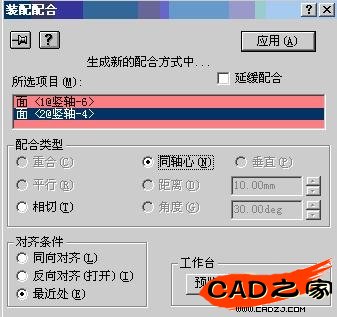

    1 單擊裝配體工具欄中的 或單擊插入、配合。 裝配配合對話框出現。如要使此對話框在您工作時保持于適當位置，請單擊固定鈕 。這樣，您就可以連續編輯幾個配合的定義而不必退出裝配配合對話框。

    2 在零部件上選擇所需的面、邊線、頂點或參考基準面。 您所選擇的實體均會顯示于所選項目方框中。

    3 選擇所需的配合類型和對齊條件。(只有對于所選實體有效的類型和條件才可用。)

    4 在作業臺區域中，單擊預覽。零件移動到您指定的配合關系中。

    5 如果您想定義多個配合，請單擊延緩配合，然后一次將它們?nèi)壳蠼狻．斈P(guān)閉對話框或取消選擇此復選框時，選擇此復選框時所定義的配合都會被求解。

    6 如果配合方式不正確，請單擊撤消，改變選項以適合您的要求，然后再單擊 預覽。

    7 對配合方式滿意時請單擊應用。當您關閉裝配配合對話框時，所有延遲的配合條件都被求解，零部件會移至指定的位置，并且此配合會被添加適當?shù)呐浜辖M中。

    §14.2 設計樹的應用說明

    本章內容適合于工程圖、零件和裝配。

    設計樹中包含的正在操作的項目的所有項目，因此，如何正確應用設計樹，對我們的使用很有幫助，可以很大程度地提高我們的使用效率。

    設計樹使用以下規則:

    1.在零件中

    ●如果某特征圖標前的符號添加一個重新生成的符號，如 ，說明此特征被修改過，但沒有重新生成，需要重新生成模型
    ●在項目圖標的左邊有標注，表示該項目有于之相關的項目存在，例如對于拉伸基體特征來說，其草圖就是相關項目。 單擊以展開所有的項目并顯示其內容，單擊以展開所有的項目并顯示其內容。 要一次折疊所有展開的項目，右鍵單擊設計樹頂端的文件名稱，然后選擇折疊項目。
    ●如果草圖有完全的定義，則不會有任何符號出現
    ●如果位于計樹中的草圖名稱是接在(+) 之后，如圖示圖標： 則這個草圖有過定義；
    ●而如果是接在(-)之后則是欠定義 。
    ●如果是接在(?)之后則是未闡明清楚的草圖。

    2.在裝配中

    ●如果設計樹中的零部件名稱是接在(+)之后，則它們的位置是過定義的；
    ●如果是接在 (-) 之后則是欠定義；
    ●如果是接在(?)之后，則是位置未闡明清楚。
    ●如果是接在 （固定）之后則表示其位置是固定的(鎖定在某個地方)。
    ●在裝配體中，每一增加新的相同的零部件，其尾隨的中n 的數字亦跟著增加。
    ●如圖示：

    ●如果一個零件前的圖標為：，說明此零件被修改過，但沒有重新生成，需要重新生成模型

    §14.3 添加零件的方法

    我們新建一個裝配體文件后，需要將其他零件加入到本裝配文件中，有多種方法可以將零部件(零件或子裝配體)添加到一個新的或已存在的裝配體中。下面說明了幾種增加零件的方法

    一、使用菜單

    1. 在打開的裝配體中，單擊插入、零部件、已有零部件。

    2. 打開對話框出現， 雙擊需要的文件即可

    3. 在裝配體窗口中要放置零部件的區域單擊。

    4. 如果是裝入的第一個零件，光標的模樣為 ，可以用裝配體原點(裝配文件的原點)來令裝配體原點相交以插入零部件。

    5. 不是第一次插入零件，則光標通常為：，有放置零件之前，如果光標靠近某個中心原點，則光標變成，這樣使系統處于"推理裝配原點狀態。"直接在需要放置的地方單擊即可

    二、借助拖動放置來添加一個零部件

    1. 打開一個裝配體，然后打開希望插入該裝配體的零部件(或子裝配體)。排列兩個窗口使其同時可見。

    2. 選中零部件(或子裝配體)計樹菜單中的文件名稱，拖動進入裝配體窗口。此時，光標變成：

    3. 如果零部件具有多種配置，必須使插入的配置處于激活狀態下。

    三、拖動零件模型的實體來添加一個實體

    詳細操作方法見下節《自動裝配》

    在裝配過程中，如果我們從一個零件窗口中拖動它的某個面（平面或弧面），拖動到裝配文件中，我們發現更激動的事情：智能的裝配。

    1. 在零件窗口中選中零件的某面，拖動到裝配體文件。

    2. 注意光標的不同變化，圖標的不同變化說明的系統智能裝配中發現的裝配類型。

    3. 光標正確時，送開鼠標，零件即可自動裝配

    4. 在設計樹中的"配合組"中，也添加了相應的內容

    5. 看一下下面的例子：，綠色的零件是插入的零件

     四、從資源管理器添加一個零部件

    借助從 Windows 資源管理器拖動，來添加一個零部件:

    1. 從 Windows 資源管理器來拖動零件或裝配體文件到裝配體窗口中。當您以此種方式來添加零部件時，您不能推理裝配體原點。使用標準復制文件的光標來顯示:

    2. 如果零部件具有多種配置，選擇配置對話框就會出現。 選擇需要插入的配置，然后單擊確定。

    五、將一個調色板零件添加到裝配體

    將一個調色板零件添加裝配體：

    1. 當裝配體打開時，單擊工具、Feature Palette。
    2. 在Feature Palette 窗口中導覽至包含所需零件的文件夾。
    3. 從Feature Palette 窗口中拖動零件并將其放在裝配體窗口中。

        o 如果零件具有一個以上的配置，可用配置的清單顯示在選擇配置對話框中。選擇要使用的配置，然后單擊確定。
        o 如果您在零件中定義了一個配合參考，在將該零件放置到裝配體中時您可自動生成一些類型的配合。
        o 如果您在編輯一個管到子裝配體，可以從Feature Palette 窗口中拖動附件(T 型接頭、法蘭等)，并將其放置于草圖的頂點處

    六、復制零部件(Copying a Component)

    添加一個相同的零部件:

    1. 按住 Ctrl 鍵，然后在 Feature Manager設計樹中選擇零部件。

    2. 將零部件拖動到圖形區域中想放置的位置。如果想要的話，用裝配體原點(assembly origin)來令裝配體原點相交以插入零部件。

    §14.4 工具條-配合零件

    在一個裝配體中添加零部件以后，就需要考慮該零件和別的零件是什么裝配關系，這需要添加零件間的約束關系。

    1 單擊裝配體工具欄中的或單擊插入、配合。 裝配配合對話框出現。


    如要使此對話框在工作時保持于適當位置，單擊一下左上角的固定鈕 。這樣就可以連續編輯幾個配合的定義而不必退出裝配配合對話框。

    2 在零部件上選擇所需的面、邊線、頂點或參考基準面。 您所選擇的實體均會顯示于所選項目方框中。

    3 選擇所需的配合類型和對齊條件。(只有對于所選實體有效的類型和條件才可用。)

    4 在作業臺區域中，單擊預覽。零件移動到您指定的配合關系中。

    5 如果您想定義多個配合，請單擊延緩配合，然后一次將它們?nèi)壳蠼狻．斈P(guān)閉對話框或取消選擇此復選框時，選擇此復選框時所定義的配合都會被求解。

    6 如果配合方式不正確，請單擊撤消，改變選項以適合您的要求，然后再單擊 預覽。

    7 對配合方式滿意時請單擊應用。當您關閉裝配配合對話框時，所有延遲的配合條件都被求解，零部件會移至指定的位置，并且此配合會被添加適當?shù)呐浜辖M中。

    §14.3 添加零件的方法

    我們在添加零件時，如果采用拖動零件的幾何實體的方法，solidworks可以根據已有零部件的幾何特征，推斷要建立的裝配關系，我們可以根據solidworks的推斷，來進行裝配。我們稱它為"自動"裝配吧

    1. 使零件和裝配窗口同時看見（平鋪）。

    2. 拖動零件某些實體特征，（如線性或圓形邊線、臨時軸、頂點、平面、圓錐面或圓柱面，）到裝配體文件，當光標置于另一個零部件(潛在的配合對像)的實體上時，光標會變化以顯示solidworks推斷的配合關系，反映零部件放在該位置時會有什么樣的結果。零件預覽會捕捉適當?shù)奈恢谩?BR>
    3. 如果預覽顯示您需要反向?qū)R狀態，按 Tab 鍵切換對齊狀態(同向?qū)R／反向?qū)R)。

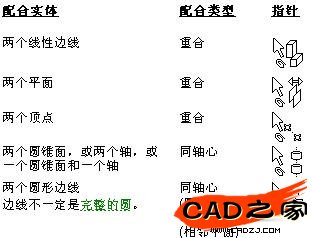

    4. 放置零部件。配合條件會自動添加。支持以下類型的自動配合：

    您也可以在裝配體的零部件間使用SmartMates  添加基于幾何體的配合。當您從打開的零件窗口中拖動零部件到裝配體中時，可使用某些其他的自動配合功能。但當您在裝配體中的零部件間使用SmartMates 時，這些功能將無法使用。

    * 如果零部件之間存在「栓和孔」幾何關系，您可以添加基于特征的配合。
    * 如果有圓周陣列的圓柱形特征，您可以用一個步驟添加三個配合。
