本文探討了機床夾具定位元件的SolidWorks二次開發相關內容。

　　SolidWorks是世界上第一個基于Windows的優秀三維設計軟件，工程人員在利用SolidWorks軟件進行機床夾具設計時經常會用到定位元件中的定位銷、支撐釘、定位心軸等定位元件，如果能夠開發出一個機床夾具定位件庫，當用到這些定位件時可以直接在庫中調用這些元件，那么就可以節省很大的時間和精力。本文即是講述運用Visual Basic對SolidwoAs進行二次開發，得到一個機床夾具定位件庫。

　　1 VB對SolidWorks開發的基本原理

　　(1)SolidWorks API應用程序接口，是基于ActiveX Automation的編程接口，凡支持COM編程的開發工具均可對其進行二次開發。COM不僅定義了組件程序之間進行交互的標準，而且也提供了組件程序運行所需的環境。對象鏈接與嵌入OLE技術是COM技術的應用，它使應用程序之間能通過數據嵌入或鏈接的方式共享數據。SolidWorks支持COM技術標準，同時也支持OLE技術。作為一個COM/OLE服務器，SolidWorks提供了大量的API/COM OLE對象以及這些對象所擁有的方法和屬性，涵蓋了全部的SolidWorks的數據模型，用戶通過在客戶應用程序中對這些API對象及其方法和屬性的操作，可以實現SolidWorks的功能定制與擴展，滿足用戶的專業要求。

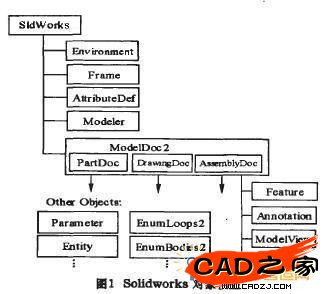

　　(2)SolidWorks的對象模型屬于多層次的對象網絡(其結構見圖1)。其中Sldworks對象位于最頂端，它為VB對SolidWorks工作環境進行訪問處理提供了接口。通過此對象可以對SolidWorks工作環境進行添加菜單、刪除菜單、添加工具條、打開文件、新建文件、退出SolidWorks系統等操作。用VB調用SolidWorks中的API函數，還可以完成零件的建造和修改;實現零件各特征的建立、修改、刪除和壓縮等各項控制;提取零件特征信息，如特征尺寸的設置與提取，特征所在面的信息提取及各種幾何和拓撲信息。

　　在對SolidWorks進行二次開發時，首先要建立SolidWorks的鏈接，創建SolidWorks的應用對象：

　　Dim swApp AsObjeet

　　Set swApp =CreateObject("SldWorks.Application")

　　通過這個函數，就打開了SolidWorks的接口，這時就可以調用它的子函數了。例如在上視基準面上插入草圖：

　　boolstatus=Part.Extension.SelectBylD("上視基準面"，"PLANE"，0，0，0，F(xiàn)alse，0，Nothing)Part.InsertSketch2 True

　　2 夾具庫的開發

　　2.1 開發方法

　　機床夾具零件的通用性比較好，就像標準件一樣，因此我們可以利用Access建立機床夾具定位件的各種元件的尺寸數據庫(如圖2所示)，然后利用VB編程設計出來一個設計定位件庫的界面(如圖3所示)，在這個界面中利用制定好的數據庫中的尺寸來驅動建模，從而在SolidWorks界面中生成需要的定位件。

　　2.2 開發流程

　　(1)數據庫分析在進行機床夾具定位件設計過程中需要用到的各種零件，利用Microsoft Access為每一種零件建立零件尺寸數據庫，如小定位銷尺寸數據庫、V型塊尺寸數據庫等。在數據庫建成后，在應用程序中通過VB自帶的數據控件與相應的數據表鏈接。

　　(2)參數化模型針對要建立的實體，先分析其結構，使所建立的特征盡可能簡單，參數尺寸盡可能少。用SolidWorks建立模型，并利用宏錄制其建模過程，建立一宏文件(即內部編程)。然后復制并粘貼宏代碼到VB中，對代碼做一定的修改，用變量代替宏代碼中的關鍵數據。這些變量的數據來自于Microsoft Access數據庫中的某一種零件的數據表，通過程序驅動變量，實現模型的建立和更新。根據設計者給出的關鍵參數在程序內部自動執行，無需人工干預。

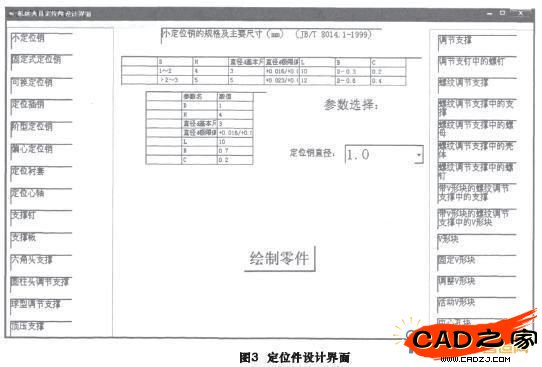

　　(3)操作平臺以VB 6.0為開發工具，通過調用SolidWorks API函數建立機床夾具定位件操作平臺。以小定位銷為例，操作平臺界面見圖3示。可以直接從VB里啟動該操作平臺系統，或者在應用程序開發、測試完畢后，將其編譯成可執行文件，在SolidWorks的裝配界面中添加菜單項，通過菜單項調用可執行文件，啟動該操作平臺系統。

　　數據處理調用Microsoft Access數據庫，通過VB中的數據庫控件Adodc鏈接數據庫，通過MSHRexGrid控件顯示數據庫信息，通過MSH‰Gfid中的記錄數據選擇需要的零件型號，點擊"繪制零件"按鈕，即可驅動SolidWorks自動創建相應型號零件模型。

　　3 實例應用

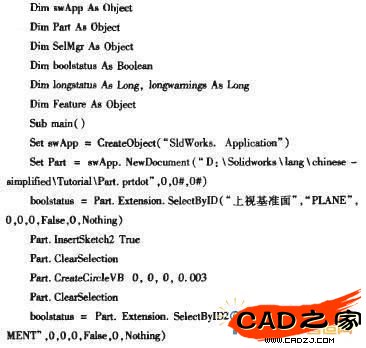

　　下面以生成小定位銷為例來說明如何利用這個界面來生成零件。首先在操作界面中單擊界面左邊的"小定位銷"按鈕，然后會在中間的表格中出現此種零件的不同的零件規格尺寸，選擇其中的一種尺寸，然后單擊"繪制零件"按鈕即可自動打開SolidWorks界面并生成小定位銷零件模型下面是生成小定位銷的部分程序：

　　通過上述方法設計的機床夾具定位件開發平臺能夠極大地方便工程人員進行機床夾具設計，大量節省設計人員的時間，提高效率。
