在solidworks主要有以下三種方法創建螺紋：插入裝飾螺紋線、掃描切除畫法和插入異型孔。簡單介紹它們的優缺點。

一、插入裝飾螺紋線

     裝飾螺紋畫法的優點是它省時省力，顯示速度快占用內存小并且產生的螺紋工程圖符合國標的螺紋畫法；它的缺點是螺紋只顯示外觀，沒有詳細的螺紋特征。因此為了出工程圖方便，一般推薦裝飾螺紋畫法。

方法：

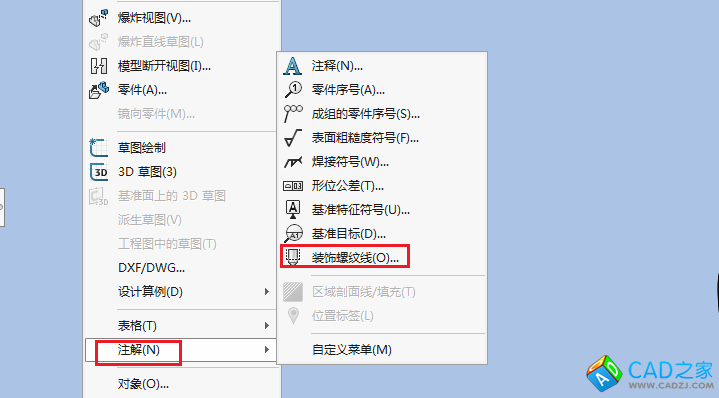

1.點擊【插入】-【注解】-【裝飾螺紋線】，彈出如下的窗口。



2.設置螺紋的參數。



二、掃描切除畫法

掃描切除螺紋畫法的優點是其螺紋特征真實具體，可以用于CAE分析計算螺紋的強度等；其缺點是過程比較復雜，顯示時比較占用內存，并且該畫法螺紋的工程圖不符合國標螺紋畫法。



三、插入異型孔方法創建螺紋孔

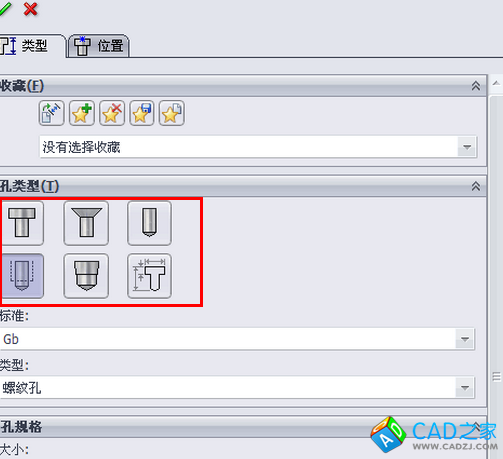

方法：【插入】－【特征】－【異形孔】，選擇插入的異型孔的類型及尺寸即可。



總結：根據我的經驗來說，我比較看重第一個和第三個方法，因為我們不是簡單的畫三維圖，我們還要出工程圖，甚至要圖紙打印下發。所以對于出工程圖來說，第一種插入螺紋裝飾線非常的方便，對于異型孔不能表達的完全可以用裝飾螺紋線來表達，其他的螺紋同樣也可以用第三種異型孔來完成，并且出工程圖標注非常的方便和順手，同時又滿足國標的畫法。所以我推薦使用第一種和第三種
