副標題#e#  1 SolidWorks軟件特點
    該軟件是美國SolidWorks公司的產品，相對于二維CAD軟件來說，有許多優點。其中之一就是它能真正體現出設計者的設計意圖，擺脫了二維CAD軟件純粹繪圖的作用，是目前機械設計的發展方向。在SolidWorks中，無論是草圖、特征或者裝配中的尺寸，都是"驅動"的作用，是所標注對象的幾何數據庫的內容，而不是對所標注對象的"注釋"。而且驅動尺寸始終與標注對象關聯。
    SolidWorks有很強的三維造型功能。它利用拉伸、旋轉、掃描、放樣和加厚度等特征造型技術生成形體；通過系列零件設計表，可實現系列零件設計；通過三維和二維設計之間的"全相關"設計特點，可自動生成已有零件和部件的工程視圖。使得設計人員可以更加專注于"構思和設計"。
    2 SolidWorks曲線、曲面概要
    SolidWorks提供了曲線和曲面的設計功能，曲線和曲面是復雜和不規則實體模型的主要組成部分，尤其在工業設計中，該組命令應用的更加廣泛，曲線和曲面使不規則零件模型的繪制更加靈活、快捷。其中，曲線是組成不規則零件的基本的要素，SolidWorks提供了繪制曲線的工具欄和菜單命令。
    3 投影曲線的作用
    在產品設計的過程中，我們常常繪制的曲線都是二維曲線，但更多的時候我們需要的是三維曲線，尤其是在建構復雜的產品模型，面對很多變換的空間曲線，在這個過程中，我們需要通過不同的方法來構建空間中的曲線，在SolidWorks軟件中，我們可以使用3D樣條曲線來實現，也可以通過

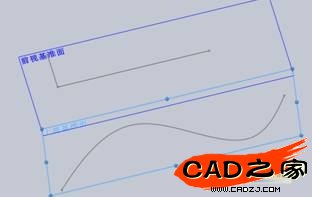

    1、首先，分別繪制兩個不同的線條草圖如下圖。且兩個草圖不在統一草繪平面中。繪制的兩個現象會分別垂直于所在的平面進行相交來求得公共線，所以我們在設計的過程中，要充分了解自己所要的曲線的形狀，RIGHT、FRONT、TOP方向的線條形狀，這樣才能最終得到你想要的圖形。




    圖. SolidWorks2009 在不同的草繪平面內繪制兩個草繪線條

    2、在這里面一定要注意是相交的基準面，如下圖。因為系統會將每個草圖沿其所在的平面的垂直方向投影，以得到相應的曲線，最后這兩條曲線在空間中相交而生成一條新的三維曲線，否則不能生成投影曲線。


    圖. SolidWorks2009 相交的基準面

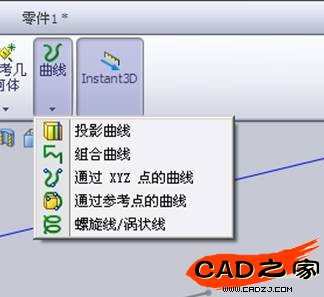

    3、單擊曲線工具欄中的【投影曲線】命令，或者在插入菜單欄中選擇該命令。


    圖.SolidWorks2009 投影曲面命令
