副標題#e#  前言

    隨著三維計算機輔助設計（3D CAD）應用軟件功能不斷的發展，三維CAD設計技術在企業中的應用越來越普及。圖紙承擔著設計交流與設計信息傳輸?shù)膬纱笞饔茫瑸榱讼虍a(chǎn)品加工、模具設計及產品檢驗等后期工序提供詳細的描述信息，二維圖紙是必不可少的。

    眾所周知，企業一般會基于某一標準(例如：我們的國標GB、 國際標準ISO等)的基礎上進行更改，制定一套標準化的企業標準模板及圖紙格式，形成企業內部的標準，規范工程師的圖紙制作。有些大型企業甚至制定統一的圖紙標準要求供應商采納使用。圖紙內容含尺寸標準、公差、基準、技術要求、字體等大量要素，如何根據不同地區的客戶標準要求，高效地制作圖紙并對其進行驗證，以確保工程師所繪制的圖紙滿足預定義的設計標準，則成為了企業標準化部門和工程師追求的目標。SolidWorks作為主流的三維設計軟件，以技術創新著稱，與其他軟件相比較，SolidWorks在這方面有何獨到之處呢？圖紙制作SolidWorks完全可以應付自如，當然SolidWorks圖紙制作不是本文的討論內容。本文將重點討論圖紙的標準化、規范化應用。

    2005年SolidWorks 2006新版本發布時，作為新增功能之一 ——SolidWorks Design Checker（設計審閱器）專門為工程圖圖紙標準化管理服務，可針對工程圖的準確性和完整性進行檢查，這樣工程師便知道是否遵守了企業內部標準，它用圖形標識有問題的地方，并會生成檢查結果報告，使傳統的手工審圖批注成為歷史。目前最新版本的SolidWorks 2009 Design Checker不僅可以對工程圖圖紙進行檢查，還可以對零件文檔、裝配體文檔進行檢查。SolidWorks Design Checker與 SolidWorks用戶界面完全統一，便于操作使用。


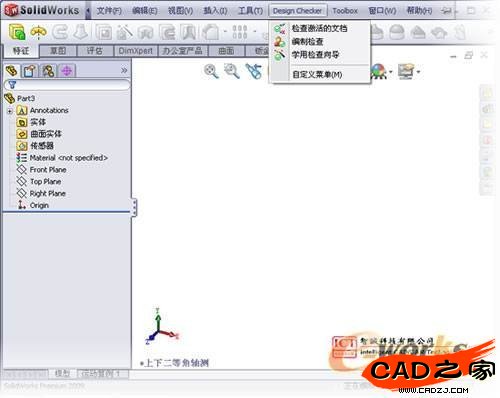

    圖1

    SolidWorks Design Checker支持的設計元素
    SolidWorks Design Checker 可以針對文檔檢查等7大類型共52項內容進行評估驗證，如圖2：
    1. 文檔檢查——尺寸標注標準、自定義屬性、字體等；
    2. 注解檢查——箭頭樣式、注解字體和 GTOL 基準等；
    3. 尺寸檢查——覆蓋尺寸、箭頭樣式、單位等；
    4. 工程圖文檔檢查——圖紙格式、圖層、標題塊等；
    5. 零件文檔檢查——指定給零件的材料；
    6. 裝配體文檔檢查——零部件材料、配合錯誤/警告、外部參考引用等；
    7. 特征檢查——特征錯誤/警告和完全定義的草圖。

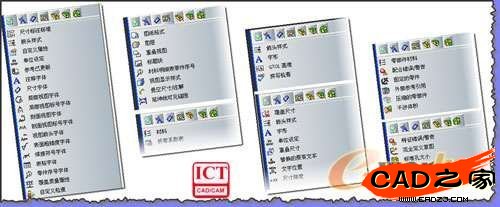

圖2

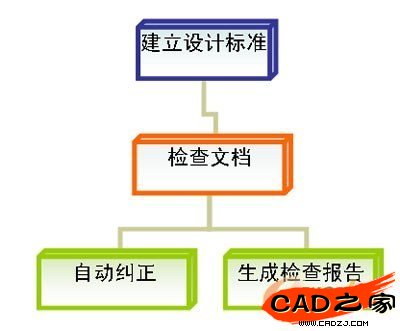

    SolidWorks Design Checker工作流程圖


圖3

    建立設計要求（標準文件以.swstd文件存在）
    SolidWorks Design Checker生成標準文件的兩種方法：
    一、 使用“編制檢查”工具

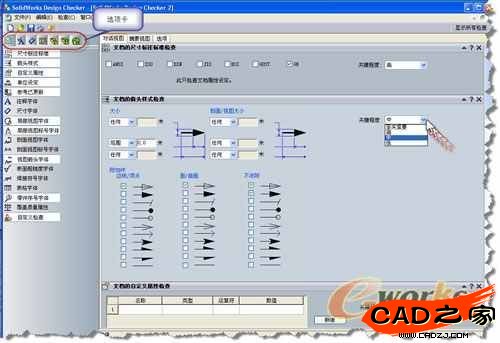

    選擇各個選項卡下對應要求文檔中的檢查，然后在對話視圖其中編輯任何準則，并設定每種類型中的檢查之關鍵程度級別（默認設定為“高”）,檢查項目以白色背景高亮顯示。



    圖4

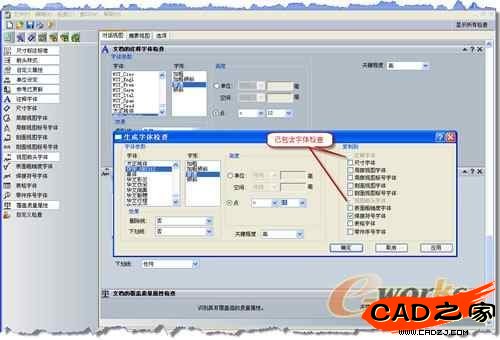

    當幾個或全部字體檢查項目要求使用相同的值時，可將其中一字體檢查的值復制到其它字體檢查，而不必重新輸入值。復制字體只可運用于當前未包含的任何字體檢查的項目，建議在設定復制字體之前取消已包含字體檢查且該檢查是與其他類型字體一致的檢查。



    圖5

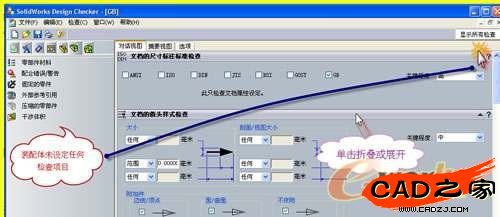

     當“顯示所有檢查”白色高亮時，對話視圖中不僅顯示當前選項卡的檢查，而且顯示文檔中的所有檢查，單擊檢查的標題欄以展開或折疊。



    圖6
