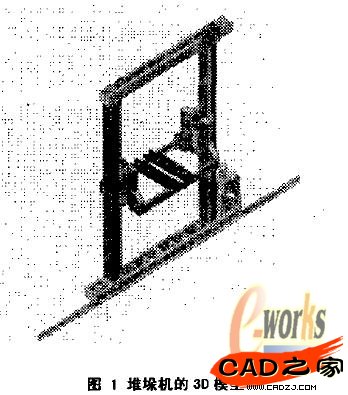

副標題#e#    物流倉儲設備已經受到制造行業的普迫重視.堆垛機是物流倉儲的主要設備，實現堆垛機的參數化系列設計對提商設計工效、縮短設計周期，加強企業竟?fàn)幜哂鞋F(xiàn)實意義。目前堆垛機設計主要采用2D設計，效率很低。參數化系列設計運用現代設計方法和手段，對提高企業設計效率，改善產品質量,以及企業信息化建設和持續發展具有不可忽視的推動作用。同時由于倉儲設備是按定單制造，按照定單要求快速可視化使用戶看到產品的3D模型，也是企業在竟標中點得定單的關鍵，從而使企業將注意力集中到快速響市場變化，按照用戶的高度個性化需求組織設計和生產，確保以最低成本，最好質量，最快速度，滿足各類用戶的要求。圖1為堆垛機的3D模型。


    堆垛機參數化系列設計的目標定位在建立一套堆垛機輔助設計工具，旨在提高工效、縮短設計周期。它包括設計計算、結構分析及自動3D建棋和生成工程圖，它將大盈減少目前設計工作中的重復勞動，有利于緩解資源和任務間的矛盾，有利于將產品設計與產品的結構分析、運動機構分析和生產加工處理等溶為一體。也能為更新結構留有隨時添加的余地，充分考慮和發揮設計師的能力。

    1. 實施規劃

    1.1設計對象與開發平臺的確定

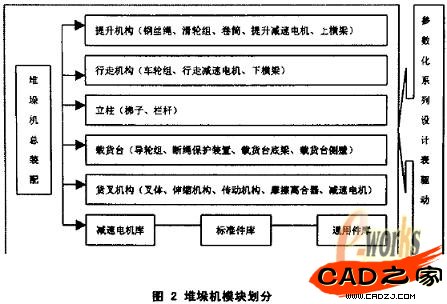

    選取雙立柱式堆垛機作為實施目標，將堆垛機按照圖2分為若干關鍵模塊和支撐庫，包括:①提升機構:②行走機構:③立柱:④載貨臺;⑤貨叉機構;⑥電機庫;⑦標準件庫:⑧通用件庫等。以SolidWorks2001作為圖形平臺，由于該平臺具備系列零件設計表的開發功能。


    1.2設計方案的制定

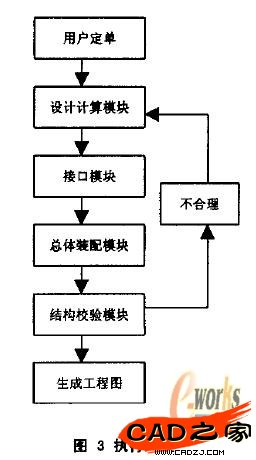

    考慮產品設計的復雜性，盡量減少相互關聯的程度，充分發揮設計個性，因此參數化設計從模塊作起，將堆垛機劃分成若干模塊，并使每個模塊作到可參數化。根據現有的條件，設計將分至少兩個階段。第一階段須完成:模塊和模塊中零件的建模，模塊的裝配，零部件的參數化，模塊的2D工程圖，工程圖的標注和圖面整理，以及參數化設計表的整理工作。第二階段，可手動方法修改參數設計表，然后生成整機模型并做改進修改;最后通過設計計算參數與參數設計表的接口，完成自動驅動，執行流程如圖3所示。


    1.2設計方案的實施

    1.2.1實施步驟

    第一階段將完成周邊的所有繪圖模塊，并且可以手動修改參數設計表以驅動模型的生成。參數設計計算模塊根據輸入的原始設計參數，經計算產生機器各主要零件，機構和結構的參數。這個模塊可以獨立使用，作為設計計算軟件以獲取所需的數據及外購配套件的選擇參數。

    第二階段完成接口模塊，將參數設計計算模塊的輸出數據轉化成模型生成模塊所需的輸入?yún)?shù)。這部分工作主要是編程難度較大，需要相應層次的軟件設計人員去完成，因而設想根據實際條件作為的主要工作 (包括參數設計計算模塊)。

    1.2.2實施方法:

    (1)盡快將模塊細化，以獨立的功能劃分模塊以適應設計個性和參數化實施的要求。
    (2)先忽略細節，保證大摸樣的實現，然后在完成與參數化設計無相關關系的其它細節。
    (3)標準件、通用件使用獨立的文件目錄。這部分零部件都有標準化和系列化的特點，在少數參數的驅動下即可完成不同規格模型的生成，獨立建立文件目錄便于標準件、通用件的管理和數據追加。
    (4)保持堆垛機的標準模式，其外形尺寸與其載運的貨物單元有關，按相應的順序確定各個部件模型的結構尺寸。
    (5)在模型結構的基礎上，裝配相應的零部件，再修改局部結構，并使其保持固定的裝配關系。
    (7)整理參數設計表，并做必要的說明，以便于接口模塊的建立和手動方法實施。
    (8)生成和整理 2D工程圖，2D工程圖標注，明細表的整理。
    (9)模塊的測試和改進.
