2008年9月，DS SolidWorks公司發布了今年的新版本SolidWorks Premium 2009 ，其擁有250 項以上的增強功能、卓越的速度和突破性的性能。新版本最根本的目標是簡化工程設計人員的軟件操作；從全局上縮短產品開發的整個周期。針對組合件、大型工程圖與一般常用指令三大項目，新版本相比SolidWorks 2008的效率分別提高2.6倍、6.2倍和8倍。整體效率提高達到65%，按此計算，以往需耗費一個月的工作現在在兩個星期內即可完成。

    SolidWorks 2009 十大亮點

    ·大型裝配體和工程圖的性能改進；
    ·Speedpak (簡化大型裝配體)；
    ·仿真顧問；
    ·完全的BOM管理；
    ·仿真?zhèn)鞲衅鳎?
    ·ECAD與MCAD的集成；
    ·2D工程圖的加強；
    ·鈑金（由實體直接轉換而來）；
    ·模具功能的加強；
    ·裝配間隙的檢查

    1、大型裝配體處理功能的改進

    SolidWorks 2009 已針對大型復雜裝配體提高了性能。 提高性能的命令包括： 窗口選擇，復制、添加、保存和刪除子裝配體，以及添加和編輯配合。

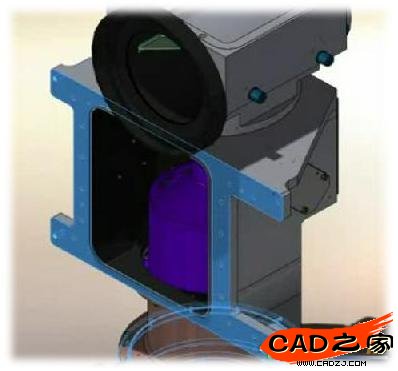

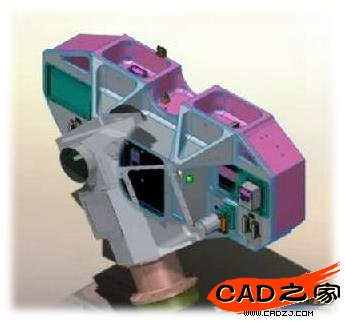

    2、Speedpak (簡化大型裝配體)

    功能1、選擇性的使用內存。SpeedPak 讓用戶對桌面資源的實用更具策略性，從而在不犧牲圖形細節和工程圖的精度下處理復雜的子裝配體。就像在SolidWorks其他地方編輯子裝配體一樣，在SpeedPak中選擇需要的面和零部件，指定其為關鍵的面和孔，這些面和孔將被用于安裝到更大的裝配體上。


    當將一個SpeedPak子裝配體裝配到更大的裝配體時，視覺效果上可以看到所有的圖形細節，實際上只有那些被SpeedPak選中的面和孔會使用計算機資源，而裝配之后的模型仍然完整。


    功能2、高效協作。可以使用SpeedPak與其他SolidWorks用戶分享裝配體，但不必發送所有相關的零部件文件，因為相關的零部件信息都儲存在裝配體內。

    功能3、快速繪制工程圖并保留圖形精度。在SpeedPak繪制工程圖過程中，工程圖中的細節會始終存在并與SpeedPak零部件充分交互，可以執行所有的常規出詳圖任務，包括尺寸標注或生成材料明細表。


    3、仿真顧問

    許多模型設置菜單中都添加了"仿真顧問"，幾乎可以在仿真的每一階段中提供專家意見。 系統通過直觀的問答工作流程，提示用戶選擇更有效更準確的方法，因為在項目之初這些方法可能并不明確。

    4、完全的BOM管理

    ·支持 SolidWorks 工程圖和裝配體材料明細表
     SolidWorks 企業級 PDM（產品數據管理）現在顯示在 SolidWorks 裝配體和工程圖文件中創建的材料明細表。 在 SolidWorks 2009 材料明細表中所做的編輯將自動反映在 SolidWorks Enterprise PDM 系統中。

    ·切割清單和焊件材料明細表
    使用管理工具內新的材料明細表類型功能，用戶就可以顯示某個多實體零件的切割清單或焊件材料明細表 (BOM)。 這些材料明細表顯示在"材料明細表"選項卡中，可以通過下拉式清單進行選擇。

    5仿真?zhèn)鞲衅?BR>
    傳感器監控零件和裝配體的中的所選屬性，并且在值偏離用戶指定的限制時發出警報。 傳感器的類型包括質量特性、測量、干涉和 SolidWorks 仿真數據。 SolidWorks 仿真中的傳感器工具可以讓用戶設置設計目標，如許用應力、許用位移，甚至包括零件重量。 傳感器會跨多個算例監控結果，并在違反任何設計目標時向用戶發出警告。

    6  ECAD與MCAD的集成

    ·IDF 和 PADS ASCII 導入CircuitWorks 可以自動地創建準確的電路板的 SolidWorks 裝配體及其部件，如有需要，還可以在裝配體內顯示輪廓外形、禁止布線區、區域和注解。 由于 CircuitWorks 是一個雙向系統，使用 CircuitWorks 可以將 SolidWorks 零件和裝配體以 IDF 文件格式導出，因此可以把它們導回 ECAD 系統。 然后用戶可以放置剩余的電氣部件和互聯等寬線。

    ·電氣部件庫可用更為復雜的模型替換 CircuitWorks 創建的部件，從而供 SolidWorks 2009 在隨后的電路板設計中使用。 CircuitWorks 庫允許用戶定義哪個零件或裝配體用于代表一個部件。

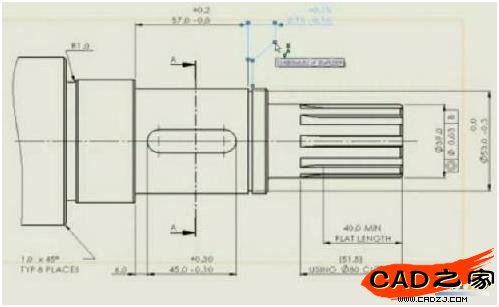

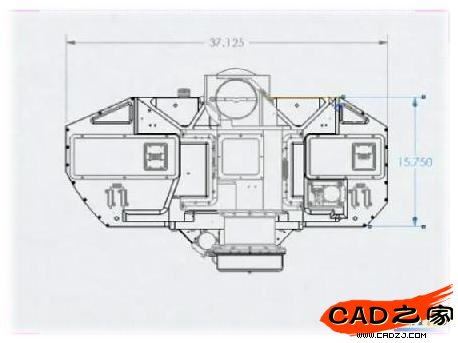

    7、2D工程圖的加強

    SolidWorks 有許多針對工程圖的增強功能，包括： 支持自定義工程圖標準、在工程圖上全面編輯材料明細表、改進的詳圖定位控制、新的打印選項、自定義線條粗細和樣式以及對草圖開槽出詳圖。


    利用這些增強功能，要給帶有線性尺寸的細小特征出詳圖出詳圖，就跟在延伸線上加一個轉折并拉到所需位置一樣簡單。給孔、倒角、直徑和圓角的引線添加、轉折也同樣方便，使得工程圖更見簡潔易讀。

    過去圓角和倒角的位置是由零件的建模方式?jīng)Q定的，在SolidWorks 2009中可以把尺寸標注引線拖放到同一特征的另一條邊線上。與孔的標注一樣，如果一個陣列中第一個孔的位置與工程圖不符，只需要把它拖放到陣列中的另一個實例上，即可修改。

    8、鈑金（由實體直接轉換而來）

     工程師經常創作出初步的實體設計，這些設計將被制作成鈑金零件。 SolidWorks 2009 可對這一過程進行自動化處理。 用戶可以設計一個實體零件以滿足空間需求，然后指定材料厚度、折彎邊線以及所需切口。 SolidWorks 會自動將零件轉換成鈑金。

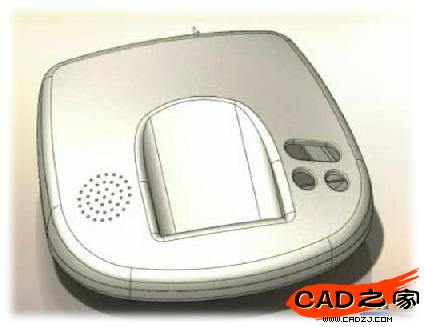

    9、模具功能增強

    ·塑料零件設計特征 - 唇緣和凹槽以及帶拔模的筋
     新功能可以幫助塑膠模具或鑄造零部件設計人員更好、更快的設計產品。自動創建唇緣和凹槽扣合特征，以便對齊和裝配塑料零件。 當將拔模應用于一個筋特征時，用戶可以指定與零件其余部分交叉的筋部位的厚度。

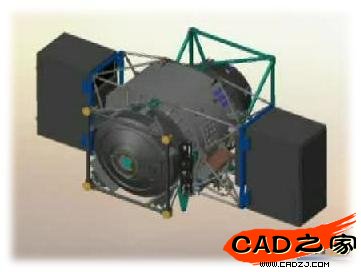

    10、裝配間隙的檢查

    "間隙檢查"使您能夠檢查某個裝配體內所選部件之間的間距，并且報告不符合指定最小值的間隙。 這個功能是對"干涉檢查"的補充，也包含在 SolidWorks 2009 中。
