副標題#e# SolidWorks FloXpress 為定性流量分析工具，它的操作簡單，并且易學易用。只要工程師對流體有一點基礎了解，就可以利用SolidWorks FloXpress進行分析，不要求工程師們有很強的專業知識。它是一款免費掛在SolidWorks上的插件，可以對單個出入口的模型進行流體分析，讓您洞察您的 SolidWorks 模型中的水或空氣流動。
如果要您要做更加復雜的流體分析，則需要利用SolidWorks Flow Simulation 。SolidWorks Flow Simulation包括有一系列氣體、液體、可壓縮液體、非牛頓液體、真實氣體、蒸汽，以及生成自定義流體的能力。SolidWorks Flow Simulation還可以輕易地對多個出入口的復雜模型進行流體分析。
下面，我將對SolidWorks FloXpress的使用做一個詳細的闡述。

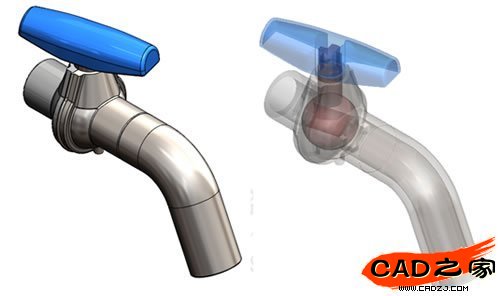

１． 首先打開將要進行分析的模型。此模型是一個閥體，如下圖：
如果要您要做更加復雜的流體分析，則需要利用SolidWorks Flow Simulation 。SolidWorks Flow Simulation包括有一系列氣體、液體、可壓縮液體、非牛頓液體、真實氣體、蒸汽，以及生成自定義流體的能力。SolidWorks Flow Simulation還可以輕易地對多個出入口的復雜模型進行流體分析。
下面，我將對SolidWorks FloXpress的使用做一個詳細的闡述。
１． 首先打開將要進行分析的模型。此模型是一個閥體，如下圖：

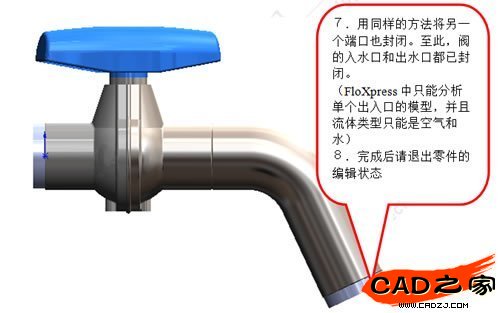

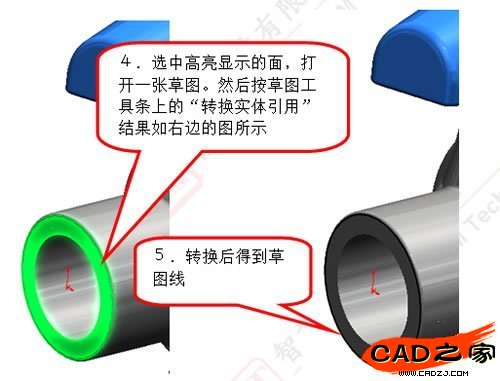

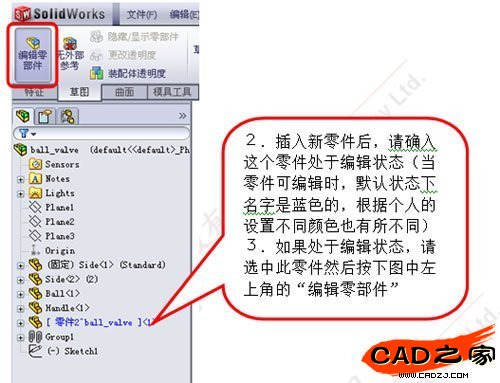

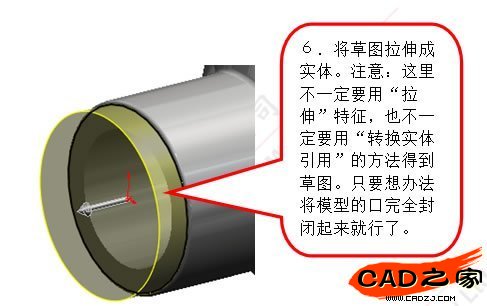

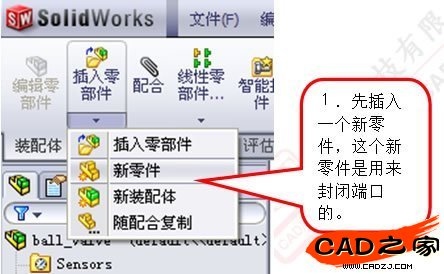

２． 拿到模型后，第一步是先將閥體的兩個端口封閉。如果不封閉FloXpress將無法進行運算。
