引言
    隨著計算機輔助設計的快速發展,工程設計人員從傳統設計領域進軍到計算機設計中來,促進了世界范圍內生產率的提高.solidworks是一款優秀的機械三維設計軟件,采用solidworks可以促進科研成果的開發和轉化,加快國民經濟發展并加速?lài)?guó)防建設現代化.同時,它也是提高產品質量,縮短新產品研發周期,大幅提高勞動生產率的重要手段.本文主要內容是介紹利用solidworks中系列零件設計表對相似零件系列化設計與應用.
    1.系列零件設計條件
    solidworks中的配置讓您可以在單一的文件中對零件或裝配體模型生成多個設計變化。配置提供了簡便的方法來開發與管理一組有著不同尺寸、零部件、或其他參數的模型。采用系列零件設計表對相似零件進行設計一般要求各零件有相同的基本特征,外形 似相似但尺寸不同。這樣就可以減少設計工作的重復性，提高設計效率。
    2．建立零件基本特征

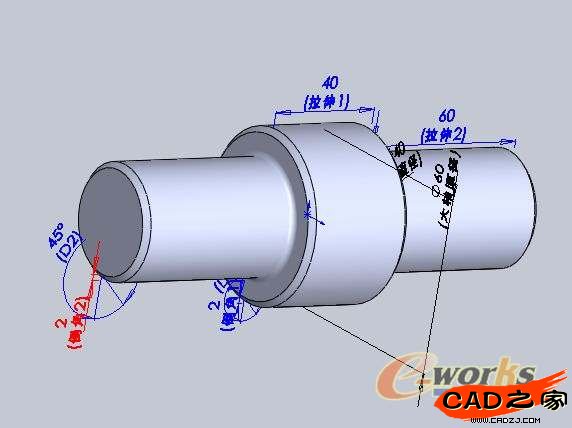

    首先以軸為例建立一個軸類零件，再以這個軸為基礎在系列化零件設計表中設計其它四根軸。如下圖所示


    在設計時，我們可以根據自己的要求將尺寸的名稱改成標準的名稱，方法是單擊要改的尺寸，出現尺寸對話框，在對話框中將主要值下的名稱改成需要的名稱。如下圖所示


    改變各個特征的名稱是為了在后續的工作中能更好的選取，必免尺寸過亂而造成錯誤。
