3．2預處理

   GB 3836規定。I類殼體的試驗壓力為l MPa水壓。由于殼體在進行水壓試驗時是逐步緩慢加載至最大，并保持以30 s上．所以分析類型確定為靜力分析。在進行試驗時，殼體和殼蓋的試驗分別進行，固定法蘭的隔爆面，然后向實體內部加l MPa水壓，觀察殼體和蓋產生的變形。在有限元分析時，固定殼體和蓋的法蘭面。載荷是向簡體、殼底和殼蓋的內壁加載垂直于內壁的l MPa的壓力。外殼自重以及水本身產生的壓力相對于試驗壓力來說很小，對其應力和變形影響也很小?？梢院雎圆挥嫞瑑H視為對外殼和殼蓋內側表面施加壓力。

   接著進行網格劃分。單元類型的選擇取決于結構的幾何形狀以及所要求的精度，由于圓筒形的殼體受力比較均勻，故采用系統默認的網格設定參數。

   3．3后處理

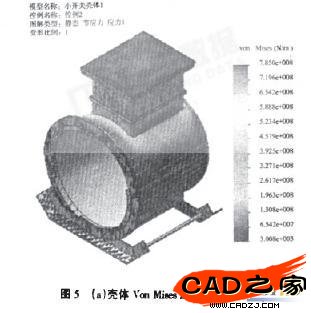

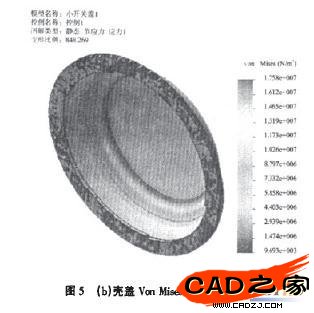

   將有限元分析的初始化設置完成后，運行計算，得到分析結果。COSMOSworks在管理器里生成應力圖解，如圖5所示。


   由圖5可以看出，殼體最薄弱的部位是在殼體與接線腔交界處，應力為91．4 MPa。而其他部位應力都較低，應力數值主要介于1．94×1000Pa與4．937x 10000000Pa之間。殼蓋產生的最大應力為17．58Mpa，都遠遠低于材料的許用應力2．0 x 10000000 Pa。

   可以看出壁厚5 mm的殼體和殼蓋，雖然能滿足強度的需要，但卻有較多的強度儲備，造成材料的浪費。

   4結構的改進

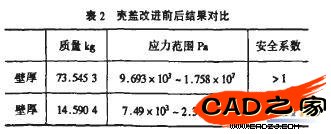

   通過上面的有限元分析，外殼和殼蓋各部位的應力都已清楚地表示。在此基礎上進行結構的改進。首先降低外殼整體的應力儲備，再對改后的殼體和殼蓋進行有限元分析，將求得的結果與改前的結果進行比較。由于5姍的板厚儲存的強度較多，將板厚改為4 mm，進行整體的減重。通過圖6、圖7可以看出，將壁厚改為4mm后，殼體整體產生的應力分布在2．152×1000Pa~1．072X 100000000 Pa，殼蓋的應力分布為7．49X 1000Pa-2．379X 10000000 Pa。較之5mm壁厚的結構，應力儲備明顯降低。外殼的重量分別有了明顯的降低，殼體減少了10．26％，殼蓋減少了13．04％。殼體改進前后的結果見表l和表2。


   5結束語

   本文所研究的QBZM-80／660N礦用隔爆型真空可逆電磁啟動器是某公司新開發的設備。外殼在設計過程中，首次使用彈塑性力學理論與有限元分析相結合的方法，將外殼的強度、剛度設計建立在受力分析的基礎上，同時考慮了加工過程中諸因素對外殼強度、剛度的影響，得出了該類外殼的設計計算公式。


   初步設計的產品運用三維建模之后，再利用有限元分析，對外殼進行改進，使產品最后成型。設計出來的產品通過外殼耐壓試驗和隔爆試驗，以及最后用于實際生產中，都驗證其完全滿足強度等要求，取得了很好的效果。

   可見首先將彈塑性力學運用到外殼的設計，再利用有限元法進行驗證，可以有效的改進結構，降低了外殼的重量，從而達到了降低企業成本，節省資源的目的?？蔀樵O計該類產品開發提供借鑒。
