當前計算機輔助設計在機械制造領域得到越來越廣泛的應用。SolidWorks 是基于 PARASOLID幾何造型核心，采用 VC＋＋編程和面向?qū)ο蟮臄?shù)據庫來開發的。SolidWorks 具有基于特征的參數化實體造型、NURBS 復雜曲面造型、實體與曲面融合、基于約束的裝配造型等一系列先進的三維設計功能及工具。盡管 SolidWorks 具有很多的優點，但是 SolidWorks 在公差標注和粗糙度符號標注方面仍存在較多的不足之處，在公差標注方面，SolidWorks 本身的上下偏差標注，需要工程技術人員自己查相關手冊輸入上下偏差，因此，在使用 SolidWorks 的同時，筆者考慮了用連接相關數據庫的方法，用戶只需輸入有關"偏差代號"及"公差等級"就可實現標注。這樣就使標注工作簡化。同時，筆者采用相似的方法實現了粗糙度的標注，所設計的窗體比 SolidWorks 所帶的窗體簡潔，但其實現的功能與之相同。且許多輸入是用選取下拉菜單內容的方法，簡化了用戶輸入。

    1 設計思想和開發原則

    本軟件的研制開發方法采用完全面向?qū)ο蟮脑O(shè)計思想和開發方法，軟件開發過程中，要設計許多用戶界面，在設計中就要遵循一些原則，一個友好的用戶界面應滿足以下幾個方面的要求：

    （1）減少記憶量

    本系統用戶界面設計中主要采用以下方法：采用提示選擇，而不是輸入命令串，這種方法為不了解系統的終端用戶帶來了極大的方便，(在此處，筆者考慮采用了下拉式組合框（ComboBox），用戶可直接選擇"偏差代號"、"公差等級")；另外本設計中，有多個消息框，提示用戶出錯的地方，并準確糾正輸入。

    （2）靈活的提示信息

    應用軟件運行時，應能給出簡單易懂的提示信息，使用戶的工作能順利地進行。在用戶對提示信息做出回答后，若回答有效，則引導用戶進行下一步工作；否則，應能指出錯誤原因及改正方法。

    （3）良好的出錯處理

    一個好的系統在操作錯誤發生后可以復原到錯誤操作前的狀態，不會因此"死機"。一些更高級的系統具有"容錯"能力。為便于了解已操作的命令或重復運行已執行的操作，系統可以記錄用戶送入的操作命令，以便執行重復命令。二次開發過程也有其開發原則和要求：平臺穩定性，可移植性和兼容性，可伸縮性，系統融合性和相對獨立性，執行高效性，技術先進性，還有平臺易用性。本系統的開發過程就是遵循這樣的原則進行的。

    2 關鍵技術

    2.1 SolidWorks 的二次開發準備

    對 SolidWorks 進行的二次開發，主要是利用SolidWorks 為用戶提供了強大的 API 應用編程接口。其中包含的功能函數，可被 VB,或 SolidWorks的宏文件調用，這些函數提供程序員直接訪問SolidWorks 功能的能力。用戶可在 VB 中創建動態鏈接庫工程，加入相關代碼，編譯生成*.dll 文件，然后再加載此文件，用戶自己開發的動態鏈接庫中可實現與 SolidWorks 相同的功能。從而可以擴展 SolidWorks 的功能。

    首先，啟動 VB 建立"ActiveX DLL"文件，只有采用這種格式才會編譯生成*.dll 文件。其次，必須在 VB中引入 SolidWorks 的對象庫。具體做法是：必須選擇【工程】/【引用】菜單項，在可用的引用列表框中選擇"Sldworks 2001plus Type Library"條目，按 "確定"就可以了。

    下面就可以進行二次開發，添加菜單及用戶界面，擴展其功能。

    2.2 SolidWorks 的宏操作及應用

    宏在 SolidWorks 的二次開發中起著重要的銜接作用，在本設計中使用同樣也用到了宏。比如在本設計中，使用方法為：在用 SolidWorks 本身的標注操作之前，就打開宏"錄制"，將整個標注過程錄制下來，錄制完成并保存后，就可對其進行編輯；由于錄制的是具體的標注過程，里面的數據都為具體數值，可以將其中的關鍵語句拷到VB 工程中，修改具體數值為變量；然后通過程序?qū)ψ兞窟M(jìn)行賦值，這樣運行 VB 工程時就可通過輸入具體數值，進行每次的標注操作，實現所需的功能。

    2.3 SolidWorks 中添加菜單的關鍵技術

    在此軟件系統開發中，用到了許多軟件知識，這其中包括：Visual Basic、Access、VB的數據庫開發知識、SolidWorks 的API 應用編程接口等技術。通過這些關鍵技術，就可對 SolidWorks 添加菜單。

    下面結合程序，介紹其實現方法。程序如下：

    Private Function SwAddin_ConnectToSW(ByVal ThisSW As Object, &_ByVal Cookie As Long) As Boolean
    Dim Ret As Boolean
    Set iSldWorks = ThisSWiCookie = Cookie
    Ret = iSldWorks.SetAddinCallbackInfo(App.hInstance, Me,iCookie)
    增加菜單部分
    Ret = iSldWorks.AddMenuItem2(swDocDRAWING, iCookie,&_"公差標注...@附加項(&A)", -1, "DocDRAWING_dimension",&_"DocDRAWING_ItemUpdate","DocDRAWING_Item hintstring")
    Ret = iSldWorks.AddMenuItem2(swDocDRAWING, iCookie,&_"粗糙度...@附加項(&A)", -1, "DocDRAWING_symbol",     &_"DocDRAWING_ItemUpdate", "DocDRAWING_Item hintstring")
    SwAddin_ConnectToSW = True
    End Function
    ……

    函數中前面是定義部分變量，下面就為添加菜單的關鍵部分，語句中許多函數在 SolidWorks的對象庫和本軟件的公用模塊中已經定義。在開發過程中，可能遇到許多有關 API 函數的問題，這就需要仔細閱讀 SolidWorks 所帶的 API 幫助函數，幫助文件為英文，這就提高了我國用戶進行開發的難度。

    "公差標注...@附加項(&A)"，"粗糙度...@附加項(&A)"，這兩句就是表示所添加菜單的名稱；"DocDRAWING_dimension" 和"DocDRAWING_symbol"，兩函數表示所添加菜單所實現的功能。這些函數可在后面定義，來補充功能。下面就是其中的一個函數：

    Public Sub DocDRAWING_dimension() 調用公差查詢及標注窗體
    frmseek.Show調用公差查詢窗體
    End Sub

    所實現的功能將在下一節里面重點介紹。

    最后，將所編寫的程序生成*.dll 文件，在SolidWorks 下打開此文件，該軟件就會在"插件"對話框中出現，選擇該插件就會在菜單欄上出現。通過添加菜單的方法，可使 VB開發的應用程序，直接掛在 SolidWorks 下，執行時不需要離開SolidWorks 平臺，所開發的軟件與 SolidWorks 形成了統一的界面。
2.4 在 SolidWorks 中添加的用戶界面及實例演示

    所有的開發結果只有通過友好的二次開發界面，才能將各項功能清楚的展示給用戶。本系統本著將開發功能融合于 SolidWorks，使風格與SolidWorks 以及 Windows 相似，所以在軟件界面上盡量少出現沒有必要的內容。

    如圖1 所示，添加的用戶界面是由 VB 創建的，并通過前面介紹的添加菜單方法，與SolidWorks 融為了一體。

圖1

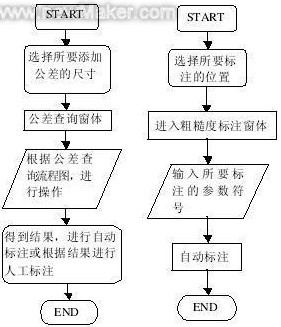

    圖2 為兩個標注功能實現的流程圖，清楚的描述了標注系統的開發過程。流程圖可以引導整個開發過程，便于大型程序的模塊化設計，在軟件設計中是必不可少的。使用時可根據流程圖所示進行操作。下面將結合實例進行具體介紹。

圖2

    公差標注窗體如圖 1 所示。下面介紹一下此功能的使用方法：需要給工程圖中某尺寸添加公差標注時，首先選定該尺寸，然后按所添加的【附加項】按鈕，選擇【公差標注 …】就會出現圖 1所示的窗體，輸入剛才選擇的尺寸值，然后選擇偏差代號及公差等級，點擊【確定】就會在窗體中輸出上下偏差及公差尺寸，下面可選擇【標注】進行自動標注，有豐富經驗的設計人員也可根據尺寸公差自己標注。標注完成后，該標注界面會自動隱藏。

    粗糙度符號標注窗體如圖 3 所示。使用方法為：打開所要標注的工程圖，選擇要標注的位置，然后按所添加的【附加項】按鈕，選擇【粗糙度 …】就會出現圖 3 所示的窗體，輸入所要標注的參數和符號，有些項目也可以不輸入，根據具體情況進行選擇。點擊【確定】就會在工程圖指定位置出現所要求的標注符號。

圖3

    3 結束語

    本文說明了利用 VB對 SolidWorks 進行二次開發的方法，利用此方法，可以進行其它較為復雜的開發工作，從而開發出適合用戶特定需要的專業軟件。另外利用 VB、VC 等面向?qū)ο蟮恼Z言對 SolidWorks 的二次開發，方便地實現與其它設計軟件的接口，用類似的方法對其它軟件進行開發。同時，此種在應用層對軟件進行的開發是當今軟件開發的熱點。

    雖然本系統解決了一定的問題，但有些功能并不十分完善。例如，在進行公差標注時，必須輸入其尺寸值才能標注；而不能在選取后自動將尺寸值輸入到查詢系統，這方面的內容有待在以后的開發中去解決。
