本教程介紹了在SolidWorks中用一個特征完成古代的一種酒具的建模，供大家參考。本題在SolidWorks中是用一個帶引導線的掃描特征完成的。

本例是古代的一種酒具，要求在SolidWorks中用一個特征完成，像即可。

    本題在SolidWorks中是用一個帶引導線的掃描特征完成的。

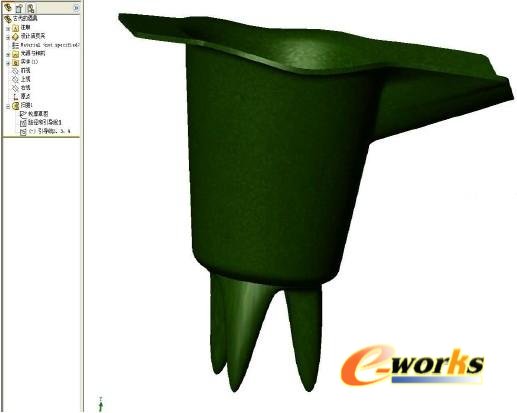

圖  1

    在輪廓草圖中有3個控制點在以圓形路徑掃描時隨著幾根引導線變化，當一周掃描完成時就能達到題目要求。

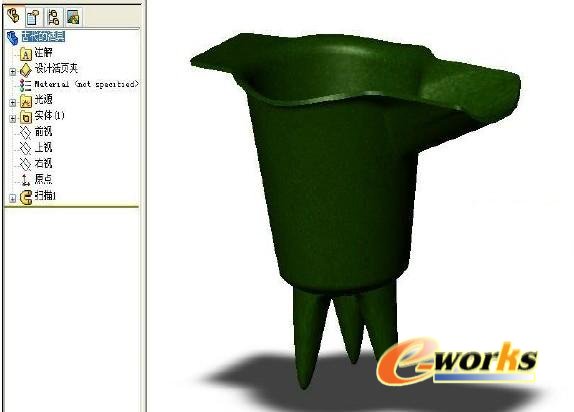

圖 2

    其中杯腳控制點的移動將改變圖中一段紅色部分橢圓線在扁橢圓和長橢圓間隨引導線逐漸變化，生成酒杯的3個腳。

    杯口外延控制點在引導線控制下實現高度和徑向的移動，生成杯口的外部形狀。

    杯口內延控制點在引導線控制下實現高度的變化，生成杯口內圈形狀。

    引導線可以用3d草圖曲線，也可以用平面草圖曲線。



用3d草圖曲線只要用3根引導線，圖形比較清晰，因為是空間曲線自然不容易出現由于引導線之間或引導線與路徑之間因相交而導致掃描失敗的情況發生，但是目前在3d草圖中不支持橢圓等曲線，也不支持對稱、等長等約束關系，而導致建立草圖比較麻煩。所以下面還是用平面草圖來建立引導線。

    由于采用平面草圖，杯口外沿控制點的高度和徑向必須分別由一條引導線控制， 所以需要4條引導線。引導線和路徑布置在兩個草圖中。

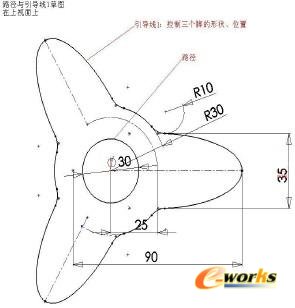

圖 3

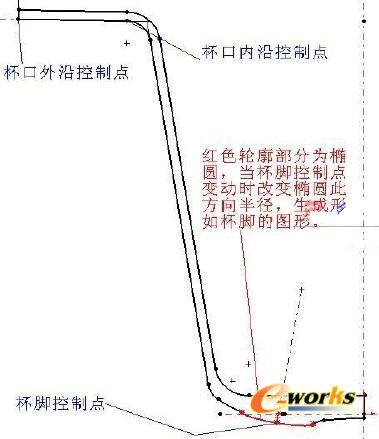

圖 4

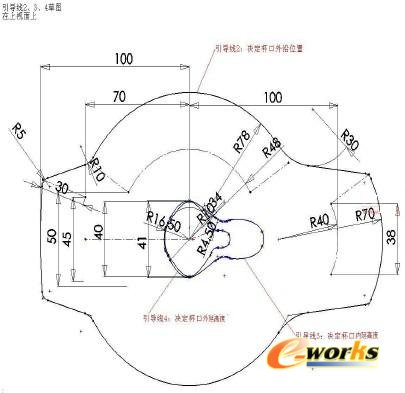

圖 5

   引導線1控制穿透點1移動，使等長度1產生變化，通過此等長關系帶動控制點1移動。

   引導線2控制穿透點2移動，圖3左邊豎直關系和一段定長線段帶動控制點2的徑向移動， 引導線4控制穿透點4移動，使等長度4產生變化，通過此等長關系、圖3上部的固定點和 水平關系帶動控制點2的高度變化，所以引導線2、4的聯合作用完全控制了穿透點2的移動 ，保證了杯口外部形狀的正確。其中定長線段的引入僅僅是為了避免引導線2與其它引導線相交 ，避免掃描失敗。

    引導線3控制穿透點3移動，使等長度3產生變化，通過此等長關系及固定點和水平關系帶動控制點3的高度變化帶動控制點3移動。
