Import DataDoctor(IDD)是一款基于任務的Proe修復工具，可用于修復、修改或特征化導入的外部幾何。修復工具用于生成幾何實體或改進導入的曲面和邊的質量。修改工具支持在導入特征中移動、替換和處理現有幾何。特征化工具可將非解析幾何轉換為解析幾何，并可在導入特征中創建曲線和曲面。

導入外部幾何后可以在模型樹中選擇“輸入特征”點選鼠標右鍵選擇“編輯定義”來進入IDD曲面修補環境，如圖1。

圖1

在Proe4.0/5.0中還要在“幾何”菜單下選擇“Import Data Doctor”才能進入IDD曲面修復環境，如圖2.

圖2

Proe4.0/5.0進入IDD模式后相關命令請查看：Proe5.0 IDD曲面修復三種模式

進入Proe3.0曲面修補環境后會出現很多關于修補曲面的命令，下面逐一介紹。

1.刪除命令

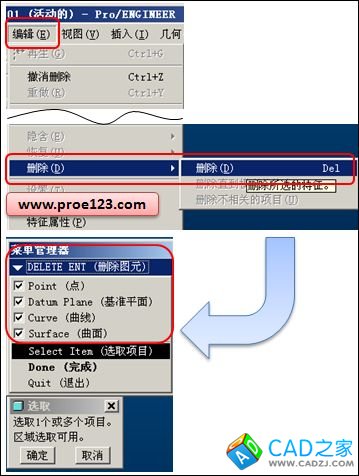

進入IDD曲面修補環境后可以對多余的點、基準平面，曲線和曲面進行刪除。命令在“編輯”菜單->“刪除”->“刪除”中激活，如圖3。

圖3

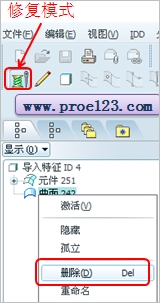

在Proe4.0/5.0中進入IDD環境后可以直接選擇多余的曲面點擊鼠標右鍵進行刪除，如圖4。

圖4

2.幾何菜單
進入IDD曲面修補環境后在Proe菜單條中會出現“幾何”菜單，該菜單中提供了修復破面的所有相關命令，如圖5。在Proe中修復幾何有兩種方法:一種是自動修復（Automatic），一種是手工修復（Manual）。

圖5

自動修復（Automatic）一般在局部進行比較好，大面積整體進行的話不容易觀察偏差。手工修復可以根據不同的地方不同的問題進行修復，自由度比較大并且比較容易控制變形。其中最常用的功能就是Zip Gaps（縫合間隙）和Edit Bndry（編輯邊界）,如圖5，熟練掌握這兩個指令應該就可以搞定大部分的破面了。本站后續教程會講解這兩個命令的使用。

圖5

注意：在修復的過程中，最要注意的就是要經常存盤！建議對每一次滿意的修復都要進行存盤。
