一、Pro/ENGINEER網絡布線

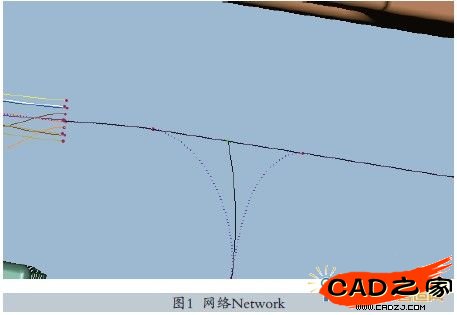

　　NetWork功能類似于線束的公共路徑，系統在自動布線時會自動沿著這個路徑，以最短的距離將相應的元器件連接在一起。如果自動的路徑不能滿足要求，也可以人工制定。NetWork提供的一系列位置，為自動布線的電纜定義缺省路徑，如圖1所示，使用“網絡操作”(Network Ops)→“布線”(Route)命令來添加位置，如同鋪設電纜時一樣，其區別在于沒有與正在定義的路徑相連的電纜，而是用一條虛線表示路徑，與活動線束中的電纜相關聯。對于指定到組件中其他線束的電纜，直到將它們所在的線束激活后才開始進行布線。

　　在添加網絡位置時，也可為其指定屬性，這樣可以進一步定義自動布線過程。

　　二、網路設置

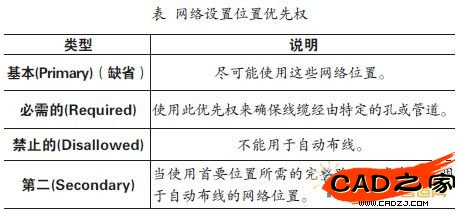

　　在進行網絡布線時，需要設置使用的路徑，表為網絡位置指定時的優先權。

　　單擊“電纜”(CABLING)→“網絡操作”(Network Ops)。出現“網絡操作”(NETWOR OPS)菜單，如圖2所示。從圖2可以看出，Network OPS的設置選項菜單很多，由于在進行網絡布線時，線纜通過一個網絡路徑可能會得到比較多的路徑選擇，因此結合網絡路徑，需要對位置進行設置，這樣線纜才可以設計布置成合適的路徑。尤其在線束多、造成路徑復雜時，設計網絡路徑走向會比較困難，常導致三維布線出來的線纜與設計目的不符，所以必須在網絡路徑上對位置設置約束條件，即位置優先權，通過設置優先權可以使得網絡布線接近設計目標。

　　以下是對Network OPS菜單部分位置選項的簡單介紹：

　　◎Route：布置網絡路徑;

　　◎Define Patth：定義兩個位置之間的網絡路徑;

　　◎Connect：將當前的網絡路徑與共享網絡路徑連接;

　　◎Required Loc：主位置;

　　◎Primary Loc：次位置;

　　◎Secondary Loc：不允許位置;

　　◎Reset All：重置全部。

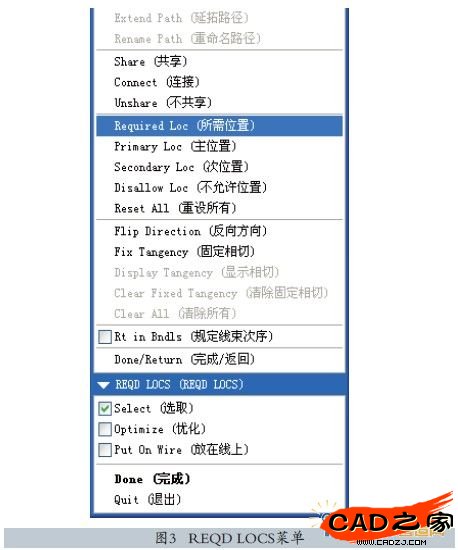

　　在Network OPS菜單里單擊“所需位置”(Required Loc)命令，出現REQD LOCS菜單，如圖3所示。

　　其中每個選項的解釋如下：

　　◎選取(Select)：選取所有自動布線電纜必須經過的位置，可以有多個此種類型的所需位置。

　　◎優化(Optimize)：系統至少通過一個自動布線項目的公 共位置來查找最短路徑。在自動布線之后，此位置變成一個所 需位置，表明該位置已被選取。此時將移除所有先前設置的所 需優先位置。

　　◎放在線上(Put on Wire)：系統通過所選電線上的一個公共位置來查找最佳及最短路徑。自動布線之后，此位置變成一個所需位置，表明該位置已被選取。此時將移除所有先前設置的所需優先位置。

　　如果單擊“重置全部”(Reset All)，將會使得用于自動布線的所有網絡位置重置為缺省首要位置。同時需要注意修改位置優先權，這只影響以后的自動布線操作，不會影響到此前自動鋪設的電線。

　　三、網絡布線設計

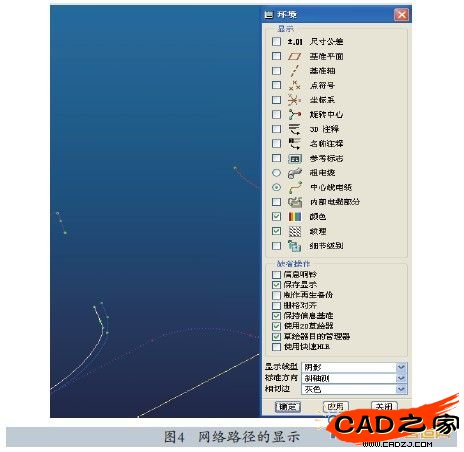

　　由于網絡路徑是一系列位置，是自動布線的電纜定義缺 省路徑，因此只有在“中心線電纜”狀態下顯示，在“粗電 纜”狀態下是不會顯示的，因此需要設置電纜顯示狀態，如圖4所示。

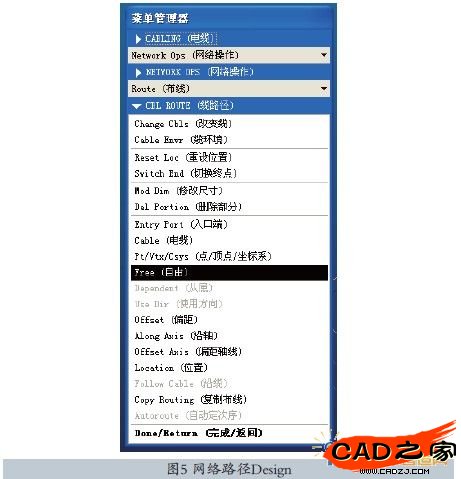

　　選擇“Network OPS”→“Route”，如圖5所示，選擇“Free”、“Use Dir”和“Location”等命令進行網絡路徑位置的設計，很多菜單命令與線束布線類似。

　　如圖6所示，選擇“Modify”菜單或者“Location”菜單可以修改網絡路徑的位置。如果要刪除網段，使用“纜路徑”(Cbl Route)→“刪除部分”(Del Portion)命令。在刪除網絡的時候，電纜位置保持不變，而電纜/網絡顏色發生改變。

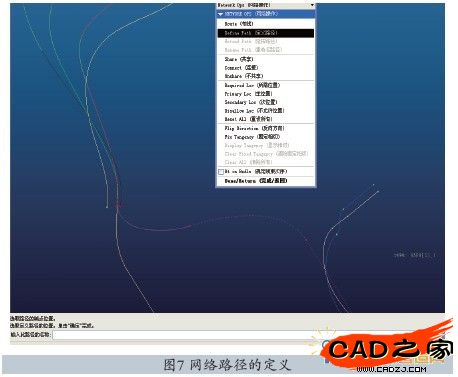

　　在完成網絡路徑的設計后，需要定義和編輯網絡路徑，同時保存布線的網絡。單擊“電纜”(Cabling)→“網絡操作”(Network Ops)→“定義路徑”(Define Path)。選取定義路徑的起始和終止位置，如圖7所示。

　　在單擊“完成選取”(Done Sel)之后，系統將提示為路徑命名，在提示符下，鍵入名稱并按回車。這樣路徑就創建完成，其名稱會自動被附加到路徑的注釋中。要延伸或修改路徑名稱，單擊“網絡操作”(Network Ops)→“延拓路徑”(Extend Path)或“網絡操作”(Network Ops)→“重命名路徑”(Rename Path)，如圖8所示。

　　在自動布線時可以應用網絡路徑，在手動布線時，也可以將網絡路徑作為線纜的參考路徑。例如在同一個線束模型下，較多的線纜通過某一相同位置路段時，可以創建一個網絡路徑作為布線時的參考，布線時，可以像參考其他線纜的位置一樣參考網絡路徑的位置。

　　當然，自動布線設計的完成離不開各個模塊間的關聯，例如自動布線需要根據Pro/Diagram設計好的邏輯關系圖，運用Pro/Diagram繪制原理接線圖，設計清晰的線束和接插件的邏輯關系，這樣雖然前期電氣設計工作比較費時，但是完整精確的邏輯關系圖可以糾正線束連接出現錯誤，而且在 Pro/Diagram當中定義好的接插件模型名屬性與Pro/ENGINEER 環境中的模型名對應之后，系統將自動布線自動匹配它們的邏輯關系，同時通過自動布線創建的Network來規定線纜的共同路徑。

　　四、結束語

　　以上主要簡單介紹了三維布線的網絡布線設計以及應用 的設計過程，通過使用網絡布線繪制工具Network Route，可 以完成線束的布置。手動布線與自動布線兩種布線方式都可以 使用網絡路徑作為線纜的參考路徑位置，網絡布線使得在后期 電氣布線設計更加方便，避免了重復的設計線纜相同的走向， 極大提高了線纜的三維數字化設計效率。
