調用自定義符號庫有兩種方法，第一種是用“定制符號”工具調用，第二種是從調色板調用。前者根據每個符號名稱進行調用(符號文件的后綴名為.sym)，后者是把很多符號放置在一張工程圖中然后進行集中調用(文件的后綴名為.drw)。

方法一從定制符號調用

1）配置符號庫默認檢索目錄。

配置選項：pro_symbol_dir

選項說明：設置和自動創建用于保存和檢索用戶定義符號的缺省目錄。如果不指定目錄，則系統使用當前的工作目錄，要使用完整路徑名，以避免出現問題。

例如：pro_symbol_dir 選項值為 D:proe_setupsymbol_files

注：symbol_files為文件夾，您可以點此來參看如何配置config文件。

2）調用符號

打開任意工程圖，在“注釋”菜單欄中點選“定制符號”工具即可對用戶定義的符號進行調用，如圖1。



圖1

方法二自調色板調用

1）配置調色板默認文件。

配置選項：symbol_instance_palette_file

選項說明：指定符號實例調色板的默認文件

例如：symbol_instance_palette_file 選項值為 D:proe_setupsymbol_filessymbol_basic.drw

注：symbol_basic.drw為一個工程圖文件

2）調用調色板

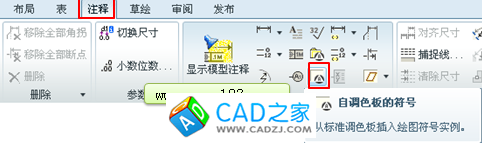

打開任意工程圖，在“注釋”菜單欄中點選“自調色板的符號”工具即可打開調色板文件，如圖2。



圖2

3）放置符號

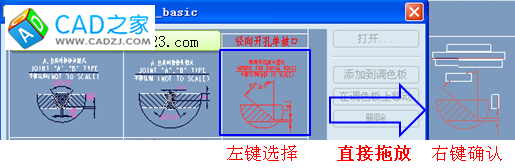

打開調色板后可以用鼠標左鍵選擇符號直接拖放到工程圖合適的位置右鍵確認，可以重復此操作，如圖3。
