調用proe工程圖 中的自定義符號庫，有兩種方法，一種是采用“定制符號”工具，另一種方法是采用“調色板”，前者是根據單個文件的名稱調用,每個文件的格式是.sym，后者是把多個符號放到一個drw文件中進行調用。

第一種方法：定制符號調用

    這種方法需要把自定義的符號庫放至一文件，然后利用proe的配置文件進行配置。

1、配置選項：pro_symbol_dir

例如：pro_symbol_dir  D：D:hj  （這配置的意思是從D盤hj文件夾中進行調用，將這個配置選項放置到proe配置 文件config.pro即可）

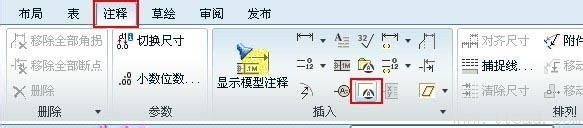

2、進入到proe工程圖中，單擊【注釋】—【定制符號】工具，如圖

第二種方法：自調色板的符號調用

配置選項：symbol_instance_palette_file

選項說明：指定符號實例調色板的默認文件

例如：symbol_instance_palette_file 選項值為 D:proe_setupsymbol_filessymbol_basic.drw

注：symbol_basic.drw為一個 工程圖 文件

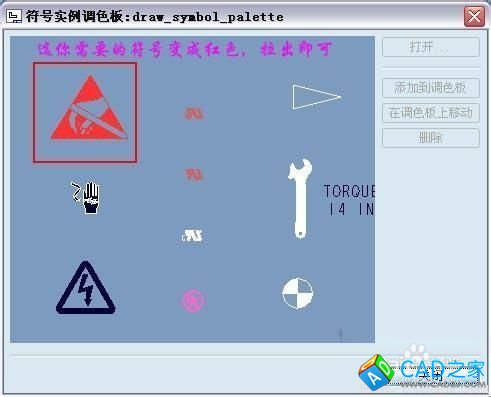

彈出調色板符號對話框，選中符號，望外拉即可
