五、繪制圖紙框：

繪制機械圖形的時候，一般將圖形放置在某一正規圖幅的圖紙框中，國家標準圖幅有A0、A1、A2、A3、A4等，現在繪制一個橫向放置的A3圖紙框，其尺寸為297mmx210mm。

1、在“繪圖”工具欄上單擊“矩形”圖標，啟動“矩形”命令，在命令行中輸入“@297,210”并回車。



2、用同樣的方法，繪制一個267mmx200mm的矩形。

3、開啟狀態欄中的“線寬”按鈕，然后選擇第一個矩形，在“對象屬性”工具欄中的“線寬”下拉列表中選擇“0.00mm”（因為當前層為“粗實線”層）。

然后單擊修改工具欄上的“移動”圖標，啟動“移動”命令，把第二個矩形移動到合適的位置，最后如圖所示。



六、繪制標題欄：

1、創建表格樣式。

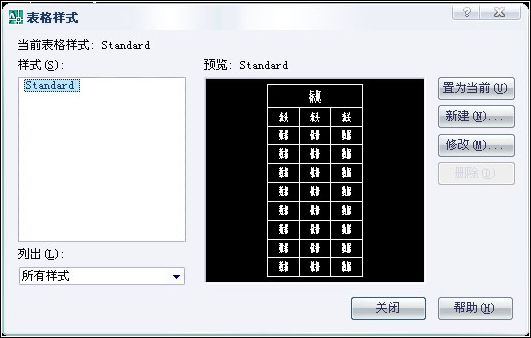

（1）、【格式】菜單——“表格樣式...”命令，打開“表格樣式”對話框。

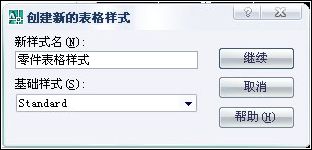

（2）、單擊“新建”按鈕，在“表格樣式名”文本框中輸入“零件表格樣式”，如圖。

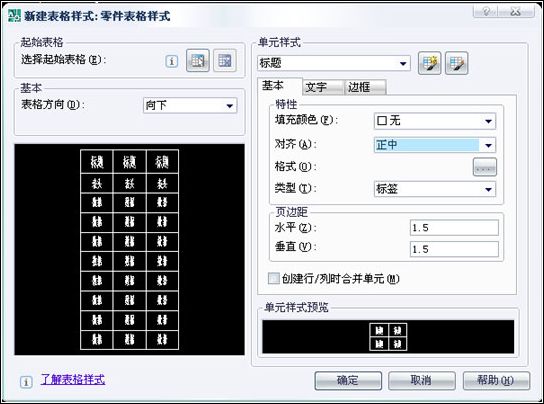

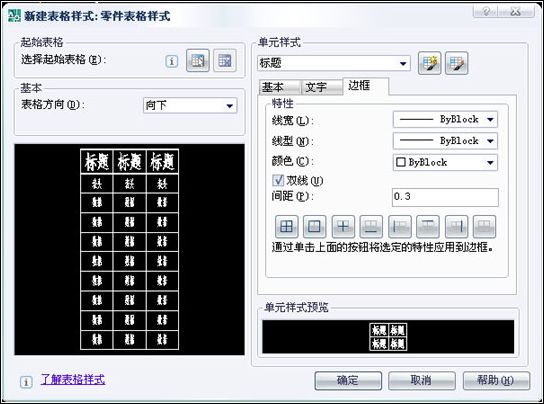

然后單擊“繼續”，打開“新建表格樣式”對話框，設置如圖所示。

“單元樣式”選項組，下拉列表中選擇“標題”。

“基本”選項卡中的對齊方式選擇“正中”，其他默認。

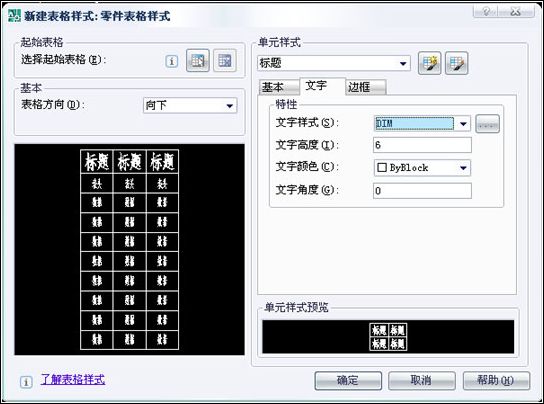

“文字”選項卡中的文字樣式選擇“DIM”，其他默認。



“邊框”選項卡中，“雙線間距：0.3”，邊框特性選擇第二個按鈕“外邊框”。

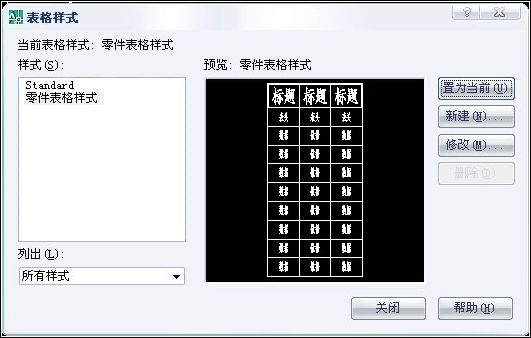

（3）、最后單擊“確定”按鈕，返回到“表格樣式”對話框，在“樣式”列表中選擇剛才創建的“零件表格樣式”，然后單擊“置為當前”按鈕。



2、繪制表格。

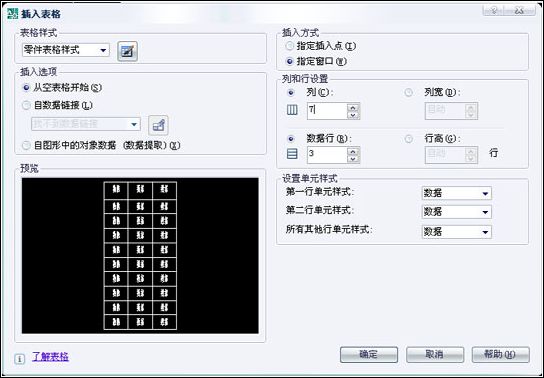

（1）、在“繪圖”工具欄上單擊“表格”圖標，打開“插入表格”對話框。

“插入方式”選擇“指定窗口”，“列和行設置”選項組中——“列：7”，“數據行：3”，“設置單元樣式”選項組中“第一行單元樣式”、“第二行單元樣式”和“所有其他行單元樣式”均選擇“數據”。（這里是自己亂琢磨的，因為昨天繪制表格一直處理不好）



（2）、設置完畢，確定后，系統提示指定第一個角點，指定后，提示指定第二點時，在命令行中輸入“@140，40”并回車，繪制一個長140，寬40的表格。

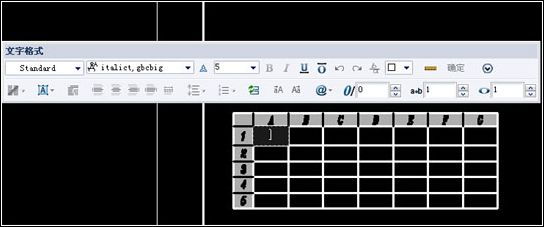

（3）、確定后，彈出“文字樣式”對話框，并將光標指定在A1框中，如圖所示。（有一點很不明白，為什么出現的行數和設置的不一樣，而且還是“1、2、3、4、6”這樣排列，“5”呢？，昨天卡在這里好幾個小時）。#p#分頁標題#e#



（4）、在表格外任一點單擊，關閉該對話框，使用“移動”命令將表格移動到圖紙框的右下角。

3、編輯表格單元。

（1）、合并單元表格。用鼠標選中表格的第一行和第二行的前三列，彈出“表格”對話框，單擊“合并單元”圖標選擇“全部”，最后結果如圖所示。

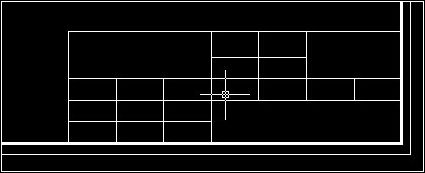

（2）、使用相同的方法合并其他的表格單元，結果如圖所示。

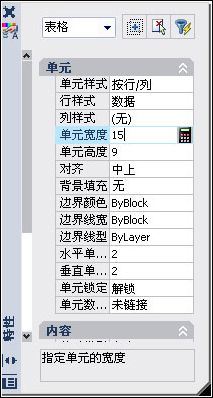

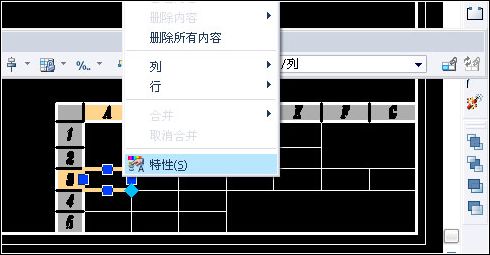

（3）、調整表格單元的寬度。單擊第三行第一個單元，點擊鼠標右鍵，在彈出的快捷菜單中選擇“特性”選項。



打開“特性”，在“單元”選項組中的“單元寬度”文本框中輸入15。



同理，然后一次選擇第三行的后6列單元，依次把單元寬度修改成30、25、15、20、15、20，最后的結果如圖所示。



4、在標題欄中輸入文字。

雙擊第二行第一列單元，彈出“文字格式”對話框，選擇“DIM”文字樣式，然后在此單元內輸入文字“設計”，同理輸入其他文字，如圖。



七、創建帶有標題欄的圖紙框塊：

其實我也不知道為什么要有這一步，既然課本上有，就按它的來創建。

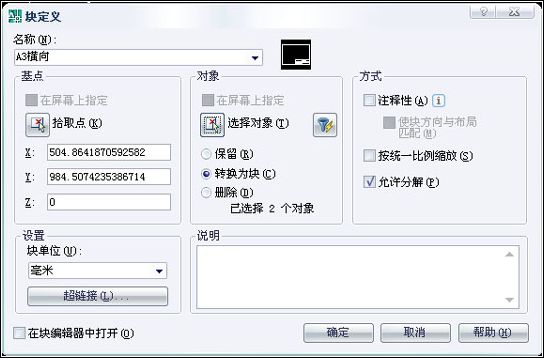

在“繪圖”工具欄中單擊“創建塊”圖標，打開“塊定義”對話框，在“名稱”文本框中輸入“A3橫向”，在“基點”選項組中單擊“拾取點”圖標，返回到繪圖區，選擇圖紙框外面矩形（第一個矩形）的右下角；在“對象”選項組中單擊“選擇對象”圖標，返回到繪圖區，選擇第二個矩形和標題欄表格2個對象，回車確定。

設置完畢，如圖所示，單擊確定。



八、輸出為模板/樣板文件：

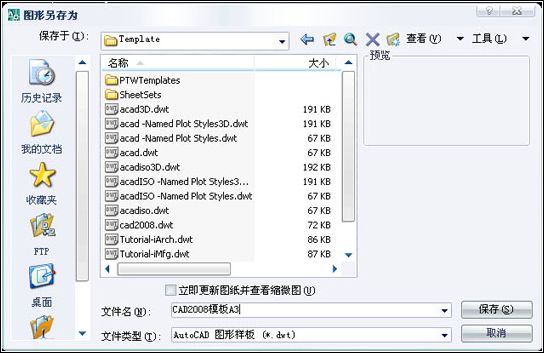

1、【文件】菜單——“另存為...”命令，打開“圖形另存為”對話框，在“文件類型”下拉列表中選擇“AutoCAD圖形樣板（*.dwt），如圖所示。

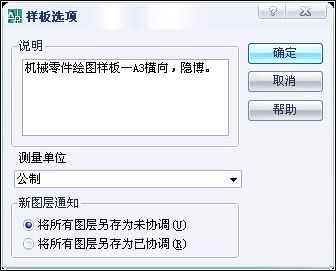

2、單擊保存，系統將打開“樣板選項”對話框，“說明”文本框中輸入自己的說明文字即可。確定。



這樣就算是創建好一個具有標準A3圖紙的模板/樣板文件，可以基于該模板/樣板文件繪制機械零件圖。

總算是完了，真是累人，學習中摸索，摸索中學習，就是太浪費時間了。
