AutoCAD繪制圓弧的命令是arc，激活圓弧命令arc的方法有，1、菜單欄【繪圖】——“圓弧”，然后在子菜單中進行選擇。2、在“繪圖”工具欄上單擊“圓弧”圖標。3、在命令行中輸入arc或a并回車。

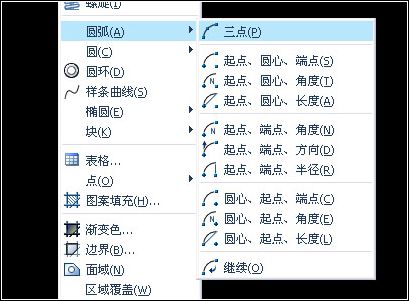

菜單欄【繪圖】——“圓弧”的子菜單，繪制圓弧的所有命令。



一、用“三點”方法繪制圓弧。

這是AutoCAD默認的繪制圓弧的方法，指定圓弧的三點：起點、端點（終點）和經過的任意一點，就可以創(chuàng)建一個圓弧。在命令行中輸入a并回車，命令行提示如下所示：

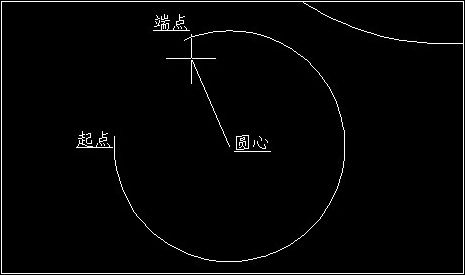

二、用“起點、圓心、端點”方法繪制圓弧。

指定好起點和圓心后，端點是從逆時針方向來確定的。在命令行中輸入a并回車，命令行提示如下所示：





三、用“起點、圓心、角度”方法繪制圓弧。

確定好起點和圓心，然后輸入圓弧所對應的圓心角，即可確定圓弧，圓弧的方向是按逆時針來確定的。在命令行中輸入a并回車，命令行提示如下所示：



四、用“起點、圓心、長度”方法繪制圓弧。

“長度”是圓弧所對的弦長，長度為正值，弦長對應小圓弧，長度為負值，弦長對應大圓弧。在命令行中輸入a并回車，命令行提示如下所示：



五、用“起點、端點、方向”方法繪制圓弧。

“方向”是由起點開始和圓弧相切，可以用鼠標直接確定，也可以用角度來確定，角度是所指方向和X軸正方向的夾角。在命令行中輸入a并回車，命令行提示如下所示：





六、用“起點、端點、半徑”方法繪制圓弧。

確定好起點和端點，然后輸入圓弧所在圓的半徑，即可確定圓弧。在命令行中輸入a并回車，命令行提示如下所示：



剩下的其他繪制圓弧的方法本基本上與上述六種方法相同。此外還有一個“繼續(xù)”的子命令，此命令的作用是可以從上一次繪制的圓弧終點處開始繪制新的圓弧，圓弧之間采用相切過度。
