AutoCAD2008可以繪制帶有填充區域的實體圖形，比如實體多邊形和實體圓環等。

一、繪制實體多邊形時，系統會提示輸入填充邊界的頂點，如果輸入三個邊界頂點，則繪制成實體三角形，如果輸入四個邊界頂點，則繪制成實體四邊形。

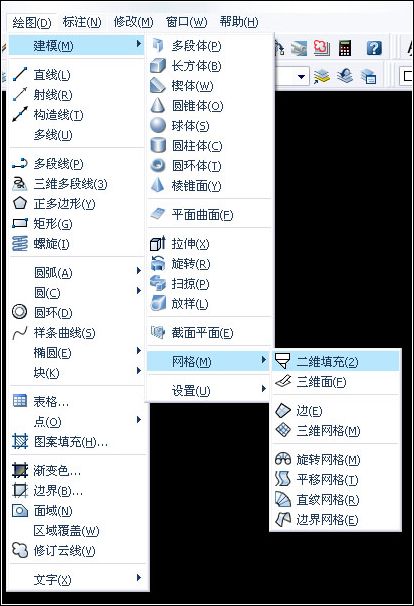

繪制實體多邊形的命令是solid，可以通過以下方法激活solid命令。1、菜單欄【繪圖】——“建模”——“網格”——“二維填充”。2、在命令行中輸入solid或so并回車。





1、在“指定第四點”提示下回車，退出，將創建一個實體三角形，如圖。



2、如果繼續指定“第四點”，則可以創建一個實體四邊形，如下圖。

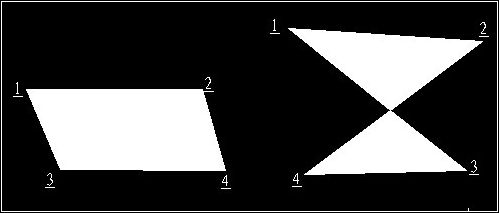

3、創建實體四邊形時，第3點和第4點的順序?qū)Q定實體四邊形的形狀。

必須第1點和第4點形成對角線，第2點和第4點形成對角線，才能繪制真正的實體四邊形。否則會繪制成三角形對接的實體“四邊形”。如圖。

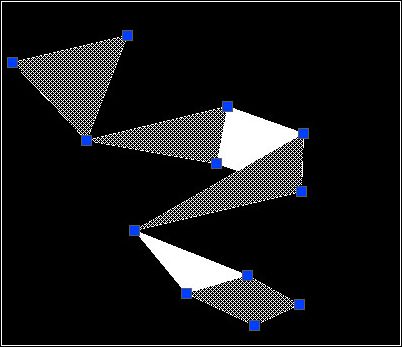

4、如果連續指定第3點和第4點將會創建多個相連的實體三角形和實體四邊形。如圖。



二、實體圓環的繪制見【這里】。

實體圖形中的“填充區域”不可編輯，與實體圖形是為一體的。

AutoCAD2008中控制是否填充圖形的系統變量是“fillmode”，當值為1時（系統默認為1），系統將填充圖形，當值為0時，則不填充圖形。樣例見“圓環的繪制”。
