表格一般包括標題行（標題）、列標題行（表頭）和數據行（數據）三部分。一般情況下，繪制表格前，都應該事先設置表格樣式。AutoCAD提供了Tablestyle命令設置表格樣式。

可以通過以下方法激活Tablestyle命令。1、菜單欄【格式】——“表格樣式”。2、單擊“樣式”工具欄上的“表格樣式”圖標。3、在命令行中輸入Tablestyle或者TS并回車。

激活Tablestyle命令后將彈出“表格樣式”對話框，如圖所示。



樣式： 顯示表格樣式。

列出： 控制“樣式”列表框顯示的內容。

一、新建表格樣式

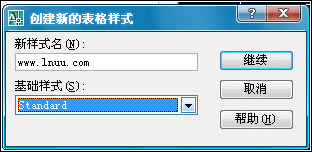

單擊“表格樣式”對話框中的“新建”按鈕，彈出“創建新的表格樣式”對話框，如圖所示。



基礎樣式：指定新表格樣式基于現有的表格樣式。

在“新樣式名”文本框中輸入新建表格樣式的名稱，選擇“基礎樣式”，單擊“繼續”按鈕，然后將彈出“新建表格樣式”對話框，如圖所示。



1、起始表格 選項區。

1）單擊“選擇”按鈕，可以從圖形中選定一個表格（稱為“起始表格”），選擇表格后，可以指定要從該表格復制到表格樣式的結構和內容。

2）使用 “刪除表格”圖標，可以將該表格的格式從當前表格樣式中刪除。

2、基本 選項區。

1）表格方向：“向下”， 將創建由上而下讀取的表格，標題行（標題）和列標題行（表頭）位于表格的頂部。

2）表格方向：“向上”， 將創建由下而上讀取的表格，標題行（標題）和列標題行（表頭）位于表格的底部。

3、單元樣式 選項區。

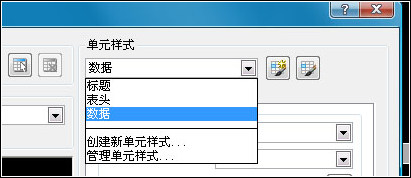

可以從下拉列表中選擇單元樣式的類型，包括 數據、表頭和標題 。可以在下拉列表中“創建新單元樣式”和“管理單元樣式”，也可以單擊右側的“創建新單元樣式”和“管理單元樣式”按鈕。

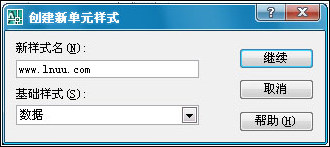

1）創建新單元樣式：?jiǎn)螕簟皠?chuàng)建新單元樣式”按鈕，彈出“創建新單元樣式”對話框，如圖所示。



輸入新單元樣式的名稱，選擇“基礎樣式”，單擊“繼續”按鈕，然后將返回“新建表格樣式”對話框。

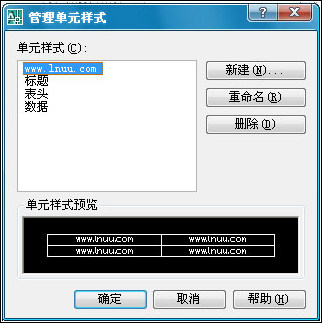

2）管理單元樣式：?jiǎn)螕簟肮芾韱卧獦邮健卑粹o，彈出“管理單元樣式”對話框，如圖所示。顯示當前表格樣式中的所有單元樣式，并可以新建、重命名、刪除單元樣式。

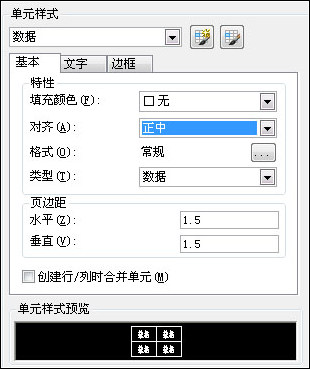

4、基本 選項卡。



1）填充顏色：指定單元的背景色。默認值為“無”。

2）對齊：設置表格單元中文字（字符）的對齊方式。

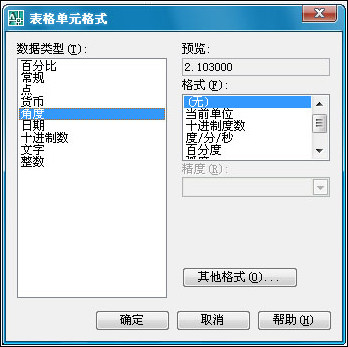

3）格式：為表格中的“標題”、“表頭”、“數據”單元設置格式，默認為“常規”。單擊右側的選擇按鈕，將彈出“表格單元格式”對話框，如圖所示，從中可以進一步定義格式選項。



4）水平：設置單元中的文字（字符）與左右單元邊界之間的距離。#p#分頁標題#e#

5）垂直：設置單元中的文字（字符）與上下單元邊界之間的距離。

6）創建行/列時合并單元：將使用當前單元樣式創建的所有新行或新列合并為一個單元?？梢允褂么诉x項在表格的頂部創建標題行。

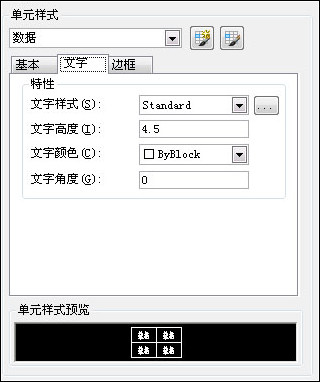

5、文字 選項卡。

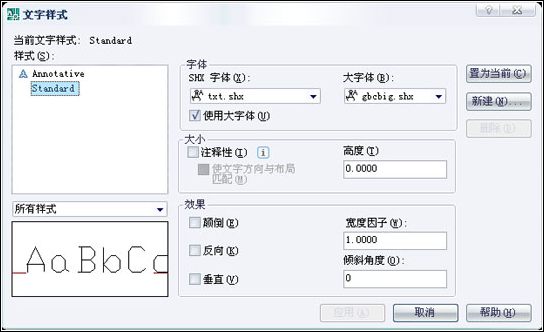

1）文字樣式 ：列出圖形中的所有文字樣式。單擊右側的選擇按鈕，將顯示“文字樣式”對話框，從中可以創建新的文字樣式。



2）文字高度 ：設置文字高度。

3）文字顏色 ：設置文字顏色。

4）文字角度 ：設置文字角度。

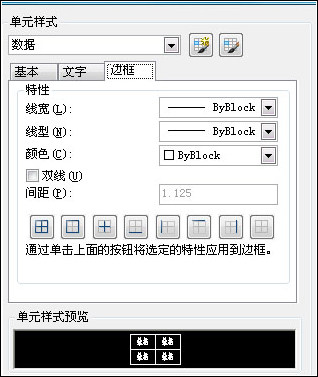

5、邊框 選項卡。



1）邊界按鈕 ：一共8個按鈕，通過單擊邊界按鈕，可以將選定的特性應用到邊框，控制單元邊界的外觀。

2）線寬 ：?jiǎn)螕暨吔绨粹o，此設置將應用于指定邊界的線寬。

3）線型 ：?jiǎn)螕暨吔绨粹o，此設置將應用于指定邊界的線型。

4）顏色 ：?jiǎn)螕暨吔绨粹o，此設置將應用于指定邊界的顏色。

5）雙線 ：將表格邊界顯示為雙線。

6）間距 ：指定雙線邊界的間距。

二、修改表格樣式：?jiǎn)螕簟靶薷摹卑粹o，將彈出“修改表格樣式”對話框（同“新建表格樣式”對話框），可以對“樣式”列表框中所選擇的表格樣式進行修改。

三、刪除表格樣式：?jiǎn)螕簟皠h除”按鈕，將把“樣式”列表框中所選擇的表格樣式刪除。但是不能刪除默認的Standard表格樣式。

四、置為當前：單擊該按鈕，“樣式”列表框中選擇的表格樣式將被設置為當前表格樣式。
