一、單一剖切面（單一剖）

1、定義：用單一剖切面剖開機件的方法稱為單一剖。

理解定義時注意：

（1）單一剖切面是指剖切位置處只用一個剖切面，如果機件有多處被剖切，剖切位置處只用一個剖切面，屬于單一剖；

（2）剖切面的類型：可以是一個平面（剖切面平行于基本投影面，也可以不平行于基本投影面），也可以是一個柱面。

2、斜剖：（重點講述）

①定義：用不平行于任何基本投影面的剖切平面剖開機件的方法稱為斜剖。斜剖主要用于表達機件上傾斜的內部結構。

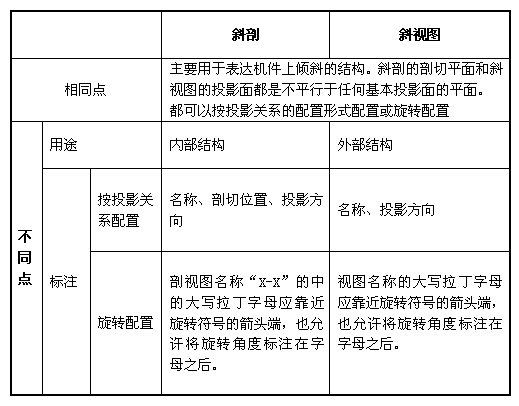

② 斜剖與斜視圖的區別：

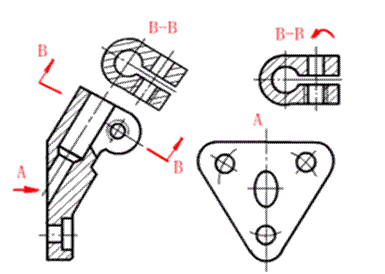

如圖所示:

二、幾個平行的剖切平面（階梯剖）

（1）定義：

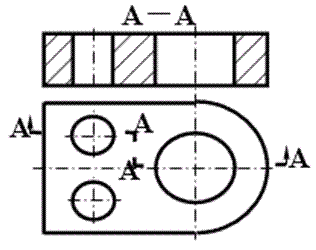

用幾個相互平行的剖切平面剖開機件的方法稱為階梯剖。如圖所示的機件，用了兩個相互平行且平行于基本投影面（正面）的剖切平面剖切，即為階梯剖。

     （2）適用范圍：當機件上的孔、槽及空腔等內部結構的軸線不在與投影面相平行的同一平面內，用一個剖切面不能將其內部形狀表達出來時。

如圖所示:#p#分頁標題#e#

（3）畫法注意：

① 兩剖切平面的轉折處不應與圖上的輪廓線重合，剖切面是一個假想的面，因此在剖視圖上不應在轉折處畫線。(重點講述)

② 在剖視圖內不能出現不完整的要素。只有當兩個要素有公共對稱中心線或軸線時，可以此為界各畫一半。

如圖所示:

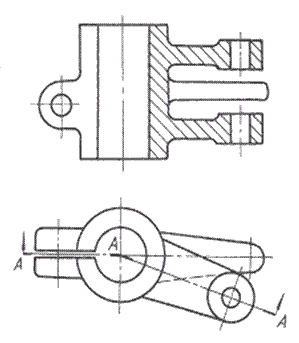

三、旋轉剖

（1）定義：

用兩個相交的剖切平面（交線垂直于某一基本投影面）剖開機件的方法稱為旋轉剖。

（2）適用范圍：當機件的內部結構形狀用一個剖切平面剖切不能表達完全，且機件又具有回轉軸時。

（3）注意：

① 兩剖切面的交線一般應與機件的軸線重合。

       ② 畫旋轉剖時先旋轉，后投影：

（4）標注： 畫旋轉剖時，必須標出剖切位置，在剖切符號的起迄和轉折處標注字母，并用箭頭指明投射方向，在剖視圖上方注明剖視圖的名稱X-X。當轉折處地方有限又不致引起誤解時，允許省略轉折處的字母。

如圖:
