1、剖視圖的概念：

假想的用剖切面剖開物體，將處在觀察者和剖切平面之間的部分移去，而將其余部分向投影面投影所得到的圖形稱為剖視圖，簡稱剖視。

理解此定義注意以下幾點：

（1）講述剖視圖的形成：

剖開--------------------移去---------------------投影

        （假想的用剖切面） （觀察者和剖切平面之間的部分）    （其余部分）

（2）剖視圖的表達目的：

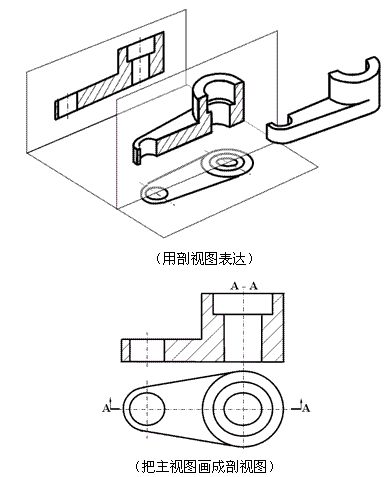

         主要表達機件的內部形狀，如圖所示：

(用視圖表達)

請比較二者表達，哪個更清晰？.

（3）有關術語

剖切面：類型：平面或曲面。數量：一個或多個。

剖面區域（斷面）：剖切面與物體的接觸部分。#p#分頁標題#e#

剖面符號：表示剖切面位置的線。

國標規定對剖切面與機件接觸的部分（斷面）要畫出剖面符號。并且規定不同材料要用不同的剖面符號。畫金屬材料的剖面符號時，應遵守下述規定(重點)：

①     線型：細實線。

②     方向：與水平方向成45°(向左向右傾斜均可)，當圖形的主要輪廓線與水平線成45°或接近45°時，則該圖形的剖面線應改畫成與水平方向成30°或60°的平行線.

③     同一機件：所有各剖視圖和斷面圖中的剖面線應方向相同，間隔相等。

④     不同機件：剖面線的方向不同或間隔不一致。

#p#分頁標題#e#剖切位置：表示剖切面起、迄和轉折位置（用粗短畫表示）。

投影方向（用箭頭或粗短畫表示）的符號。標注時，不應與輪廓線相交或重合。

2. 畫剖視圖的注意事項：

   ① 剖切平面的位置：一般應通過機件的對稱面或孔、槽的軸線、中心線，以便反映結構的真形。

②剖視圖不影響其它視圖的完整性：剖切是假想的，實際上并沒有把機件切去一部分，因此，當機件的某一個視圖畫成剖視圖以后，其它視圖仍應按完整的機件畫出。

     ③剖切面后的輪廓線：可見輪廓線應全部畫出，不能遺漏，剖視圖中一般不畫不可見輪廓線。對于已經表達清楚的結構，其虛線可以省略不畫。但如果仍有表達不清的部位，其虛線則不能省略，在沒有剖切的視圖上虛線的問題也按照同樣的原則處理。(重點講述)

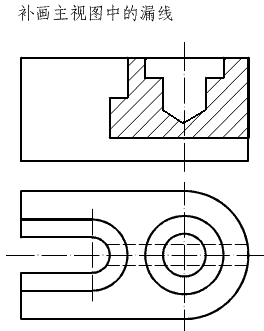

應用舉例:

講解:

      1、對物體進行形體分析，了解物體的結構形狀，重點是內部結構；

      2、主視圖用剖視圖表達，則需作如下分析：#p#分頁標題#e#

（1）剖切面的數量：（本例是一個剖切面）剖切面的位置：通過物體前后的對稱平面。

（2）分析剖切后的斷面形狀，

（3）分析剖切后的輪廓線的可見性，注意可見輪廓線應全部畫出，不能遺漏，剖視圖中一般不畫不可見輪廓線。對于已經表達清楚的結構，其虛線可以省略不畫。但如果仍有表達不清的部位，其虛線則不能省略。（本例沒有不可見輪廓線）。

      3、畫可見輪廓線投影時，要注意對投影，剖視圖同樣滿足投影關系，并注意線的可見性。

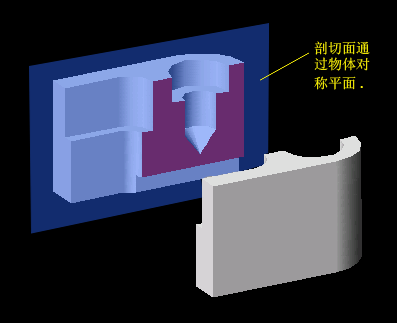

立體圖如下：

答案：

3、剖視圖的標注

（1）一般標注方法

一般應在剖視圖的上方用字母標出：

剖視圖的名稱：“X—X”。

剖切位置：在相應的視圖上用剖切符號表示剖切位置，

投影方向：用箭頭表示投影方向，并注上同樣的字母。

（2）省略標注的的條件：

①   當剖視圖按照投影關系配置，中間沒有其它視圖隔開時，可以省略箭頭；

②   當#p#分頁標題#e#單一剖切平面通過機件的對稱平面或基本對稱的平面省略名稱和剖切位置；

想一想：上面幾例，能否省略標注？為什么？
