圖一 中達H4數控系統及專用磨刀機

　　一、工藝要求和精度要求

　　分度要求，當加工時分度軸旋轉分度主要有兩個工藝要求，一是在加工過程中不允許改變分度方向，只能單向旋轉用以消除機械設備的反線誤差；二是分度加工時對溝槽加工的順序有特殊要求，而且刃數為偶數或奇數還有不同。

圖二 棒料的橫切圖

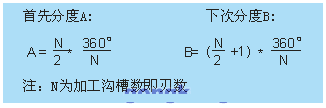

　　偶數以一個8個刃數的銑刀為例，每個溝槽的加工順序是1，5，2，6，3，7，4，8，其表達式是:

　　即第一刃加工完成后，第一刃的起刀點與下一刃起刀點角度差為A，下一刃加工完成后這一刃的起刀點與后一刃的起刀點角度差為B，以此類推直到加工到最后一刃完成。

圖三 棒料的橫切圖

　　奇數以一個9個刃數的銑刀為例，每個溝槽的加工順序是1，5，9，4，8，3，7，2，6，其表達式是:

　　即每刃起刀點之間的角度差為C。
　　機械臂運動要求，以最左下方的料口為零點，每次放入加工完畢的銑刀的同時取走上方的棒料，依次上升直到放入最上端的料口后換列，取走另一列最下端的棒料，如此運動直到將全部500個棒料都加工完畢，停止等待換料盤。
　　精度要求：徑向0.005mm，軸向0.03mm，機械臂0.01mm，料盤0.01mm。
　　
　　二、實施方案

　　采用HUST的H4 M控制系統連接3臺臺達ASD-A0421LA伺服作為加工及分度的控制系統，采用臺達5.7寸單色觸摸屏+臺達ES 24點+24點PLC連接2臺臺達ASD-A0421LA伺服作為機械臂和料盤的控制系統。
　　
　　三、實施步驟

　　利用H4系統MACRO指令對用戶自設定的參數進行計算來得到X，Y，Z三軸運動的必要數據，再通過G00，G01等定位及插補指令來實現加工銑刀鉆頭的功能。同時將左旋和右旋分成兩個MACRO程序，兩者之間的區別只是在與分度方向不同。

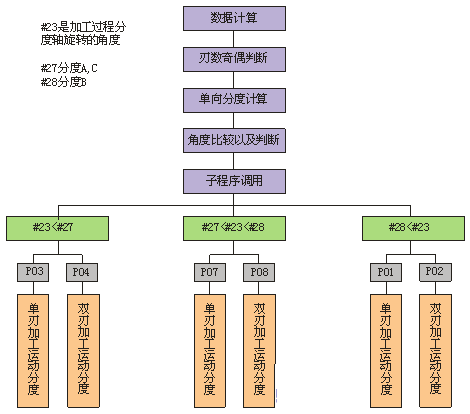

　　兩個程序的流程圖如圖4所示：

圖四 兩個程序的流程圖

　　對于Y1是利用PLC發脈沖對伺服進行控制和臺達ASD-A0421LA伺服的Pr控制模式的回零功能來實現機械臂的上下移動定位的；對于X1也是利用臺達ASD-A0421LA伺服的Pr控制模式，PLC的I/O點來控制料盤的左右移動定位。
　　其它有關磨頭夾緊，料盤翻轉，機械臂前翻，機械臂后翻，是通過PLC來控制的，而與加工相關的切削液開關，沙輪旋轉，是由H4系統的內置PLC通過I/O點來控制的。
　　
　　四、結束語

　　該項目是一個利用中達產品在工具磨床上應用的典型案例，使用三軸數控系統+PLC實現五軸磨床專用數控系統的功能，為客戶極大的節省了成本，同時也展現了臺達伺服電機產品良好的控制性能。
　　(后附MACRO程序)
　　附：MACRO程序(O0000~O0008為右旋，O0100~O0108為左旋)
　　O0000
　　N09 G11 P-03#p#分頁標題#e#
　　N10 G65 L4 P#16 A#15 B3.140
　　N15 G65 L2 P#60 A#88 B2.500
　　N18 G65 L32 P#17 A1.000 B#89
　　N20 G65 L31 P#18 A1.000 B#89
　　N25 G65 L4 P#19 A1.000 B#18
　　N30 G65 L26 P#17 A#16 B#19
　　N35 G65 L1 P#23 A#87
　　N36 G65 L1 P#40 A0
　　N37 G65 L1 P#41 A0
　　N40 G65 L26 P#23 A360.00 B#17
　　N45 G65 L5 P#20 A360.00 B#10
　　N50 G65 L5 P#24 A#10 B2
　　N55 G65 L2 P#25 A#24 B1
　　N60 G65 L23 P#26 A#10 B2
　　N65 G65 L4 P#27 A#20 B#24
　　N70 G65 L4 P#28 A#20 B#25
　　N71 G65 L5 P#35 A#23 B360.00
　　N72 G65 L2 P#31 A#35 B1
　　N73 G65 L4 P#36 A#31 B360.00
　　N75 G65 L3 P#29 A#27 B#23
　　N80 G65 L3 P#30 A#28 B#23
　　N81 G65 L2 P#44 A#48 B#21
　　N82 G65 L2 P#43 A#49 B#22
　　N83 G65 L2 P#42 A#39 B#44
　　N86 G65 L81 P97 A#35 B0
　　N#87 G65 L2 P#32 A#36 B#29
　　N95 G65 L2 P#33 A#36 B#30
　　N96 G65 L80 P100
　　N97 G65 L2 P#32 A360.00 B#29
　　N98 G65 L2 P#33 A360.00 B#30
　　N100 G65 L50
　　N101 G12 P06
　　N102 G00 X0
　　 Y0
　　N103 G04 X0.2
　　N104 G00 Y#43
　　N105 M08
　　N106 G00 X#42
　　N109 G65 L83 P140 A#23 B#28
　　N110 G65 L86 P165 A#23 B#27
　　N115 G65 L81 P130 A#26 B1
　　N120 M98 P04 L#24
　　N125 G65 L80 P185
　　N130 M98 P03 L#10
　　N135 G65 L80 P185
　　N140 G65 L81 P155 A#26 B1
　　N145 M98 P02 L#24
　　N150 G65 L80 P185
　　N155 M98 P01 L#10
　　N160 G65 L80 P185
　　N165 G65 L81 P180 A#26 B1
　　N170 M98 P08 L#24
　　N175 G65 L80 P185
　　N180 M98 P07 L#10
　　N185 G00 X0
　　 Y0
　　N186 M09
　　N187 G11 P03
　　N1#87 M30
　　O0001
　　N210 G65 L2 P#40 A#40 B1
　　N211 G01 U#88 V-#87 W#23 F#14
　　N212 G65 L81 P214 A#40 B#10
　　N213 G00 U-#60
　　 V#87
　　 U2.500 W#32
　　N214 M99
　　O0002
　　N220 G65 L2 P#41 A#41 B1
　　N221 G01 U#88 V-#87 W#23 F#14
　　N222 G00 U-#60
　　 V#87
　　 U2.500 W#32
　　N223 G01 U#88 V-#87 W#23 F#14
　　N224 G65 L81 P226 A#41 B#24
　　N225 G00 U-#60
　　 V#87
　　 U2.500 W#33
　　N226 M99
　　O0003
　　N230 G65 L2 P#40 A#40 B1
　　N231 G01 U#88 V-#87 W#23 F#14
　　N232 G65 L81 P235 A#40 B#10
　　N234 G00 U-#60
　　 V#87
　　 U2.500 W#32
　　N235 M99
　　O0004
　　N239 G65 L2 P#41 A#41 B1
　　N240 G01 U#88 V-#87 W#23 F#14
　　N241 G00 U-#60
　　 V#87
　　 U2.500 W#32
　　N242 G01 U#88 V-#87 W#23 F#14
　　N243 G65 L81 P245 A#41 B#24
　　N244 G00 U-#60
　　 V#87
　　 U2.500 W#30
　　N245 M99
　　O0007
　　N270 G65 L2 P#40 A#40 B1
　　N271 G01 U#88 V-#87 W#23 F#14
　　N272 G65 L81 P274 A#40 B#10
　　N273 G00 U-#60
　　 V#87
　　 U2.500 W#29
　　N274 M99
　　O0008
　　N280 G65 L2 P#41 A#41 B1
　　N281 G01 U#88 V-#87 W#23 F#14
　　N282 G00 U-#60
　　 V#87
　　 U2.500 W#29
　　N283 G01 U#88 V-#87 W#23 F#14
　　N284 G65 L81 P286 A#41 B#24
　　N285 G00 U-#60
　　 V#87
　　 U2.500 W#30 #p#分頁標題#e#
　　N286 M99
　　00100
　　N09 G11 P-03
　　N10 G65 L4 P#16 A#15 B3.140
　　N11 G65 L2 P#44 A#48 B#21
　　N12 G65 L2 P#43 A#49 B#22
　　N13 G65 L2 P#42 A#39 B#44
　　N14 G65 L2 P#60 A#88 B2.500
　　N18 G65 L32 P#17 A1.000 B#89
　　N20 G65 L31 P#18 A1.000 B#89
　　N25 G65 L4 P#19 A1.000 B#18
　　N30 G65 L26 P#17 A#16 B#19
　　N35 G65 L1 P#23 A#87
　　N36 G65 L1 P#40 A0
　　N37 G65 L1 P#41 A0
　　N40 G65 L26 P#23 A360.00 B#17
　　N45 G65 L5 P#20 A360.00 B#10
　　N50 G65 L5 P#24 A#10 B2
　　N55 G65 L2 P#25 A#24 B1
　　N60 G65 L23 P#26 A#10 B2
　　N65 G65 L4 P#27 A#20 B#24
　　N70 G65 L4 P#28 A#20 B#25
　　N71 G65 L5 P#35 A#23 B360.00
　　N72 G65 L2 P#31 A#35 B1
　　N73 G65 L4 P#36 A#31 B360.00
　　N75 G65 L3 P#29 A#27 B#23
　　N80 G65 L3 P#30 A#28 B#23
　　N86 G65 L81 P97 A#35 B0
　　N#87 G65 L2 P#32 A#36 B#29
　　N95 G65 L2 P#33 A#36 B#30
　　N96 G65 L80 P100
　　N97 G65 L2 P#32 A360.00 B#29
　　N98 G65 L2 P#33 A360.00 B#30
　　N100 G65 L50
　　N101 G12 P06
　　N102 G00 X0
　　 Y0
　　N103 G04 X0.2
　　N104 G00 Y#43
　　N105 M08
　　N106 G00 X#42
　　N109 G65 L83 P140 A#23 B#28
　　N110 G65 L86 P165 A#23 B#27
　　N115 G65 L81 P130 A#26 B1
　　N120 M98 P104 L#24
　　N125 G65 L80 P185
　　N130 M98 P103 L#10
　　N135 G65 L80 P185
　　N140 G65 L81 P155 A#26 B1
　　N145 M98 P102 L#24
　　N150 G65 L80 P185
　　N155 M98 P101 L#10
　　N160 G65 L80 P185
　　N165 G65 L81 P180 A#26 B1
　　N170 M98 P108 L#24
　　N175 G65 L80 P185
　　N180 M98 P107 L#10
　　N185 G00 X0
　　 Y0
　　N186 M09
　　N187 G11 P03
　　N1#87 M30
　　O0101
　　N210 G65 L2 P#40 A#40 B1
　　N211 G01 U#88 V-#87 W-#23 F#14
　　N212 G65 L81 P214 A#40 B#10
　　N213 G00 U-#60
　　 V#87
　　 U2.500 W-#32
　　N214 M99
　　O0102
　　N220 G65 L2 P#41 A#41 B1
　　N221 G01 U#88 V-#87 W-#23 F#14
　　N222 G00 U-#60
　　 V#87
　　 U2.5000 W-#32
　　N223 G01 U#88 V-#87 W-#23 F#14
　　N224 G65 L81 P226 A#41 B#24
　　N225 G00 U-#60
　　 V#87
　　 U2.500 W-#33
　　N226 M99
　　O0103
　　N230 G65 L2 P#40 A#40 B1
　　N231 G01 U#88 V-#87 W#-23 F#14
　　N232 G65 L81 P235 A#40 B#10
　　N234 G00 U-#60
　　 V#87
　　 U2.500 W-#32
　　N235 M99
　　O0104
　　N239 G65 L2 P#41 A#41 B1
　　N240 G01 U#88 V-#87 W-#23 F#14
　　
　　N241 G00 U-#60
　　 V#87
　　 U2.500 W-#32
　　N242 G01 U#88 V-#87 W-#23 F#14
　　N243 G65 L81 P245 A#41 B#24
　　N244 G00 U-#60
　　 V#87
　　 U2.500 W-#30
　　N245 M99
　　O0107
　　N270 G65 L2 P#40 A#40 B1
　　N271 G01 U#88 V-#87 W-#23 F#14
　　N272 G65 L81 P274 A#40 B#10
　　N273 G00 U-#60
　　 V#87
　　 U2.500 W-#29
　　N274 M99
　　O0108
　　N280 G65 L2 P#41 A#41 B1
　　N281 G01 U#88 V-#87 W-#23 F#14
　　N282 G00 U-#60
　　 V#87
　　 U2.500 W-#29
　　N283 G01 U#88 V-#87 W-#23 F#14
　　N284 G65 L81 P286 A#41 B#24 #p#分頁標題#e#
　　N285 G00 U-#60
　　 V#87
　　 U2.500 W-#30
　　N286 M99
