引言

　　理論與實驗研究表明，摩擦副表面的微觀幾何形貌對其摩擦學性能具有重要作用。隨著對摩擦副表面性能要求的提高，表面微造型技術得以迅速發展。目前，表面微造型方法主要有：Vibrorolling法、反應離子蝕刻技術(g RIE)、LIGA技術、激光表面微造型技術(LST)等。在諸多方法中，激光表面微造型技術以其適應面廣、加工速度快、成本低、無污染、非接觸式、無工具磨損、無需潤滑和工作介質、加工變形小以及優良的形狀和尺寸控制精度受到了高度重視。

　　但是，激光表面微造型技術目前仍存在著一些問題。CO2和YAG激光器是目前激光微加工機中普遍使用的激光器。這2種激光器的波長處于紅外波段，聚焦光斑大，微觀形貌的加工尺寸也相應較大。另外，激光器對材料的作用是熱過程，特別在對金屬材料加工時，由于金屬材料優良的導熱性和相對較低的熔點，一般會產生微裂紋、金屬重鑄、殘渣堆積、材料碳化等比較嚴重的熱負面效應，而使加表面質量變差。

　　結合半導體泵浦YAG激光器的聲光調Q技術，提出了“單脈沖同點間隔多次”的激光微造型新方法。該方法能夠有效地減少加工過程中所產生的熱效應。

　　1 “單脈沖同點間隔多次”加工新方法

　　單個激光脈沖所能去除材料的量是有限的，為了達到預定的加工深度，需要在同一個點打多個激光脈沖。傳統的加工方式為同一個位置連續多次打點。由于是持續打點，熱負面效應較大，表面質量較差。“單脈沖同點間隔多次”是將同一個點處的多個激光脈沖通過間隔反復打出，形成微凹腔和微凹槽。這樣不僅能有效地降低熱負面效應，保證形貌的加工質量，而且不降低激光加工效率，其原理如圖1所示。n為工件的旋轉方向在l點處打一個激光脈沖后，利用脈沖的間隔工件旋轉到2點，并在2點處打脈沖，依次打完該圈所有的點，直至加工完所需的圈數。在摩擦副表面加工的形貌主要有凹腔、溝槽和由溝槽交叉成的網紋。例如，圖2為在缸套內表面加工的微觀形貌圖。在上止點區域I，加工出一定間距和深徑比的凹腔;在沖程的中部區域I，加工出具有一定間距、角度、寬深比的凹槽;下止點區域Ⅲ則加工出間距較大的平行凹槽。

　　圖1“單脈沖同點間隔多次”加工原理圖

　　圈2缸套內表面加工微觀形貌圖

　　1.1凹腔的加工

　　凹腔是形成各種復雜形貌的基本單元，其形貌參數為凹腔的直徑和深度。凹腔的直徑通過控制激光的波長或聚焦鏡焦距和聚焦點位置來控制，凹腔的深度由每個激光脈沖所去除材料的多次線性疊加得到，即通過程序控制加工次數來實現需要的加工深度。圖3為缸套內壁加工凹腔示意圖。圖中箭頭表示激光脈沖，Ld為點距，即相鄰兩凹腔之間距離，Lx為線距，即相鄰兩加工線之間的距離。假設凹腔加工2次就達到預定的深度。先在高度i的圓周上加工，加工次序為1，2，3，…，9，10，11，加工完后再加工第二次1’，2’，3’，…，9’，10’，11’ ，激光頭向下進給線距Lx到ii處，再按上述方法加工。

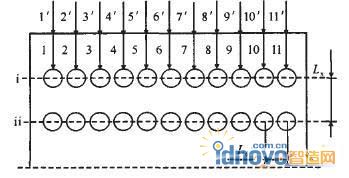

　　圖3 缸套內壁微凹腔加工示意圖

　　1.2溝槽的加工

　　溝槽由凹腔重疊而成，其形貌參數為溝槽的深度和寬度。溝槽的寬度可通過激光的波長或聚焦鏡焦距和聚焦點的位置來控制。當要求溝槽的寬度較大時也可通過再次重疊加工的方法來實現。溝槽的深度由凹腔的重疊系數，即光斑重疊部分面積占整個光斑面積的比例來控制。凹腔的重疊系數則由凹腔的點距Ld控制。圖4為單個脈沖寬度的溝槽加工示意圖。先在高度i的位置加工：在1點處打完脈沖后，利用脈沖間隔，工件旋轉到2點，再在2點處打脈沖。加工次序為1，2，3，…，10，11，12。加工完所有點后，整個凹腔所形成的包絡線即為溝槽的輪廓形貌。高度的加工方法相同。

　　圖4缸套內壁溝槽加工示意圖

　　由以上分析可知，“單脈沖同點間隔多次”的加工方法能夠有效地減少激光加工所帶來的負面熱效應。但也對控制系統，尤其是激光光束的控制提出了較高的要求。

　　2 控制原理

　　設備要求上述所有形貌參數可控且要求具有較高的重復定位能力。為提高加工效率，要求控制系統能夠?qū)崿F(xiàn)激光器脈沖發出時間和工件旋轉時間耦合，即在2個或多個脈沖時間間隔內工件剛好旋轉過2個加工點之間的距離。

　　由“單脈沖同點間隔多次”這一工藝要求制定系統的控制原理。圖5為系統的控制原理圖，整個控制部分有工控機、運動控制卡(MC8041A)和自行設計的調Q控制卡3部分組成。工控機通過PC總線實現與運動控制卡和調Q控制卡的通訊。四軸運動控制卡(MC8041A)實現對工作臺的位置控制。調Q控制卡主要是對調Q開關的控制，從而實現對激光器的控制：由安裝在X、y、Z軸上的光柵尺或口軸上的光電編碼器反饋脈沖信號，經調Q控制卡計數、倍頻、分頻后輸出激光控制信號。運動控制與激光控制的配合則主要由軟件實現。輔助裝置(光閘、氣閥)由調Q開關控制卡外接繼電器通過程序控制。

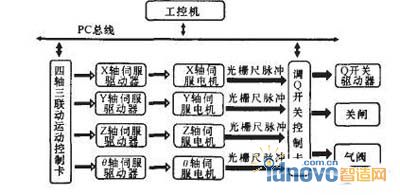

　　圖5控制系統原理圖

　　3控制系統設計

　　3.1硬件設計

　　本文所開發的激光微加工設備采用基于運動控制卡的數控系統。該設備主要由激光器與光路部分、工作臺部分、用于控制激光器和工作臺的控制部分及輔助裝置等幾部分組成。設備采用二極管泵浦固體(DPSS)YAG激光器，工作臺部分由回轉工作臺θ軸與二維數控精密工作臺X—y組成。回轉工作臺置于二維工作臺之上，由三抓卡盤夾持工件作正反方向的旋轉運動。為了滿足較高的定位要求及反饋工件轉過的位置，在回轉工作臺的內部同軸方向安裝了一高精度的增量光電編碼器。二維數控精密工作臺固定在底座上，由伺服電機經滾珠絲杠帶動整個回轉工作臺作X、y方向的正反直線運動。激光頭固定在z軸上隨z軸作上下直線運動。由4個軸的不同速度合成，可以得到任意的激光掃描軌跡。

　　3.2軟件設計

　　系統軟件的編制是設備開發的重點。所開發的軟件有2種：一是底層硬件的驅動軟件，主要是調Q控制卡的驅動程序。將對該卡的硬件接口的訪問封裝成動態鏈接庫，便于編程時訪問。二是面向用戶的操作界面程序，要求界面友好，能夠?qū)崿F(xiàn)加工控制且要便于操作。利用面向?qū)ο蟮恼Z言和動態鏈接庫技術通過對四軸三聯動運動控制卡MC8041A的寄存器進行讀寫操作，實現工作臺的運動控制功能。通過調用調Q控制卡封裝的函數，可選擇其輸入信號，并對輸入信號按照加工要求進行分頻處理，最后輸出控制激光的調Q信號。利用裝在療軸上的旋轉編碼器或X，y軸上的光柵尺，可以精確定位凹腔的位置，實現在同點加工多次，即“單脈沖同點間隔多次”的加工。圖6為加工程序流程圖。

　　圖6控制系統程序流程圖

　　3.3 實驗驗證

　　系統軟硬件開發完成后，需對系統進行功能驗證。實驗加工零件選取機械密封環和缸套。利用“單脈沖同點間隔多次”的加工方法，在機械密封環端面上完成凹腔的造型，在缸套內壁完成網紋和垂直平行凹槽的造型。實驗表明：系統能夠滿足既定的“單脈沖同點間隔多次”工藝要求且能對激光和運動控制系統實現較好的聯動控制。圖7為在機械密封環上進行凹腔造型圖。圖8為在缸套內壁進行網紋和垂直平行凹槽加工圖。

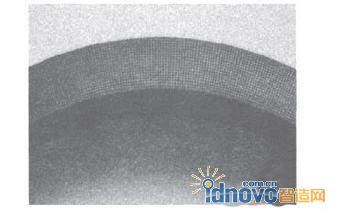

　　圖7機械密封環端面凹腔微造型實物圖

　　圖8缸套內表面網紋微加工圖

　　4結論

　　本文通過運動控制卡與自制的調Q控制卡，利用聲光調Q技術及伺服控制有效地實現了“單脈沖同點間隔多次”這一激光加工新方法。介紹了該激光加工方法及基于該加工方法的控制系統的軟硬件實現。試驗表明：該控制系統滿足既定的加工要求，利用“單脈沖同點間隔多次”的方法造型后的零件具有較好的表面質量及很好的減磨性能。利用本文介紹的加工方法能夠加工出經理論優化的、一般激光加工設備難以加工的高質量的復雜形貌。
