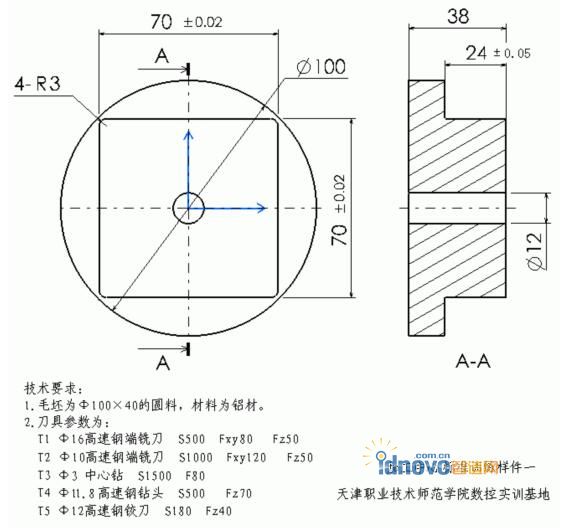

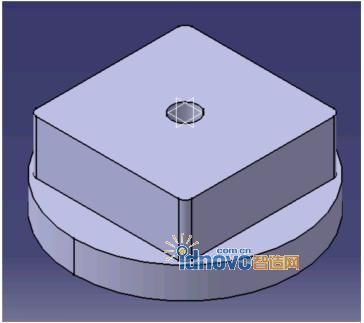

本文給出了一則數控加工中心樣件標準訓練的NC編程代碼實例。
手工編程(適用于FANUC)
主程序
%
o1
G91G28Z0.
T1M6
G90G54G0X0Y0S500M3
G43H1Z100.
X-65.Y0
Z5.0
G01Z-8.F50
M98P100D1(D=8.2)
G01Z-16.F50
M98P100D1(D=8.2)
G01Z-24.F50
M98P100D1(D=8.2)
G0Z100.
M05
G91G28Z0
T2M6
G90G54G0X0Y0S1000M3
G43H2Z100.
X-65.Y0
Z5.0
G01Z-5.F50
M98P100D2(D=5.)
G01Z-10.F50
M98P100D2(D=5.)
G01Z-15.F50
M98P100D2(D=5.)
G01Z-20.F50
M98P100D2(D=5.)
G01Z-24.F50
M98P100D2(D=5.)
G0Z100.
M05
G91G28Z0
T3M6
G90G54G0X0Y0S1500M03
G43H3Z100.0
G98G81R5.0Z-5.0F80
G80
M05
G91G28Z0
T4M06
G90G54G0X0Y0S1500M03
G43H4Z100.0M08
G98G83R5.0Z-42.0Q2.0F70
G80
M05
G91G28Z0
T5M06
G90G54G0X0Y0S180M03
G43H5Z100.0M08
G98G81R5.0Z-45.0F40
G80
M05
M09
G91G28Z0
M30
%
子程序O100
%
G41G01X-65.Y-30.0F100
G03X-35.Y0R30.
G01Y32.
G02X-32.Y35.R3.
G01X32.
G02X35.Y32.R3.
G01Y-32.
G02X32.Y-35.R3.
G01X-32.
G02X-35.Y-32.R3.
G01Y0
G03X-65.0Y30.R30.
G40G01Y0
M99
%
