1 引言

　　PowerMILL是世界上著名的、功能最強大、加工策 略最豐富的數控加工編程軟件系統，同時也是CAM 軟件技術中最具有代表性的，相比UG、MasterCAM、 Cimatron等數控加工軟件，更容易操作上手、計算速度 更快、精度更好些。其采用中文Windows用戶界面， 良好的人機交互功能，提供2.5~5軸完善的加工策略， 幫助用戶產生最隹的刀具路徑方案，從而提高加工效率，盡量減少人工對參數的修改，快速產生粗、精加工 路徑，并且方案的修改和重新計算幾乎在瞬間完成， 幾乎縮短85%的刀具路徑計算時間，同時還能對刀具 進行干涉檢查，避免刀具和工件的碰撞。在實體仿真 時，方便用戶在加工前了解整個加工過程及加工結果，查詢是否有漏加工的地方，以便數控編程人員能 更好地進行修改，得到更好的加工策略。

　　2 PowerMILL的優點

　　PowerMILL是目前非常優秀的CAM制造系統，主 要的優點體現在豐富的路徑策略(如精加工策略、三維區域清除策略、2.5維區域清除策略、鉆孔策略)、加 工殘余分析、人性化后編修能力，全程自動的防過切， 智能化的干涉檢查，刀軌優化等。PowerMILL是英國 Delcam公司開發的一款優秀的、獨立的和基于知識的 專業三維加工軟件，其技術在同行業中居世界領先地 位。PowerMILL 在模具加工中的使用越來越廣泛， PowerMILL軟件的主要特點如下：

　　(1)與CAD系統的無縫接口。

　　現代的產業結構的調整以及產品開發周期越來 越短，極大地增加了CAD與CAM 的異地化生產，這 就要求在不同軟件中，零件模型能夠相互轉換， PowerMILL在此方面提供了極強的功能，PowerMILL 能夠接受的CAD 模型類型，包括AutoCAD、CATIA、 Cimatron、I-DEAS、IGES、UG、Pro/E、SolidWorks、 STEP、Solid Edges等多種模型格式的文件，基本做到了與CAD 系統的無縫連接，另外其自身還提供了 Exchange轉換軟件，方便了用戶，便于用戶不同軟件 之間的相互轉換。

　　(2)面向高速加工。

　　a.智能化全程過切保護：現代的高速加工與傳統 加工相比，其切削速度提高了5~10倍左右，在數控加 工過程中一旦有過切現象發生，其沖擊力對機床、刀具都將帶來極大的損害，甚至對人身安全造成傷害。 PowerMILL充分考慮了這些因素，采用了智能全自動 防過切處理，不需人工干預，全部由系統自動完成，極 大地提高了加工的安全性。

　　b.刀具過載保護：在型腔類模型的加工中，刀具與 毛坯第一刀的接觸不可避免地會有全刀寬切削的產 生，這種全刀寬切削現象對刀具的使用壽命有很大的 危害。為了解決這種問題，PowerMILL給用戶提供了 刀具過載保護功能—擺線加工，即當發生全刀寬切削 時，PowerMIIL會自動優化刀具路徑，自動以擺線加工 策略進行處理，避免刀具過載，提高刀具路徑的合理 性，使刀更加優化。

　　c.豐富的適合高速加工的細節處理：避免刀具在 加工過程中走刀方向的突然變化和保證刀具切削的 平穩性，PowerMILL允許用戶采用水平圓弧、垂直圓 弧、螺旋、斜向等多種進退刀方式，使刀具能夠高速地 切入切出工件，并且保證加工路徑的合理性，同時， PowerMILL在刀具路徑尖角處可采用圓弧光順方式進 行優化處理，是刀路更加平穩合理，這些細節處理恰 恰滿足了高速加工所要求的。

　　(3)刀桿、刀柄碰撞檢查。

　　在實際數控加工中，編程人員總是希望采用盡可 能短的刀具對零件進行加工，來解決因剛性問題帶來 的“讓刀現象。然而在加工深腔類模具時，如果刀具 太短，刀桿或刀柄就會與工件產生碰撞，產生干涉碰 刀。PowerMILL為用戶提供了刀桿、刀柄自動碰撞干涉檢查功能，而且允許用戶自己定義多級夾持。 PowerMILL不僅保證了刀具在加工過程中不會過切工 件，而且保證了刀桿，刀具夾持不會發生碰撞，消除了 操機人員和數控編程人員對此的憂慮，提高了加工的安全性。

　　(4)計算速度快。

　　PowerMILL有其獨特的后處理方式，在相同的軟硬 件平臺上，編程時對同一工件采用相同的加工方式和 加工參數等。PowerMILL的后處理時計算時間僅為其 他軟件所用時間的1/3。較快的計算速度使操作人員能 夠?qū)Χ喾N加工策略進行充分比較，以便選擇最佳的加工策略，這樣充分提高加工效率，縮短不必要的時間。

　　3 PowerMILL的二次開發

　　PowerMILL提供了兩種二次開發接口：宏 接口和Visual Basic接口，這樣方便用戶按照自己喜歡的模式進行編輯，做出非常實用的二次開發程序， 這樣可以使用戶提高工作效率和工作質量。

　　(1)用宏指令進行二次開發。

　　在PowerMILL中，宏是一組PowerMILL內部指令的集合，其宏的錄制和編輯運行非常的方便。用戶可 以通過宏命令編輯自己的刀具庫、模板庫、加工策略等等，常用在右鍵快捷菜單中體現。如圖1所示。

　　程序編程人員可以將經常使用的功能編輯到右鍵快捷鍵中，方便程序員的操作和效率的提高，在編 輯菜單時，完全是macro命令的使用，下面是右鍵快捷鍵菜單中macro命令部分內容：

　　U user_menu //右鍵菜單開始

　　T "POWER MILL外掛" //右鍵菜單名稱

　　I "作者:張云峰(青島理工大學)"

　　S //菜單選項間分隔線

　　M "刀路編輯" //一級主菜單名稱

　　I "單雙向切削互換" 1 "EDIT TOOLPATH ZIGZAG"

　　//二級子菜單

　　I "刀路變換" 1 "FORM TPXFORM"

　　I "反向" 1 "EDIT TOOLPATH REVERSE"

　　Z //主菜單結束

　　S

　　M "刀具庫" //另一個一級主菜單

　　I "PM7_40刀位動態刀具庫" 1 "Macro

　　D:powermillpmill2 刀具庫PM7_40 刀位動態刀庫

　　20070917.mac"

　　……

　　除此之外，還可以將一些常用刀具參數(如尺寸， 切削速度，進給速率等)，常用的編輯策略(精加工策 略，半精加工策略等等)做成宏模板，放到右鍵菜單 中，通過macro編輯到菜單中，下面是一個D50R5.0刀 具參數的模板： "D50R5.0" 1 "CREATE TOOL 'D50R5.0' TIPRADIUSED EDIT TOOL 'D50R5.0' DIAMETER 50 EDIT TOOL 'D50R5.0' TIPRADIUS 5.0 FORM FEEDRATE EDIT PRATE 500 EDIT FRATE 2500 EDIT RPM 1800 FEEDRATE ACCEPT PowerMILL中macro命令的應用非常簡單方便， 可以任意編輯自己想要的宏程序，甚至后處理，刀具 庫，機床庫，出程序單等等都可以編輯到菜單中，甚者 可以實現程序后處理到出程序單一體化過程，非常方 便編程人員，這樣可以使編程的效率有很大的提高。

　　(2)用Visual Basic進行二次開發。

　　方法是通過VB中菜單“工程/部件”調出部件對 話框，并選中Delcam PowerSolution OLE control，調 入PowerSolutionOLE.OCX控件后，進行編程。在用 vb 進行編程的時候，可以通過macro 程序來進行幫 助。下面是三個最基本的命令：

　　PowerMILL31.connect psstartpowermill

　　//啟動PowerMILL

　　PowerMILL31.connect

　　// 連接上PowerMILL

　　PowerMILL31.disconnect

　　// 退出PowerMILL

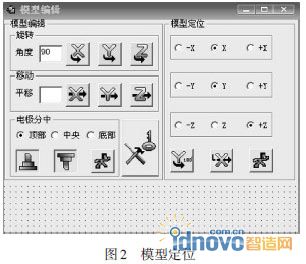

　　下面是用VB編輯的一個用于定位坐標的一個小 軟件，如圖2所示。

　　模型定位中的部分代碼：

　　Private Sub cmdExcute_Click()

　　Dim dx As Double

　　Dim dy As Double

　　Dim dz As Double

　　Dim ZMax As Double

　　//定義XYZ坐標值變量

　　……

　　If chkRotateY180.Value = 1 Then

　　txtAngle.Text = 180

　　//繞Y軸旋轉180度

　　cmdRotate_Click(1)

　　End If

　　pm.GetModelSize "", xmin, xmax, ymin, ymax,

　　ZMin, Zmax

　　//定義當前零件，xyz坐標位置

　　Select Case F20.Tag

　　Case "0"

　　dx = -xmin

　　//X的值為X軸最小處

　　Case "1"

　　dx = -(xmin + xmax) / 2

　　Case "2"

　　dx = -xmax

　　……

　　4 PowerMILL的仿真機床測試

　　當編完程序后，需要進行虛擬仿真，觀察刀具是否有碰撞過切，然而在一般的模擬過程中只能體現出 來刀具和加工零件，而不能模擬刀具主軸頭是否和工 件碰撞，尤其是在五軸機床中，PowerMILL恰恰能解決這個問題。

　　機床測試包括的文件如下：

　　.mac是機器啟動的宏文件

　　.mtd是仿真機器設置和選擇啟動文件

　　.pmlth是PowerMILL tool文件

　　.xsd是仿真機器設置定義文件

　　.dmt是仿真機器的三維文件

　　一般來說，機器的仿真包括3個：桌子、旋轉軸桌子、主軸頭。 機器的三維文件是要自己用UG、Pro/E、 Solidworks等三維軟件根據機床的實際情況提前做好 的。往往將三維文件的格式先轉換為stl格式(證書信 任列表)，然后在轉為dmt格式的文件(仿真機器的三 維文件)。下面是一個是編寫的一個table-tableAC五 軸簡單機床，AC軸是旋轉軸A軸繞X軸旋轉，C軸繞Z 軸旋轉。如圖3所示。

　　下面是程序中的部分代碼：

　　Z="0" /> //桌子與桌子的機械原點

　　Z="600" I="0" J="0" K="1" />

　　//桌子與主軸頭的機械原點

　　"machine_parts/ //代表三維文件目錄，column_a.

　　dmt" /> //代表目錄里的文件

　　//機器零件的名

　　稱=頭

　　……

　　//機器零件

　　定義軸

　　// 定義A軸和軸的界限

　　//定義A軸和軸的位置及矢量

　　...

　　//

　　定義A軸的三維模型

　　//定義A軸的三維模型的顏色

　　//定義B軸

　　…

　　K="1" /> //定義B軸和軸的位置及矢量

　　//定

　　義A軸的三維模型

　　// 定義A軸的三維模型的顏色

　　//機器零件的名稱=桌子(工作臺)

　　5 結束語

　　PowerMILL在數控加工過程中，極大地方便了編 程人員的操作，簡單易懂的操作和清楚明了的加工策略，對于新的編程人員非常容易上手，極大地提高了數控編程人員的效率。對軟件的二次開發，使我們對軟件功能的理解和應用更加熟練，利于我們對軟件進行更深層次的應用。在熟練掌握PowerMILL軟件功 能的情況下，通過對其深入研究，任何人都可以開發出適用于本單位和個人習慣的工具，為提高工作效率和編程質量服務。
