中華人民共和國國家標準

技術制圖

UDC

明細欄

GB 10609.2-89

Technical drawings

Item lists

本標準參照采用國際標準ISO 7573-83《技術制圖 明細表》。

1 主題內容與適用范圍

本標準規定了技術圖樣中明細欄的基本要求、內容、尺寸與格式。

本標準適用于裝配圖中所采用的明細欄。其他帶有裝配性質的技術圖樣或技術文件也可參照采用。

2 引用標準

GB 10609.1 技術制圖 標題欄

GB 4457.3 機械制圖 字體

GB 10609.4 反術制圖 對縮微笑復制原件的要求

GB 4457.4 機械制圖 圖線

3 基本要求

3.1 裝配圖中一般應有明細欄。

3.2 明細欄的配置

3.2.1 明細欄一般配置在裝配圖中標題欄的上方，按由下而上的順序填寫(見附錄A中的圖A1和圖A2)。其格數應根據需要而定。當由下而上延伸位置不夠時，可緊靠在標題欄的左邊自下而上延續。

3.2.2 當裝配圖中不能在標題欄的上方配置明細欄時，可作為裝配圖的續頁按A4幅面單獨給出(見附錄A中的圖A3和圖A4)，其順序應是由上而下延伸，還可連續加頁，但應在明細欄的下方配置標題欄，并在標題欄中填寫與裝配圖相一致的名稱和代號。

3.3 當有兩張或兩張以上同一圖樣代號的裝配圖，而又按照3.2.1條配置明細欄時，明細欄應放在第一張裝配圖上。

3.4 明細欄中的字體應符合GB 4457.3中的要求。

3.5 明細欄的線型應按GB 4457.3中規定的粗實線和細實線的要求繪制。

3.6 需縮微復制的圖樣，其明細欄應滿足GB 10609.4的規定。

4 內容

4.1 明細欄的組成

明細欄一般由序號、代號、名稱、數量、材料、質量(單件、總計)、分區、備注等組成，也可按實際需要增加或減少。

4.2 明細欄的填寫

4.2.1 序號：填寫圖樣中相應組成部分的序號；

4.2.1 代號：填寫圖樣中相應組成部分的圖樣代號或標準號；

4.2.3 名稱：填寫圖樣中相應組成部分的名稱。必要時，也可寫出其型式與尺寸；

4.2.4 數量：填寫圖樣中相應組成部分在裝配中所需要的數量；

4.2.5 材料：填寫圖樣中相應組成部分的材料標記；

4.2.6 質量：填寫圖樣中相應組成部分單件和總件數的計算質量，以千克為計量單位時，允許不寫出其計量單位；

4.2.7 分區：必要時，應按照有關規定將分區代號填寫在備注欄中；

4.2.8 備注：填寫該項的附加說明或其它有關的內容。

5 尺寸與格式

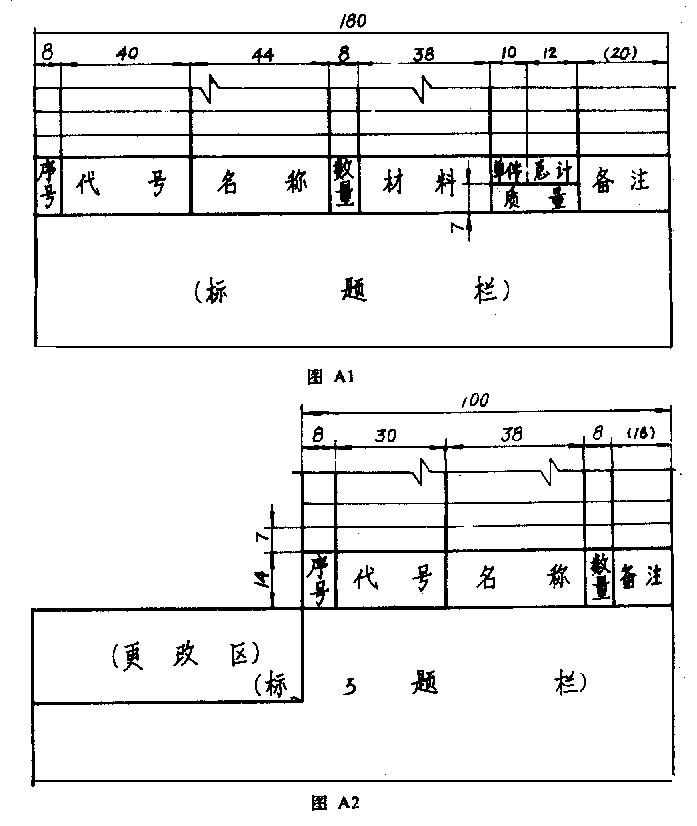

5.1 裝配圖中明細欄各部分的尺寸與格式見附錄A中的圖A1和圖A2。

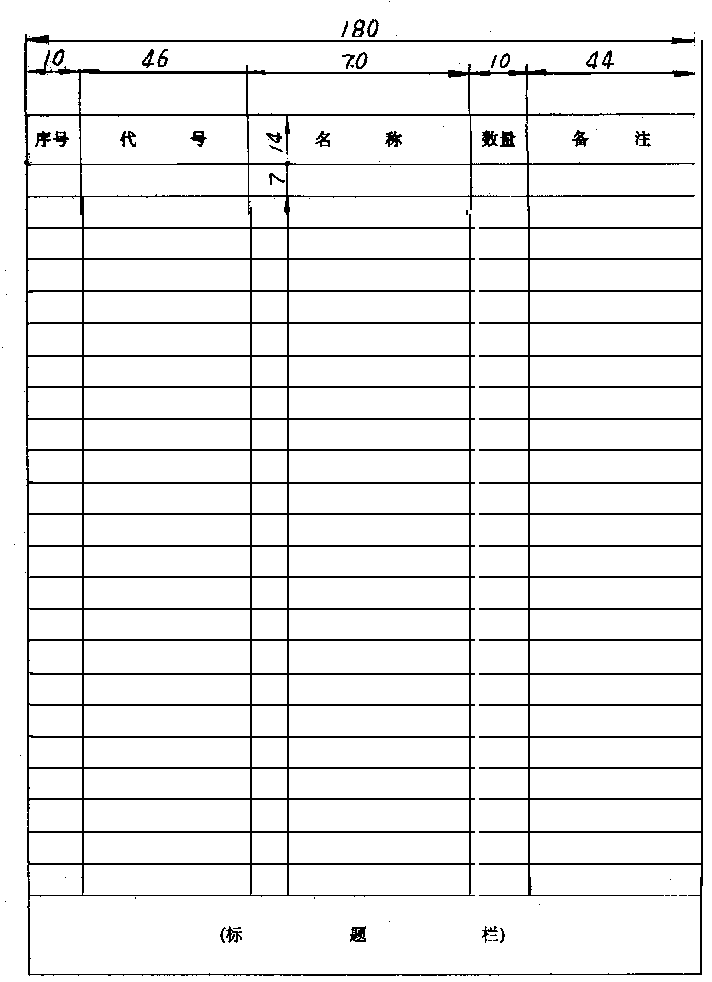

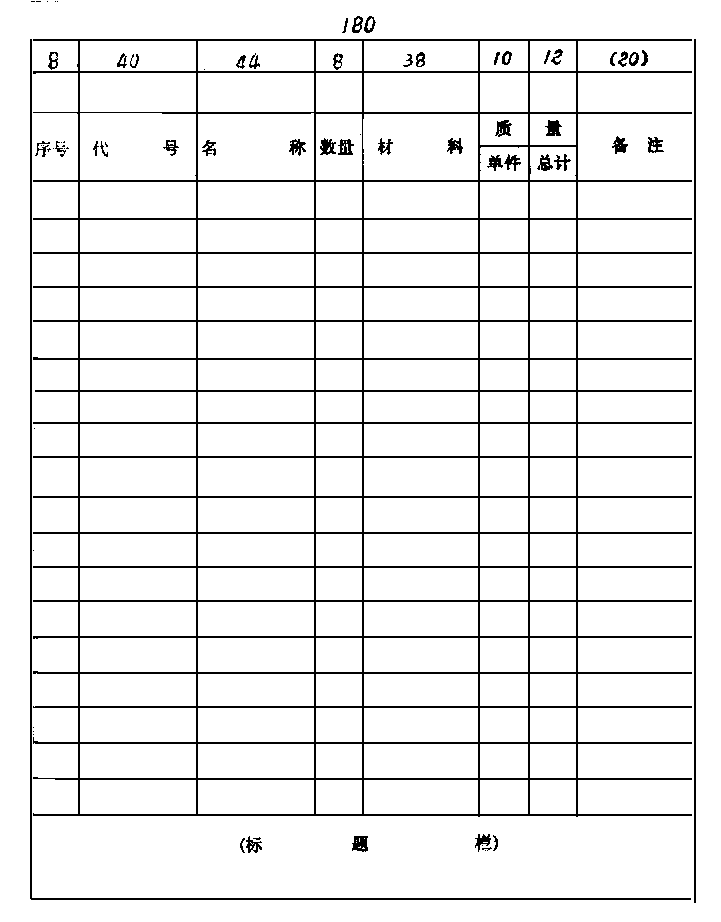

5.2 明細欄作為裝配圖的續頁單獨給出時，各部分尺寸與格式見附錄A中的圖A3和圖A4。

附 錄 A明細欄的格式舉例

圖A1

附加說明：

本標準由機械電子工業部提出。

本標準由機械電子工業部機械標準化研究所歸口。

本標準主要起草人楊東湃、強毅、徐飲周、李善貞。
