中華人民共和國國家標準

UDC 744 43

機械制圖

GB 131-83

表面粗糙度代號及其注法

代替GB 131-74

Mechanical drawings

Surface reoughness symbols and

methods of indicating

1 引言

1.1 本標準規定了零件表面粗糙度代〔符〕號及其在圖樣上的注法。

圖樣上所標注的表面粗糙度代〔符〕號，是該表面完工后的要求。

有關表面粗糙度的各項規定應按功能要求給定。若僅需要加工但對表面粗糙度的其它規定沒有要求時，可以只注表面粗糙度符號。

1.2 本標準等效采用國際標準ISO 1302-1978《圖樣上表面特征的表示法》。

1.3 與本標準有關的國家標準：

GB 3505-83《表面粗糙度 術語 表面及其參數》

GB 1031-83《表面粗糙度 參數及其數值》

2 表面粗糙度代〔符〕號

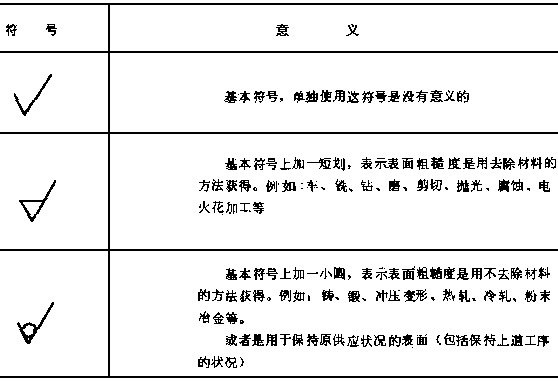

2.1 圖樣上表示零件表面粗糙度的符號見表1。

表1

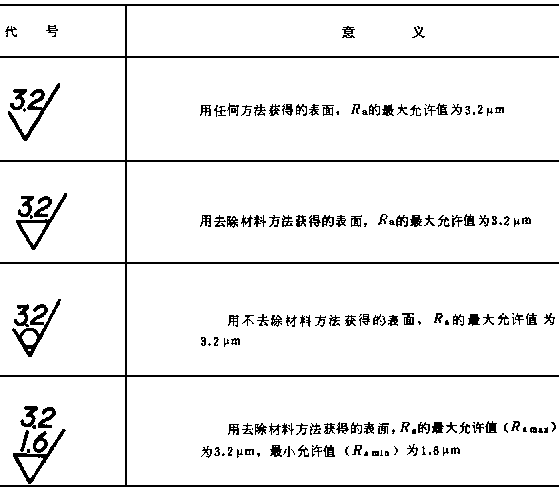

2.2 表面粗糙度高度參數輪廓算術平均偏差Ra值的標注見表2，Ra在代號中用數值表示(單位為微米)。

表2

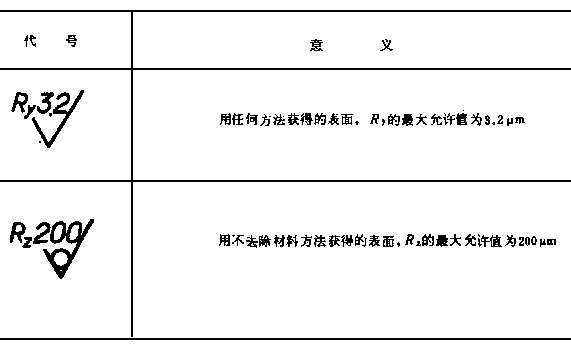

2.3 其他表面粗糙度高度參數，輪廓微觀不平度十點高度Rz、輪廓最大高度Ry值(單位為微米)的標注見表3，參數值前需標注出相應的符號。

表3

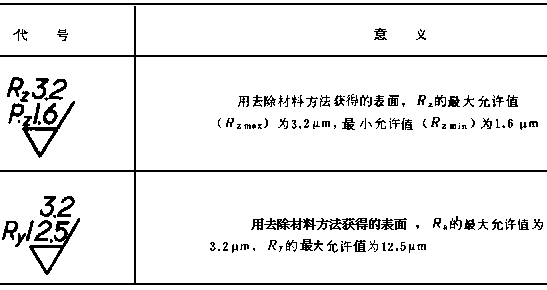

續表3

2.4 取樣長度應標注在符號長邊的線下面，見圖1。

若按GB 1031附錄B中表B1、B2選用對應的取樣長度時，在圖樣上可省略標注。

圖1

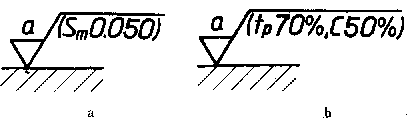

2.5 若需要標注表面粗糙度間距參數輪廓的單峰平均間距S值，輪廓微觀不平度的平均間距Sm值或輪廓支承長度率tp時，應注在符號的橫線下面的括號內，數值寫在相應符號的后面。圖2a是輪廓微觀不平度的平均間距Sm的標注示例。圖2b是輪廓支承箍度率tp的標注示例，表示水平截距C在輪廓最大高度Ry的50%位置上，支承長度率為70%。給出的百分數為最小允許值。

圖2

2.6 如該表面的粗糙度要求需由指定的加工方法獲得時，可用文字標注在符號長邊的橫線上面，見圖3。

圖3

2.7 在符號長邊的橫線上面也可以注寫鍍涂或其它表面處理的要求。

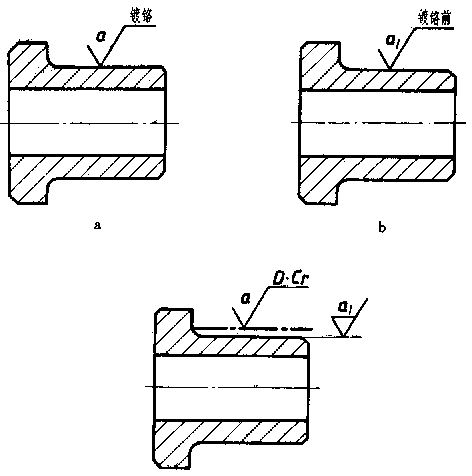

需要表示鍍涂或其它表面處理后的表面粗糙度值時，標注方法見圖4a。

需要表示鍍涂前的表面粗糙度值時，應另加說明，見圖4b。

若同時要求表示鍍涂前及鍍涂后的表面粗糙度值時，標注方法如圖4c。

圖4

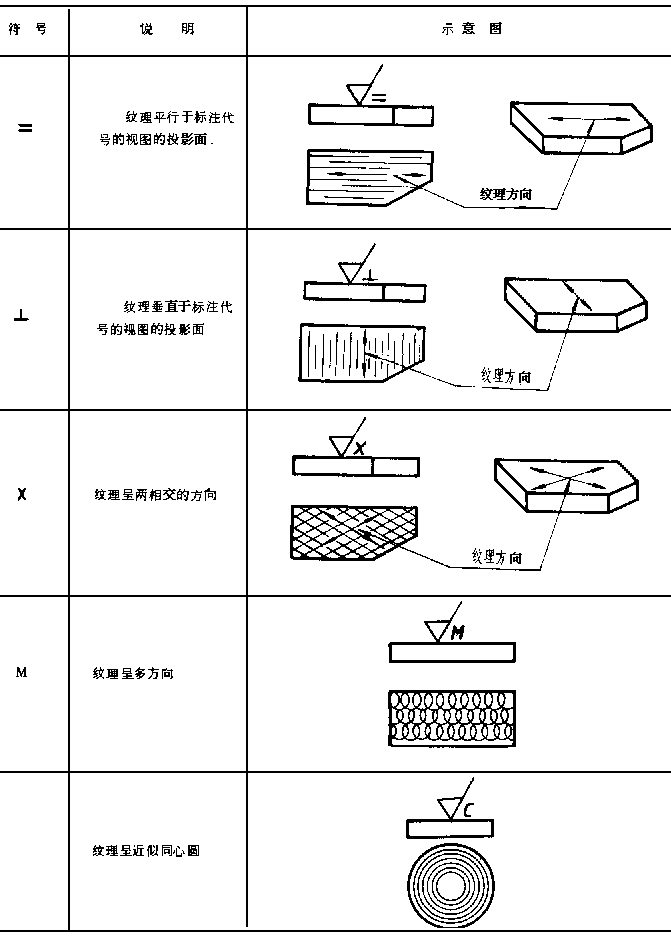

2.8 需要控制表面加工紋理方向時，可在符號的右邊加注加工紋理方向符號，見圖5。常見的加工紋理方向符號見表4。

圖5

2.9 需要標注加工余量時，應注在符號的左側，見圖6。

圖6

表4

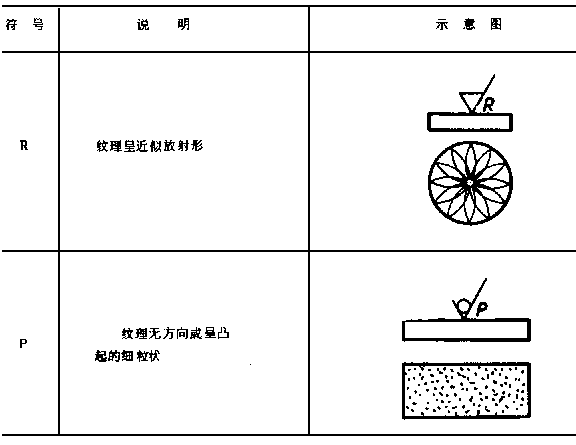

續表4

注：若表中所列符號不能清楚地表明所要求的紋理方向，應在圖樣上用文字說明。

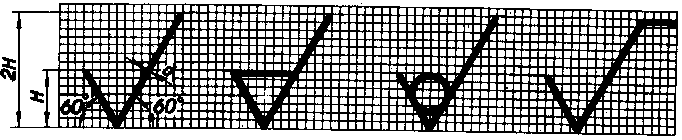

2.10 表面粗糙度符號的畫法見圖7。

d'=1/10h

H=1.4h

h為字體高度

圖7

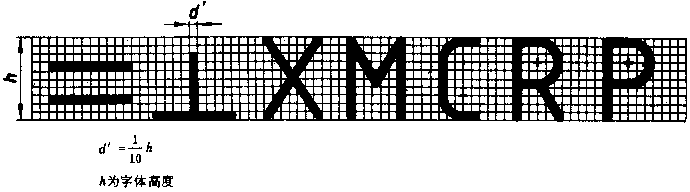

2.11 加工紋理方向符號的畫法見圖8。

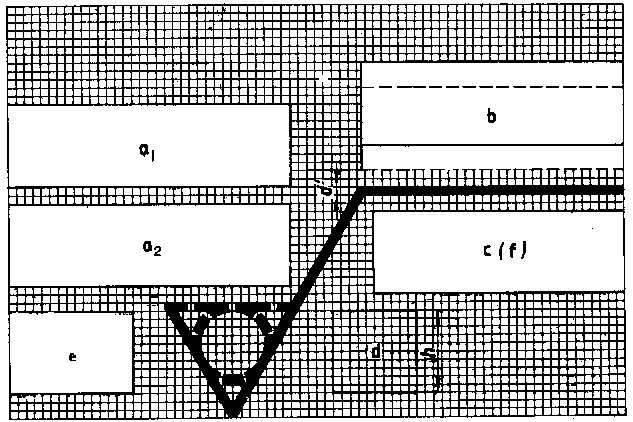

2.12 表面粗糙度數值及其有關的規定在符號中注寫的位置見圖9。

d'=1/10h

h為字體高度

圖8

d'=1 10h

h 為字體高度

a1、a2--粗糙度高度參數的允許值(單位為微米)；

b--加工方法、鍍涂或其它表面處理；

c--取樣長度(單位為毫米)；

d--加工紋理方向符號

e--加工余量(單位為毫米)；

f--粗糙度間距參數值(單位為毫米)或輪廓支承長度率。

3 圖樣上標注方法

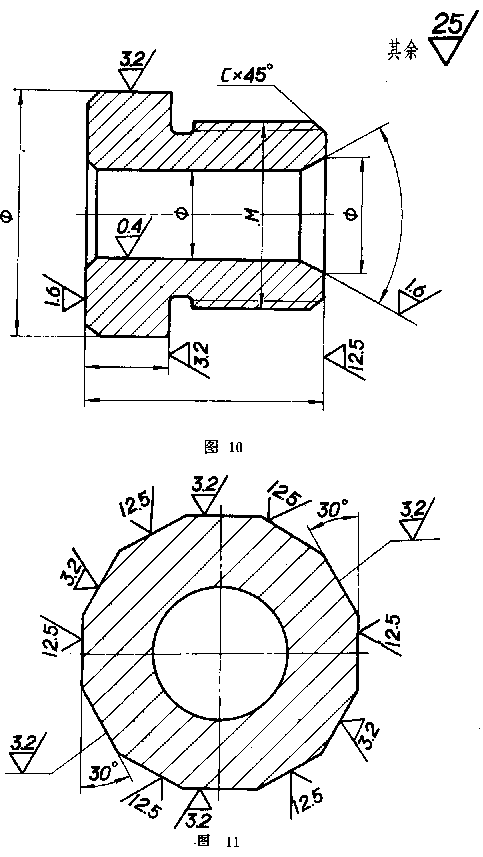

3.1 表面粗糙度代(符)號應注在可見輪廓線、尺寸線、尺寸界線或它們的延長線上；對于鍍涂表面，可注在表示線(粗點劃線)上，見圖4c。符號的尖端必須從材料外指向表面，見圖10、圖11。

表面粗糙度代號中數字及符號的方向必須按圖10、圖11的規定標注。

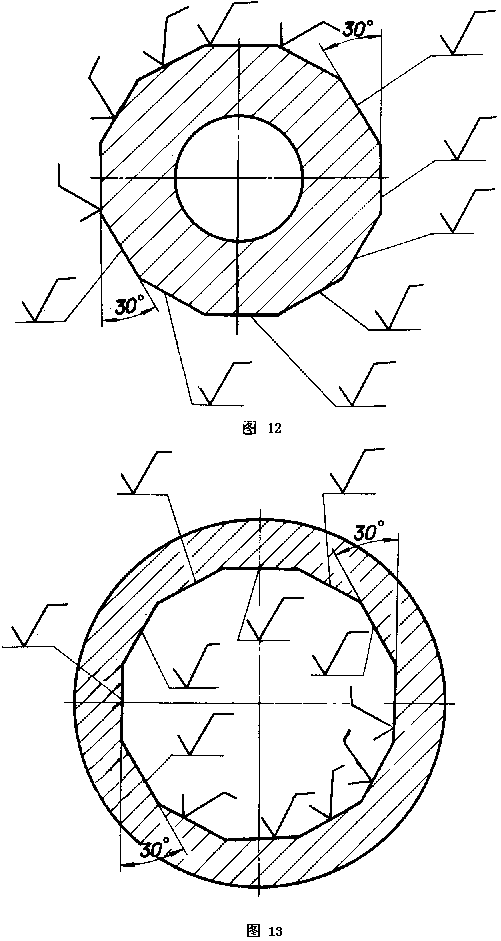

帶有橫線的表面粗糙度符號應按圖12、圖13規定標注。

3.2 在同一圖樣上，每一表面一般只標注一次代〔符〕號，并盡可能靠近有關的尺寸線，見圖10。

當地位狹小或不便標注時，代〔符〕號可以引出標注，如圖14、圖18。

當用統一標注和簡化標注的方法表達表面粗糙度要求時，其代號和文字說明均應是圖形上其它表面所注代號和文字的1.4倍，見圖10、圖15、圖16。

3.3 當零件所有表面具有相同的表面粗糙度要求時，其代〔符〕號，可在圖樣的右上角統一標注，見圖15。

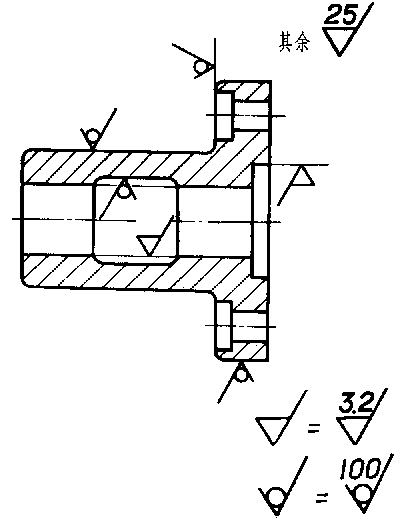

3.4 當零件的大部分表面具有相同的表面粗糙度要求時，對其中使用最多的一種代〔符〕號可以統一注在圖樣的右上角，并加注“其余”兩字，見圖10、圖14。

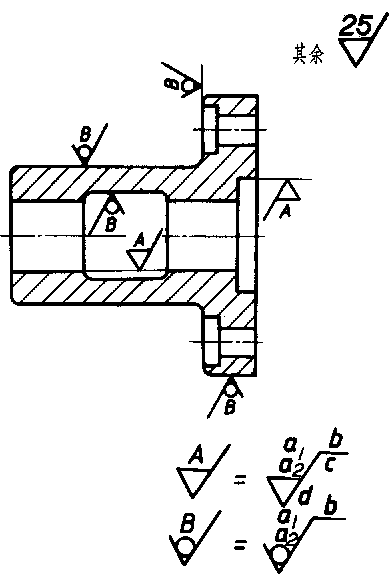

3.5 為了簡化標注方法，或者標注位置受到限制時，可以標注簡化代號，見圖16。但必須在標題欄附近說明這些簡化代號的意義。

也可采用省略的注法，見圖17，但應在標題欄附近說明這些簡化代〔符〕號的意義。

圖16

圖17

3.6 零件上連續表面及重復要素(孔、槽、齒……等)的表面(圖18、19)和用細實線連接不連續的同一表面(圖14)其表面粗糙度代〔符〕號只標注一次。

圖18

圖19

3.7 同一表面上有不同的表面粗糙度要求時，須用細實線畫出其分界線，并注出相應的表面粗糙度代號和尺寸，見圖20。

圖20

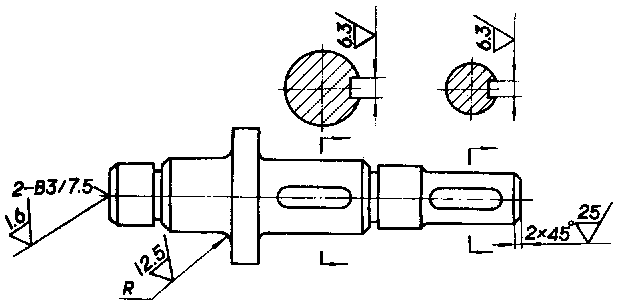

3.8 中心孔的工作表面，鍵槽工作面，倒角、圓角的表面粗糙度代號，可以簡化標注，見圖21。

圖21

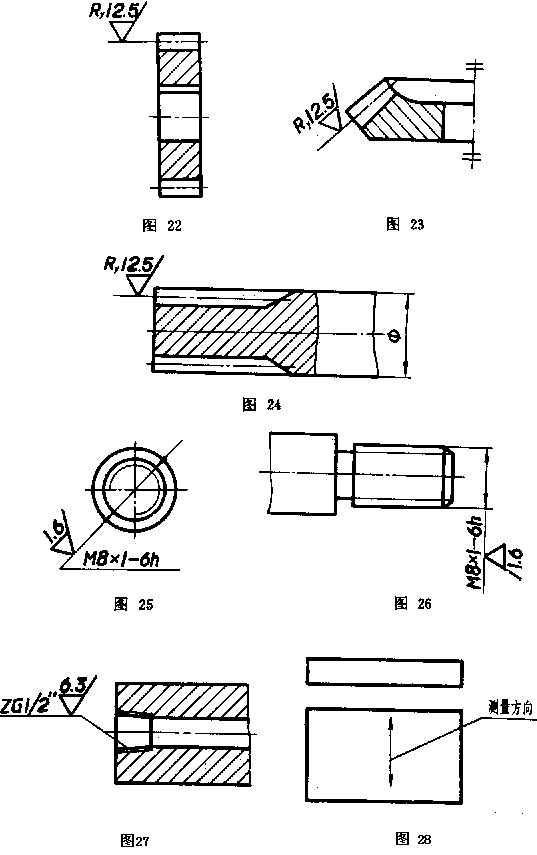

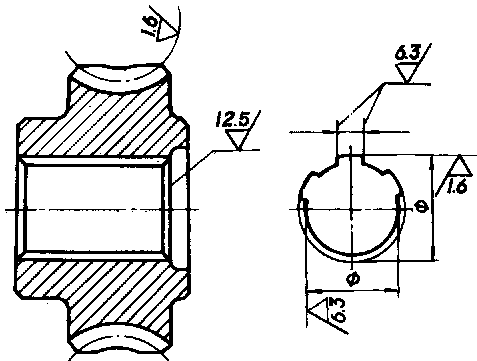

3.9 齒輪、漸開線花鍵、螺紋等工作表面沒有畫出齒(牙)形時，其表面粗糙度代號可按圖22～27的方式標注。

3.10 需要規定表面粗糙度測量截面的方向時，其標注方法見圖28。

3.11 需要將零件局部熱處理或局部鍍(涂)時，應用粗點劃線畫出其范圍并標注相應的尺寸，也可將其要求注寫在表面粗糙度符號內，見圖29、圖30。

附加說明：

本標準由中華人民共和國機械工業部提出，由機械工業部標準化研究所歸口。

本標準由機械工業部標準化研究所，浙江大學，華東紡織工學院等單位負責起草。

本標準主要起草人汪愷、尤紹權、倪宜平。
