中華人民共和國國家標準

UDC 621.71:744

機械制圖

.4:621.88

螺紋及螺紋緊固件畫法

GB 4459.1-84

Mechanical drawings

代替GB 133-74

Conventional representation of

screw threads and threaded parts

1 引言

1.1 本標準規定了在機械圖樣中表示螺紋及螺紋緊固件的畫法。

1.2 本標準等效采用國際標準ISO6410-1981《技術制圖--螺紋的習慣表示法》。

1.3 與本標準有關的國家標準：

GB 4457.4-84《機械制圖 圖線》

GB 192-81《普通螺紋 基本牙型》

GB 193-81《普通螺紋 直徑與螺距系列》

GB 196-81《普通螺紋 基本尺寸》

GB 2515-81《普通螺紋 術語》

GB 784-65《梯形螺紋》

2 螺紋的畫法

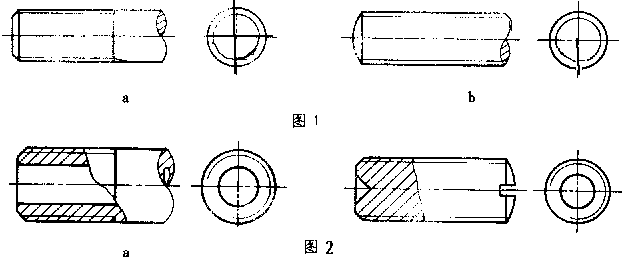

2.1 螺紋的牙頂用粗實線表示；牙底用細實線表示，在螺桿的倒角或倒圓部分也應畫出。在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線圓只畫約3/4圈，此時軸或孔上的倒角省略不畫(圖1～3)。

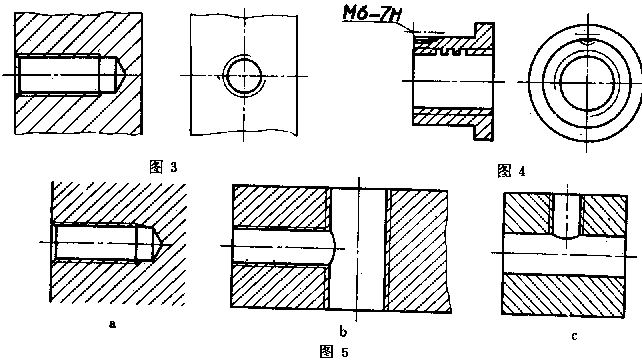

在垂直于螺紋軸線的投影面的視圖中，需要表示部分螺紋時，螺紋的牙底線也應適當?shù)乜粘鲆欢尉嚯x，如圖4所示。

2.2 完整螺紋的終止界線(簡稱螺紋終止線)用粗實線表示，外螺紋終止線的畫法如圖1a、圖2a；內螺紋終止線的畫法如圖3、圖5a。

2.3 當需要表示螺紋收尾時，螺尾部分的牙底用與軸線成30°的細實線繪制(圖1a、5a)。

2.4 不可見螺紋的所有圖線按虛線繪制(圖6)。

圖6

2.5 無論是外螺紋或內螺紋，在剖視或剖面圖中剖面線都必須畫到粗實線(圖2～5)。

2.6 繪制不穿通的螺孔時，一般應將鉆孔深度與螺紋部分的深度分別畫出(圖3、5a)。

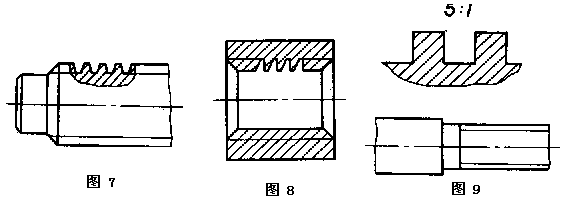

2.7 當需要表示螺紋牙型時，可按圖7～9的形式繪制。

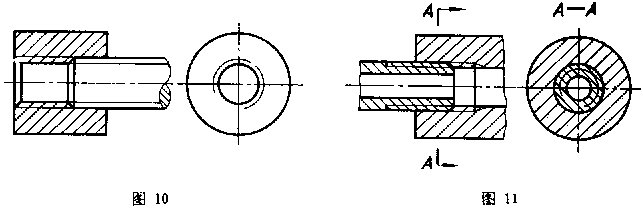

2.8 以剖視圖表示內外螺紋的連接時，其旋合部分應按外螺紋的畫法繪制，其余部分仍按各自的畫法表示(圖10、11)。

3 螺紋的標注方法

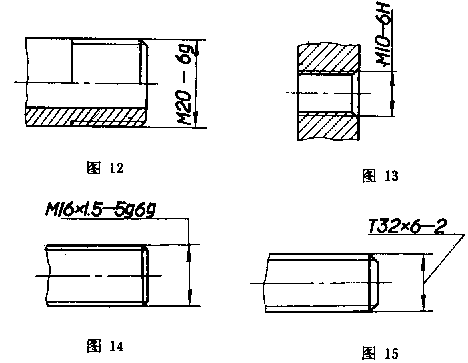

3.1 對于標準的螺紋應注出相應標準所規定的螺紋代號或標記(圖12～15)。

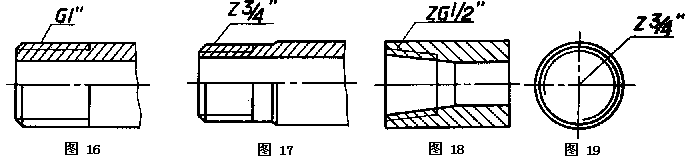

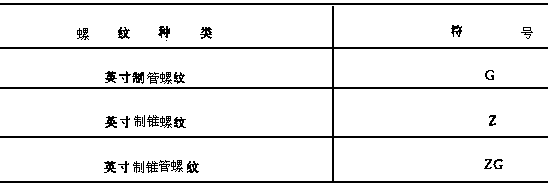

3.2 英寸制的管螺紋、錐螺紋以及錐管螺紋允許沿用下表所列的符號標注，其注法如圖16～19所示。

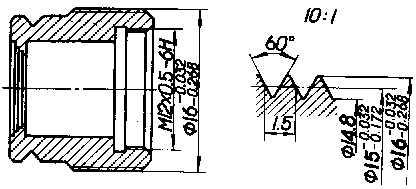

3.3 牙型、直徑及螺距均符合標準，但極限偏差不符合標準的螺紋，除應注明螺紋代號外，還應注出極限尺寸。

例：

注：d2為外螺紋的中徑，d為外螺紋的大徑。

3.4 牙型符合標準，直徑或螺距不符合標準的螺紋，應在牙型符號前加注“特”字，必要時也可注出極限尺寸。

例：

3.1 繪制非標準牙型的螺紋時，應畫出螺紋的牙型，并注出所需要的尺寸及有關要求(圖20)。

圖20

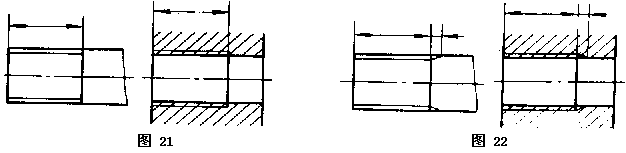

3.6 圖樣中所標注的螺紋長度，均指不包括螺尾在內的完整螺紋長度，見圖21。當需要標出螺尾長度時，其標注方法見圖22。

4 螺紋緊固件的簡化畫法

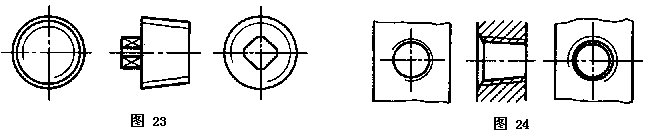

4.1 具有圓錐形螺紋的機件，螺紋部分的畫法如圖23、圖24所示。

4.2 木螺釘?shù)穆輻U部分按圖25繪制。

圖25

4.3 自攻螺釘?shù)穆輻U部分，末端為尖端時按圖26a繪制，末端削平時按圖26b繪制。

圖26

4.4 鋼絲螺套的裝配圖按圖27、圖28繪制。

4.5 在裝配圖中，當剖切平面通過螺桿的軸線時，對于螺柱、螺栓、螺母及墊圈等均按未剖切繪制(圖29)。也可采用圖30的簡化畫法。

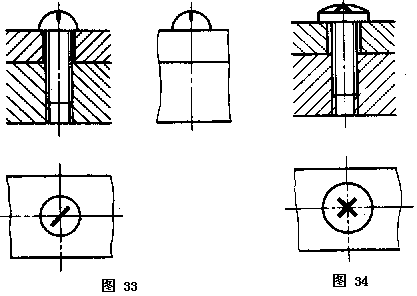

本規定也適用于裝配圖中各種螺釘(圖31～34)。

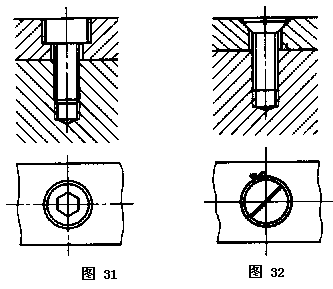

4.6 在裝配圖中，內六角螺釘可按圖31繪制，螺釘間部的一字槽、十字槽、十字槽可按圖26、圖

32～34的方法繪制。

4.7 在裝配圖中，對于不穿通的螺紋孔，可以不畫出鉆孔深度，僅按螺紋部分的深度(不包括螺尾)畫出(圖27、28、30～32)。
