中華人民共和國國家標準

UDC 621.71∶744

機械制圖

.4:003.62

機械運動簡圖符號

GB 4460-84

Mechanical drawings

代替GB 138-74

Graphical symbols for kinematic diagrams

本標準規定了用于機構運動簡圖的圖示符號。

本標準等效采用國際標準ISO 3952/1-1981，ISO 3952/2-1981，ISO 3952/3-1979《機構運動簡圖--圖示符號》第一、二三部分。

國家標準局1984-07-11發布

1985-07-01實施

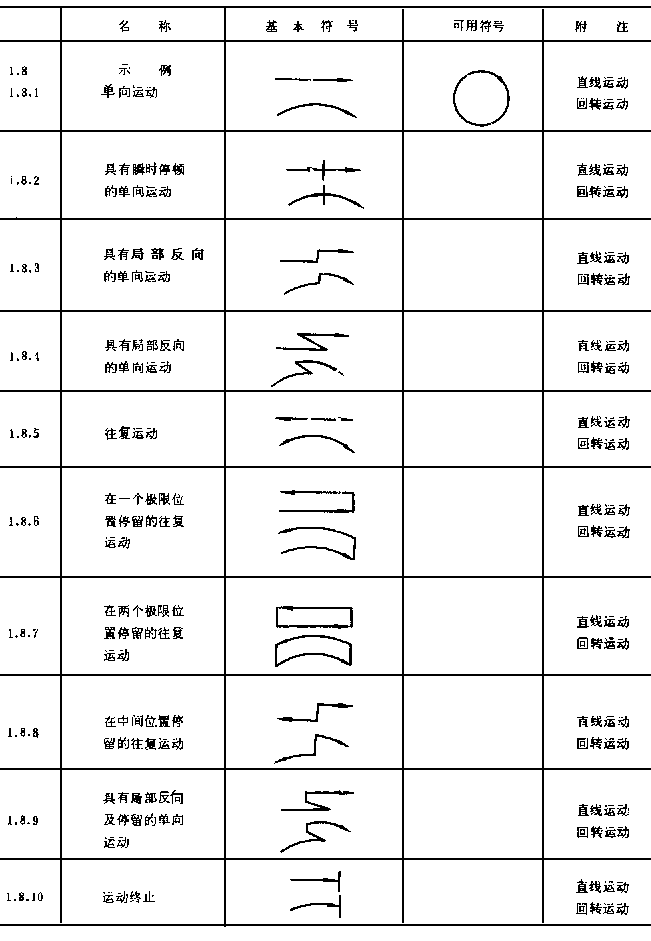

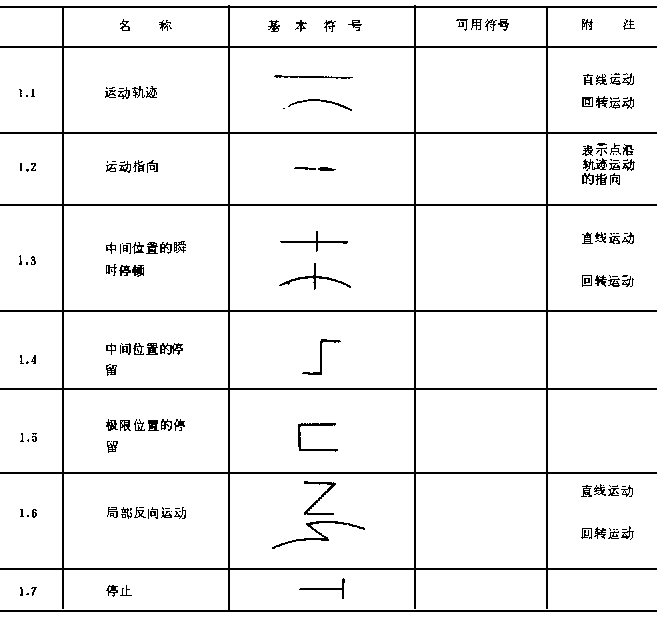

1 機構構件的運動

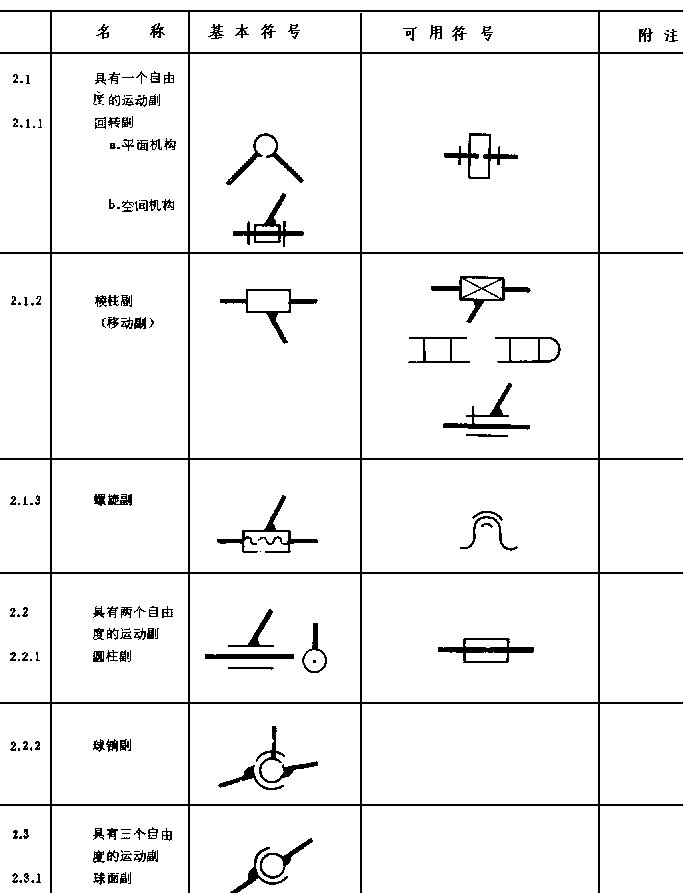

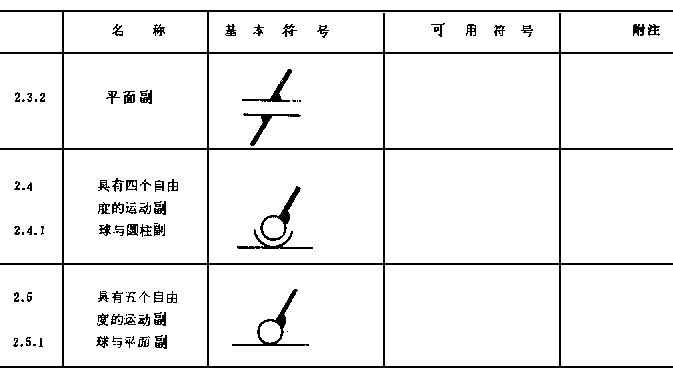

2 運動副

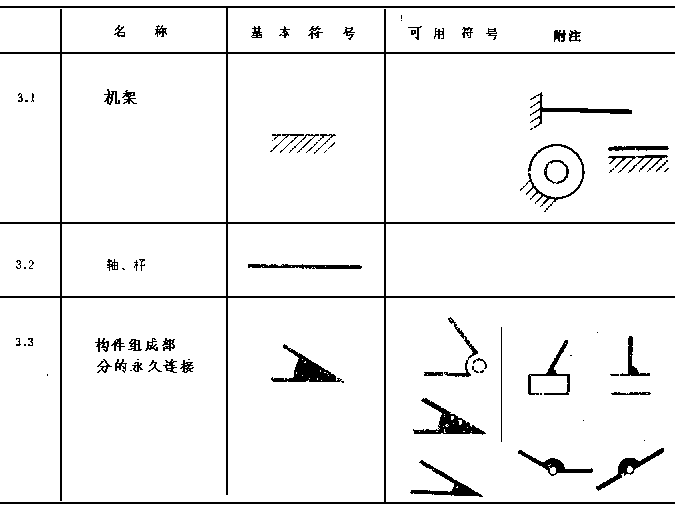

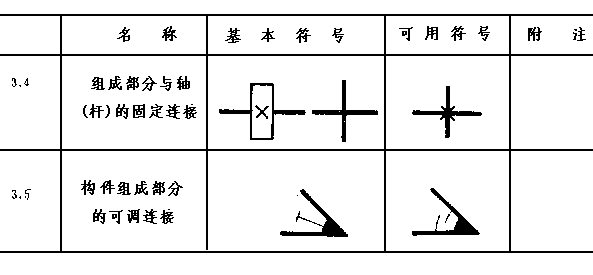

3 構件及其組成部分的連接

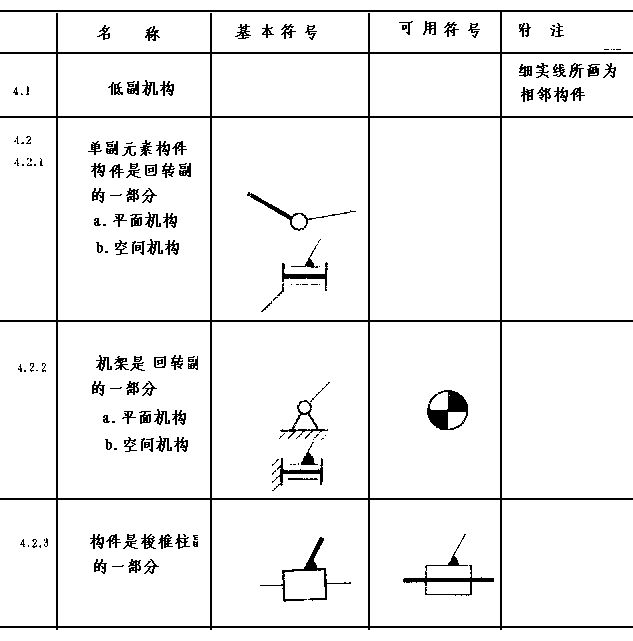

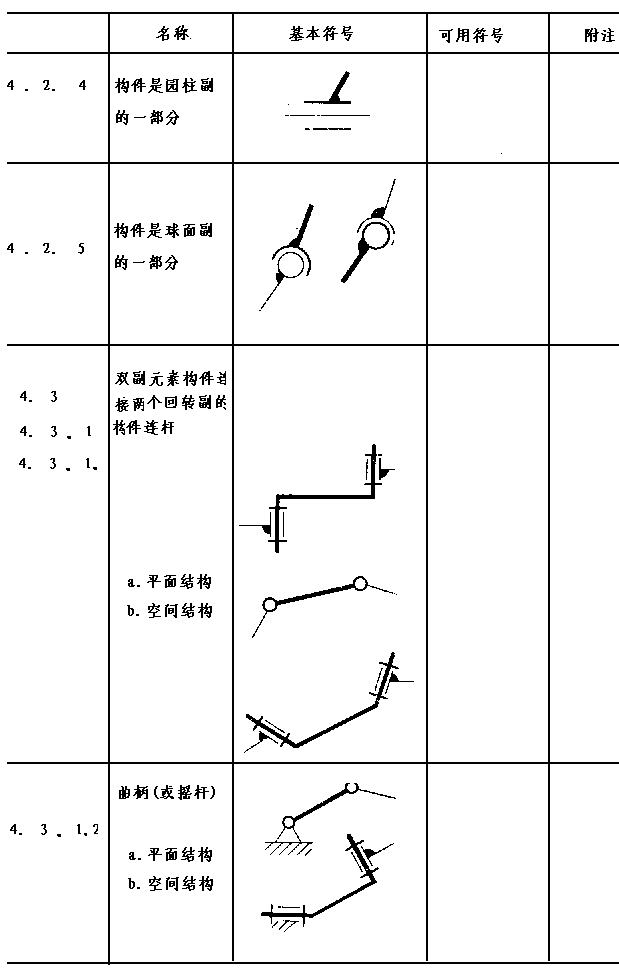

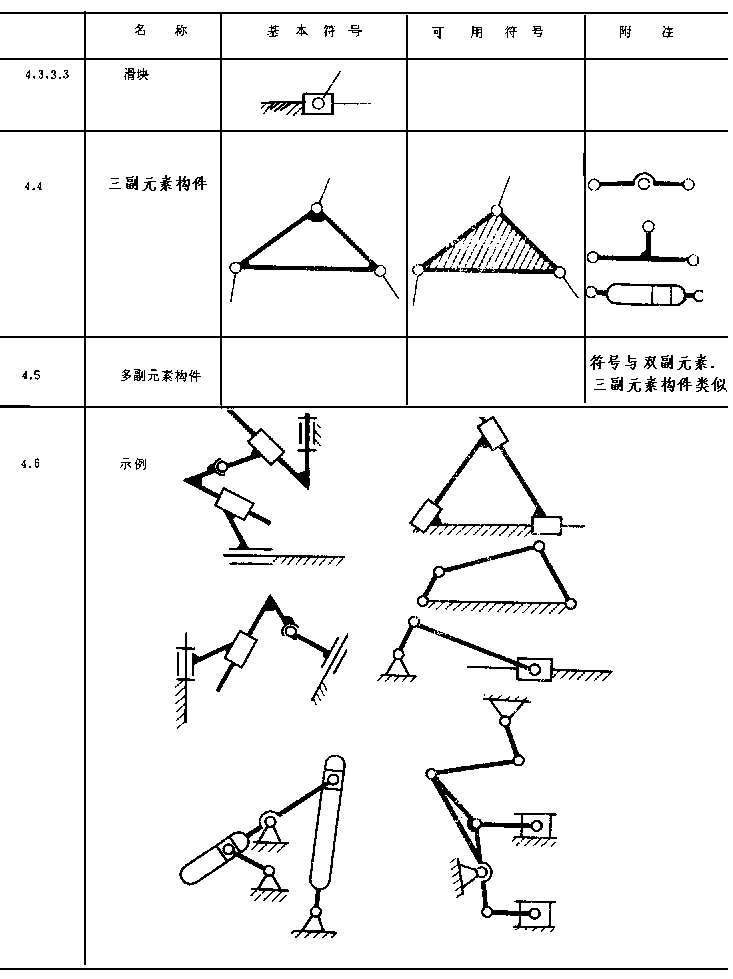

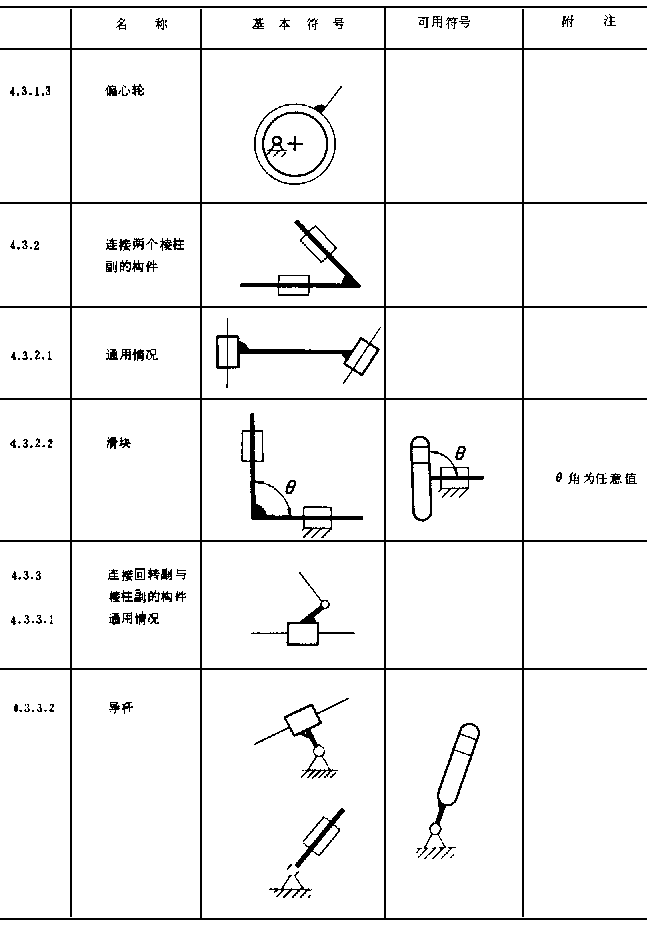

4 多桿構件及其組成部分

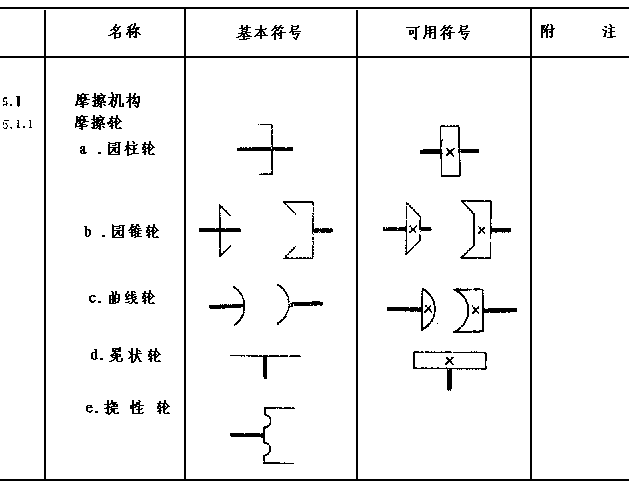

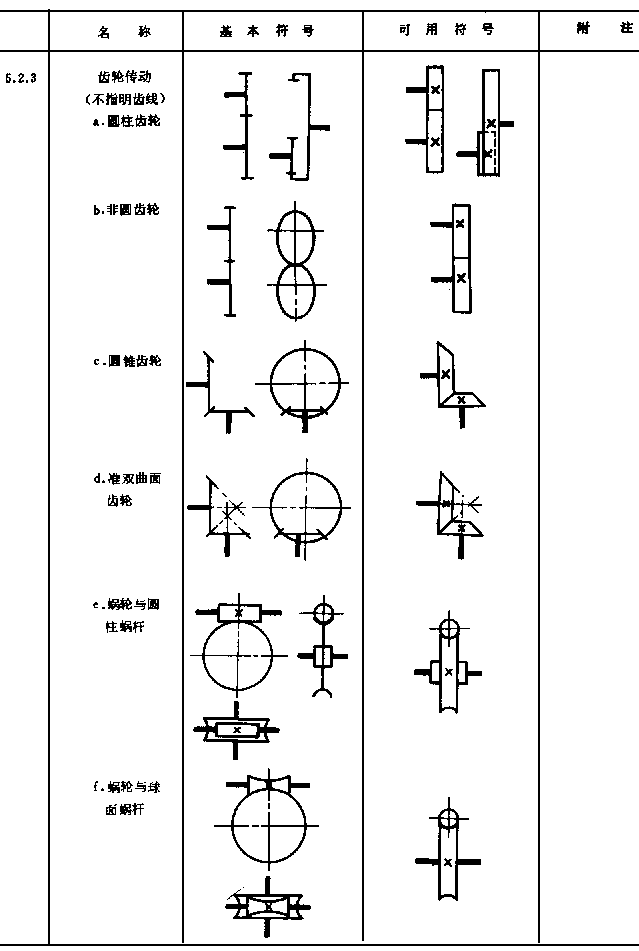

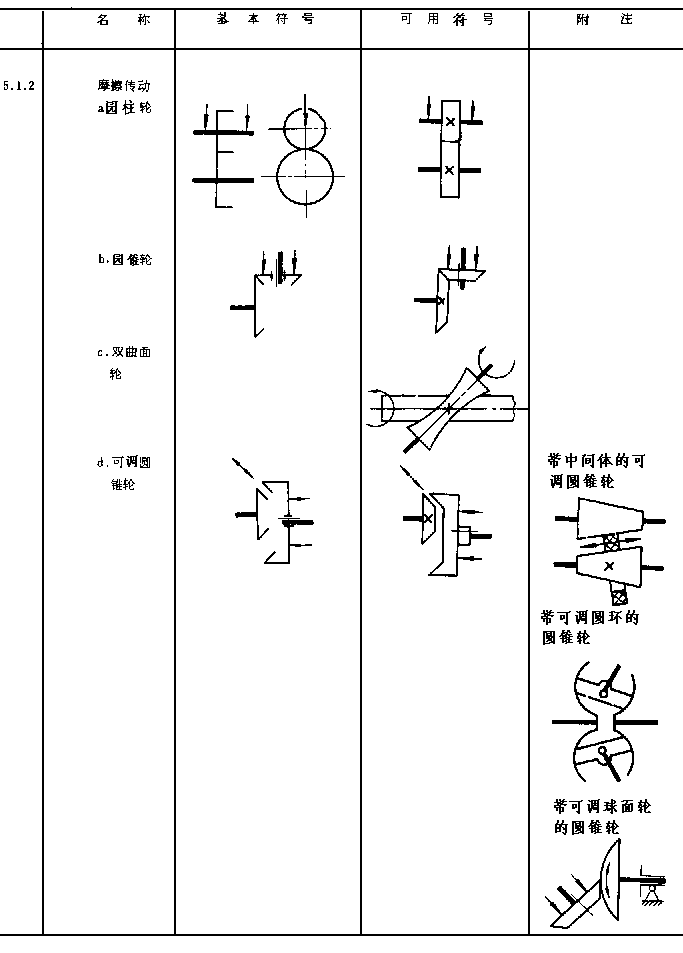

5 摩擦機構與齒輪機構

若用單線繪制輪子，允許在兩輪接觸處留出空隙，如：

繪制摩探機構時，輪子和軸固定連接的符號，只需畫在一個輪子上。

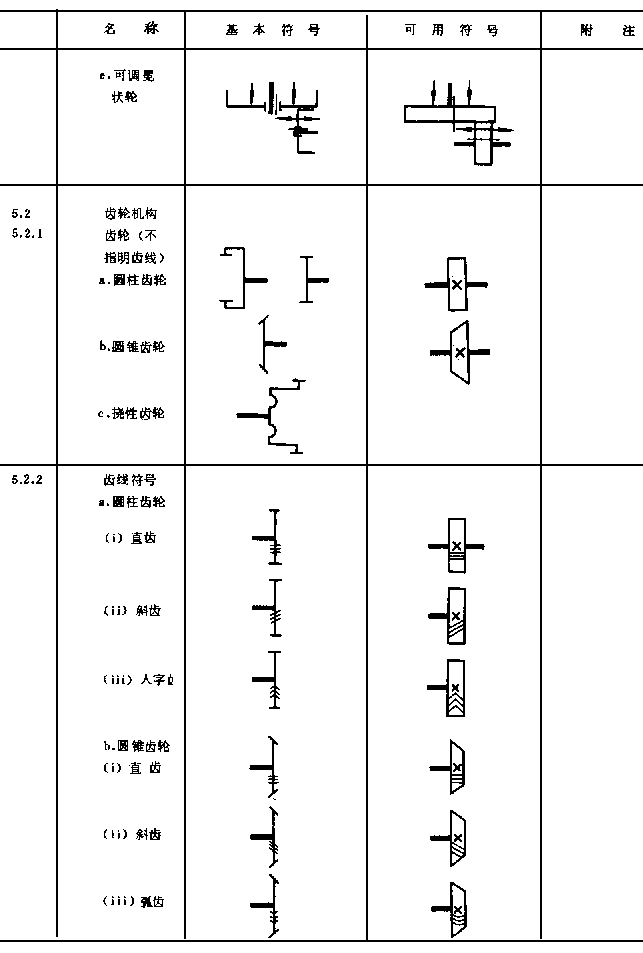

齒輪和摩擦輪符號的區別是：表示齒圈或摩擦表面的直線相對于表示輪輻平面的直線位置不同，如：

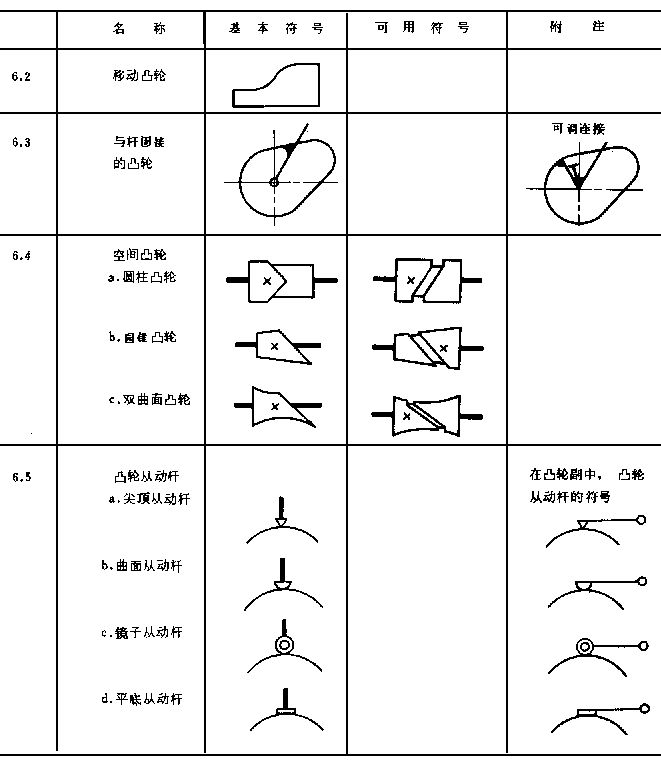

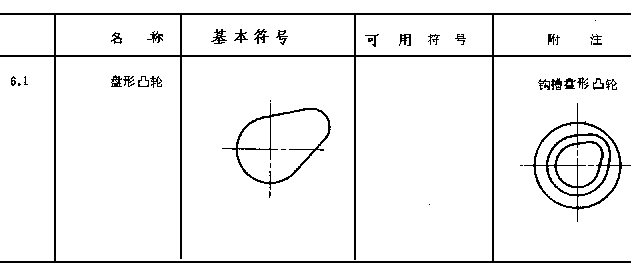

6 凸輪機構

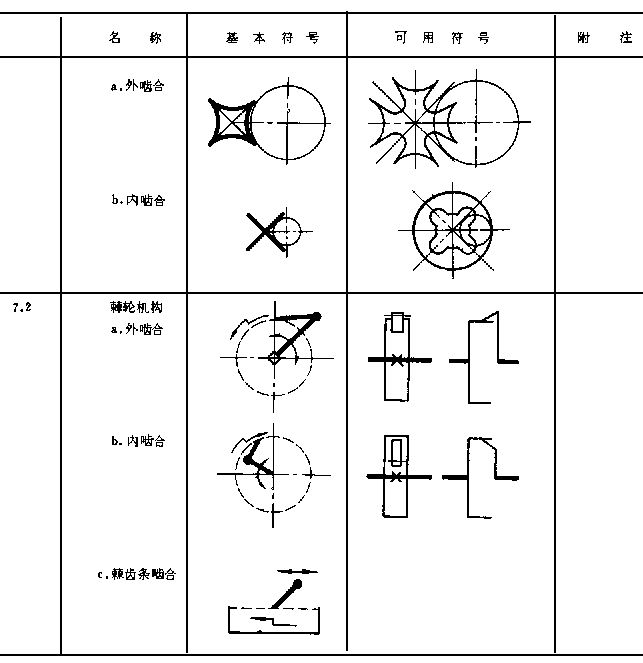

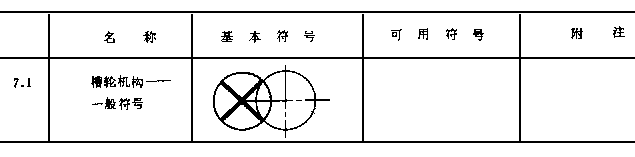

7 槽輪機構和棘輪機構

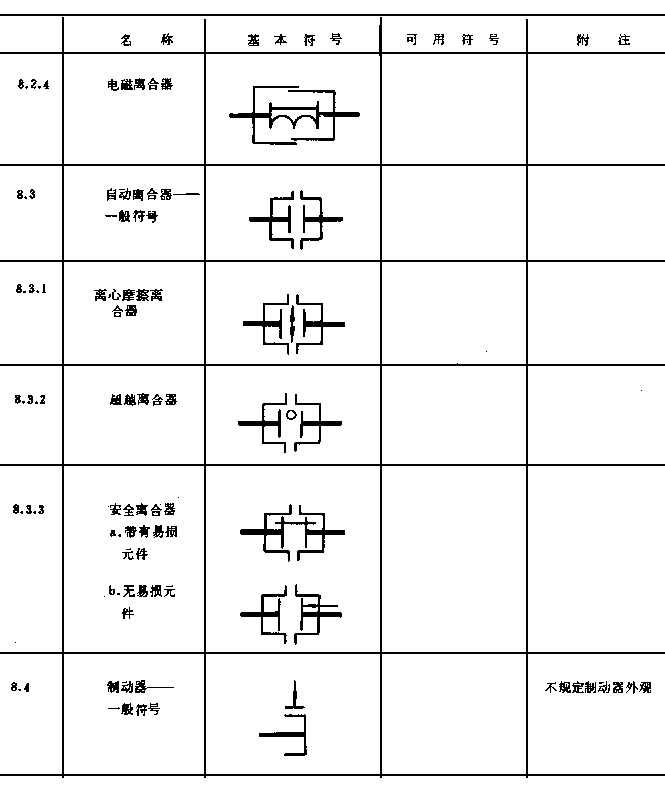

8 聯軸器、離合器及制動器

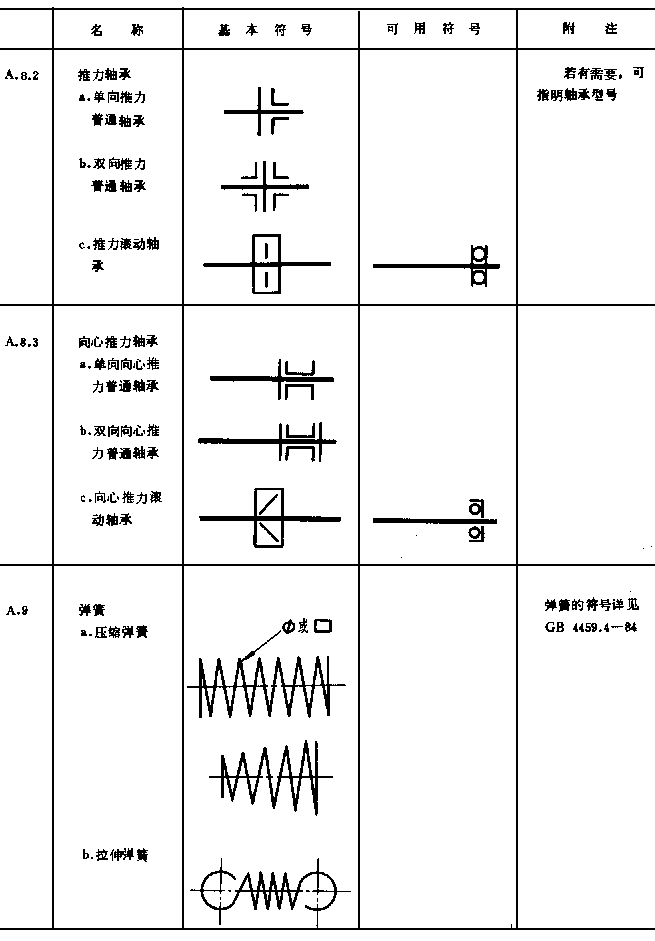

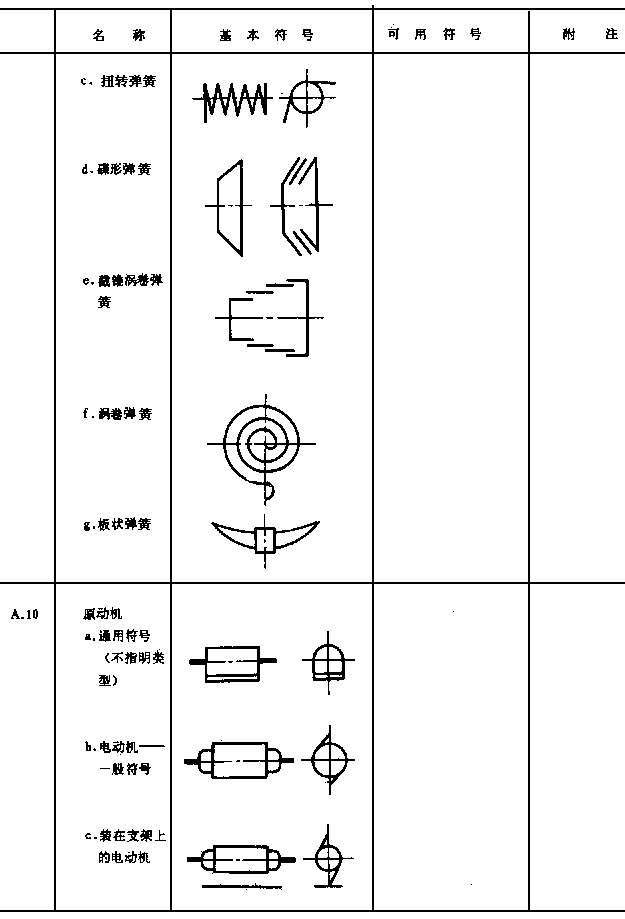

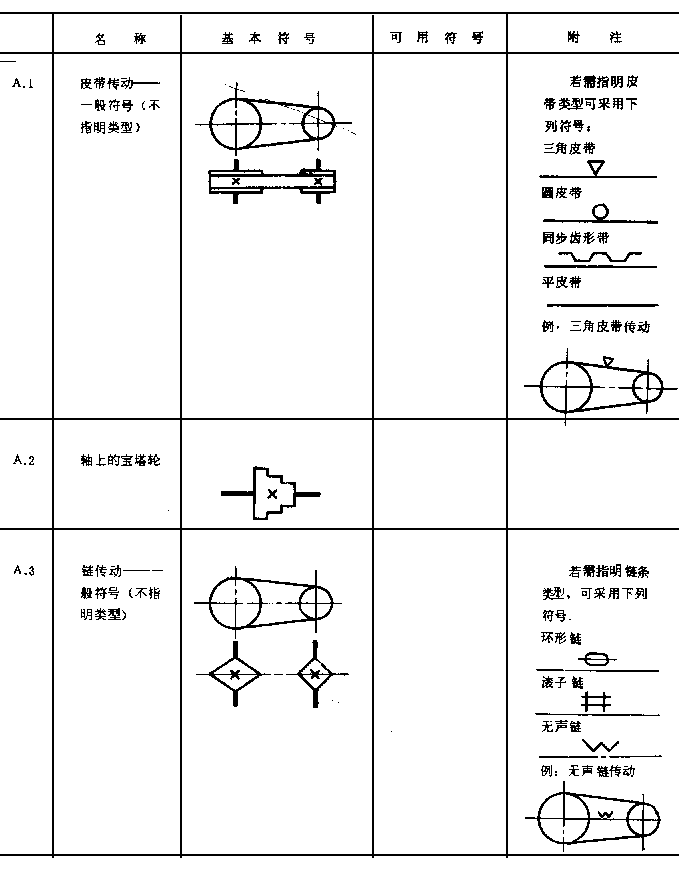

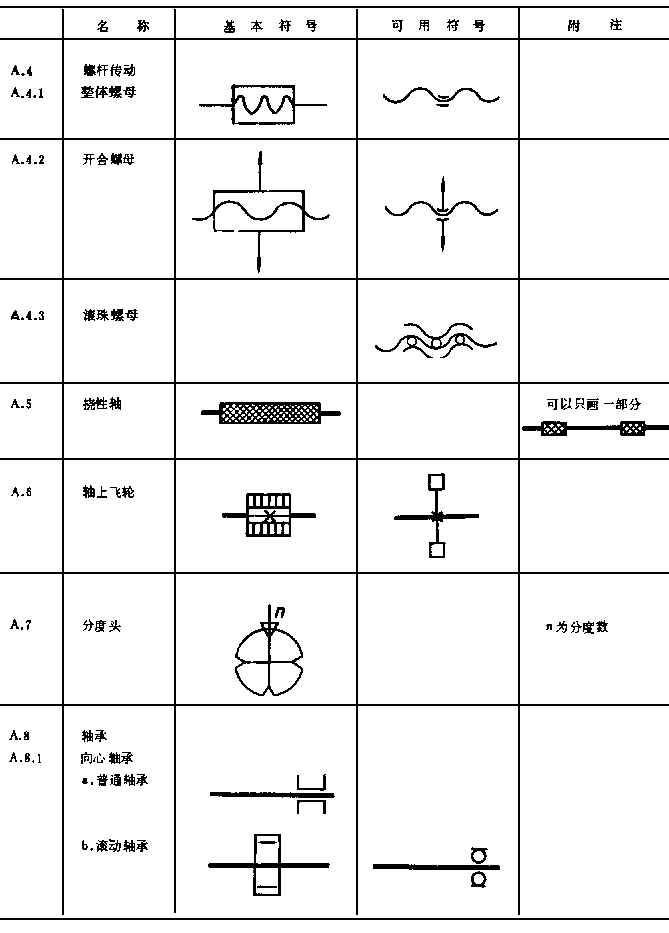

附 錄 A其它機構及其部件(補充件)

附加說明：

以上機械制圖標準由中華人民共和國機械工業部提出，由機械工業部標準化研究所歸口。

本標準由機械工業部標準化研究所負責起草。

本標準主要起草人汪愷、唐保寧、陳增群、蔣知民、尤紹權、倪宜平、范崇夏、江天一、張洪鰨、陸振濤、閆閭、白曉東、龔慶榮、強毅、楊東湃。

本標準首次發布于1959年6月5日，第一次修訂于1974年12月13日。
